Conseils de mise en oeuvre

Bruno Caillard

Voici un extrait gratuit du guide de construction :

Ce chapitre donne des informations spécifiques à la mise en œuvre sur plots maçonnés. Le lecteur devra également se reporter aux conseils génériques de mise en œuvre applicables à tous types de terrasse (voir cette rubrique).

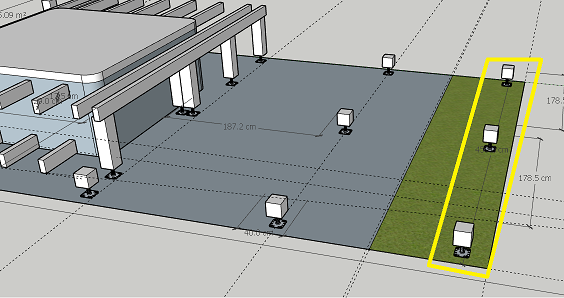

Réalisation des plots en béton

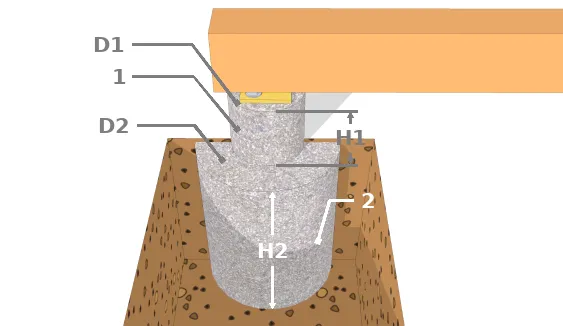

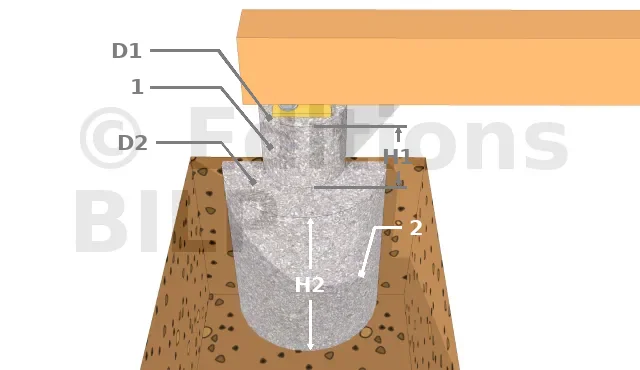

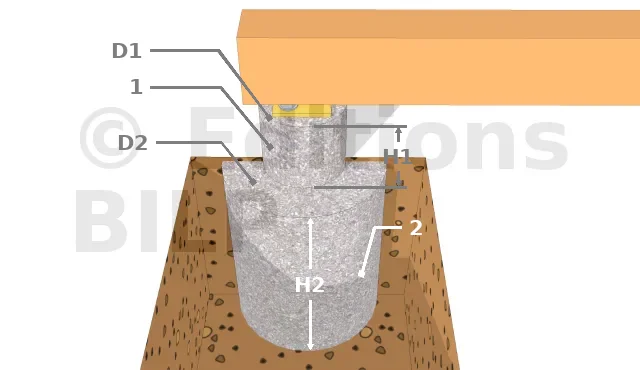

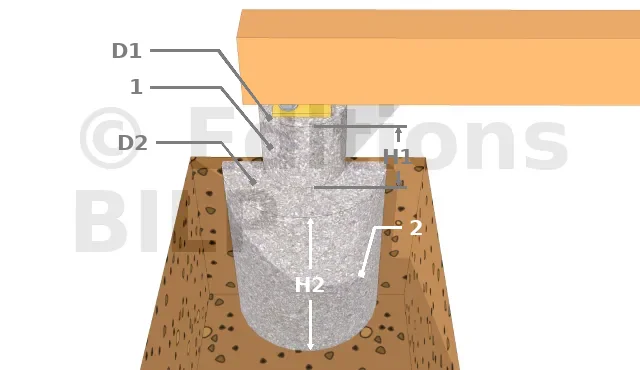

Plots en béton
  • 1 : Partie aérienne
  • 2 : Partie enfouie
  • D1 et H1 : Dimensions de la partie aérienne
  • D2 et H2 : Dimensions de la partie enfouie

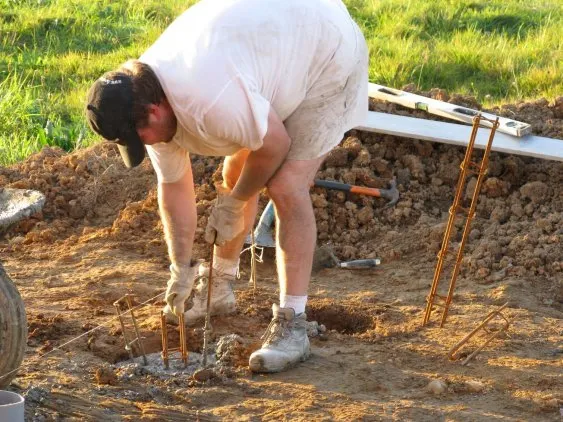

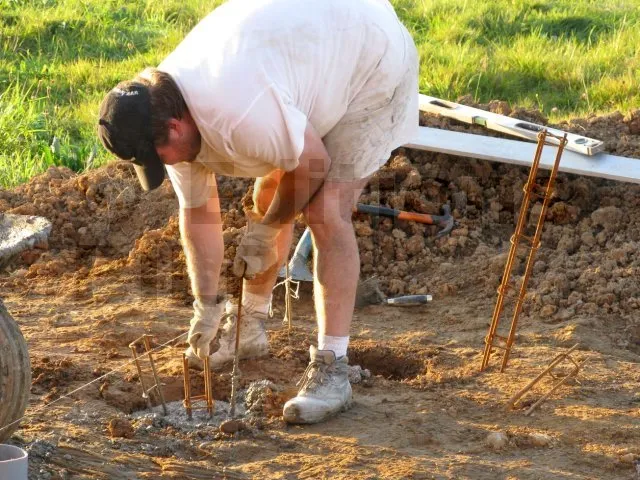

Les plots en béton sont fabriqués sur place. La partie enfouie sous terre doit faire un diamètre D2 d’au moins 15cm. La hauteur H2 correspond l’épaisseur du remblai. La base du plot doit reposer sur un sol stable. La partie aérienne peut faire un diamètre D1 inférieur ou égal à D2. Pour réaliser un plot, on peut utiliser une tarière à essence. On remplit ensuite la cavité avec du béton dosé à 350 kg de ciment par m3. Si on coule le béton en deux fois, on dispose un ferraillage 4x10 qui solidifie le plot et solidarise la partie enfouie et la partie aérienne.

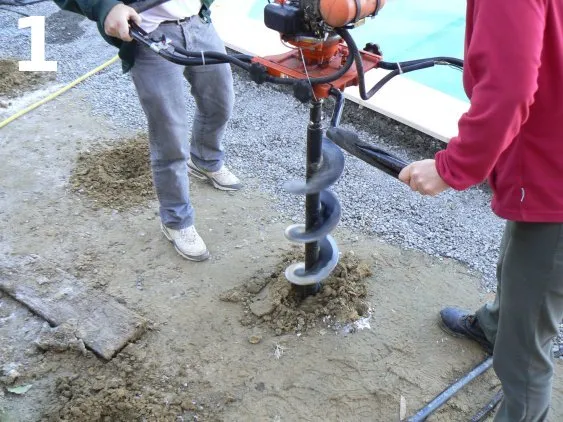

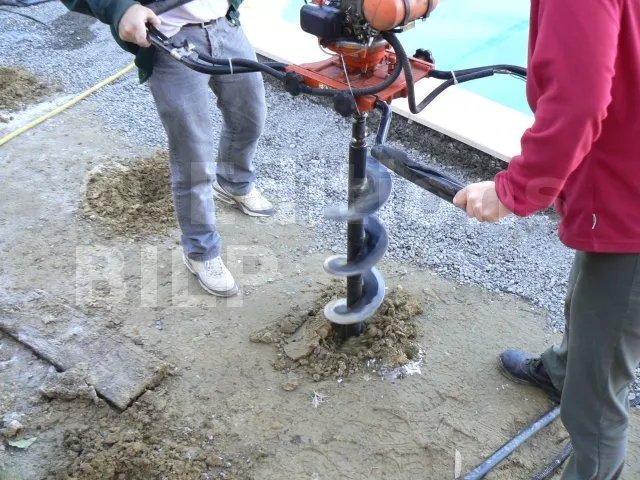

Réalisation des trous à la tarière

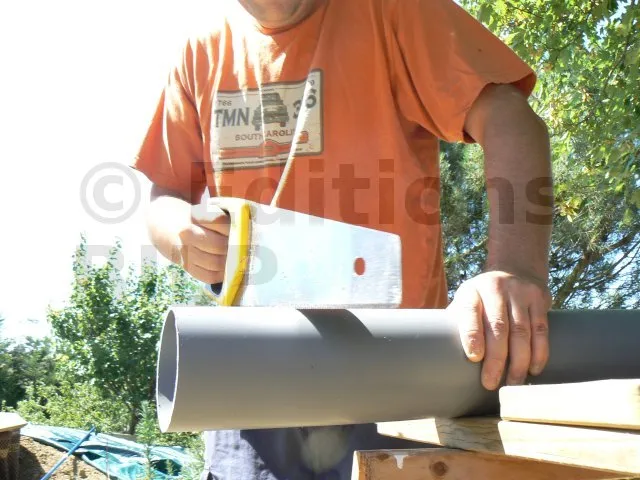

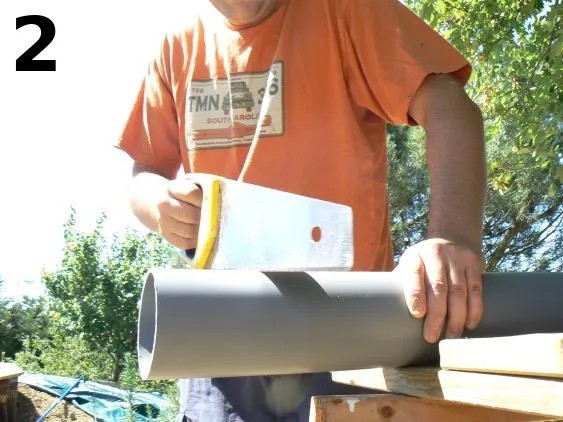

Découpage des coffrages dans un tube PVC standard

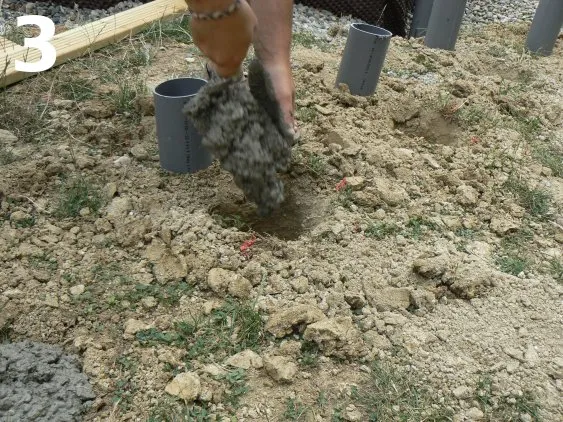

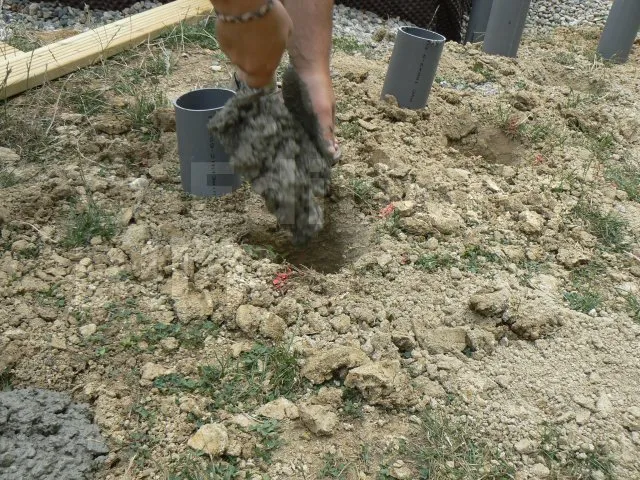

Remplissage

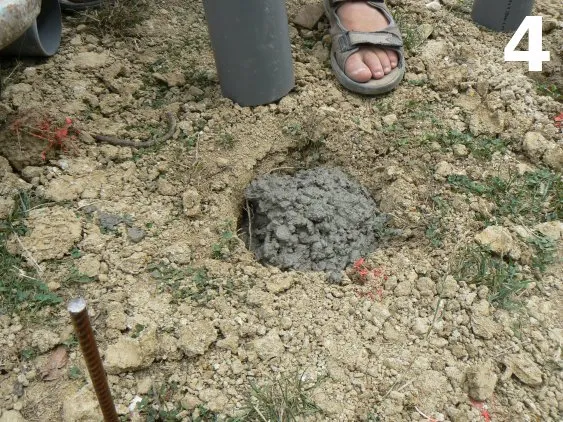

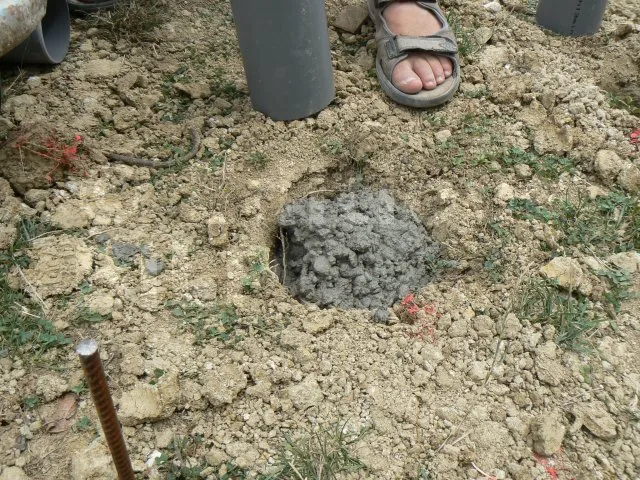

le trou est rempli

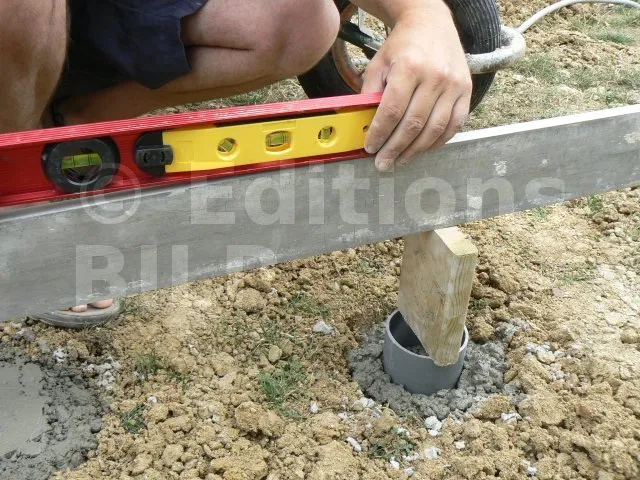

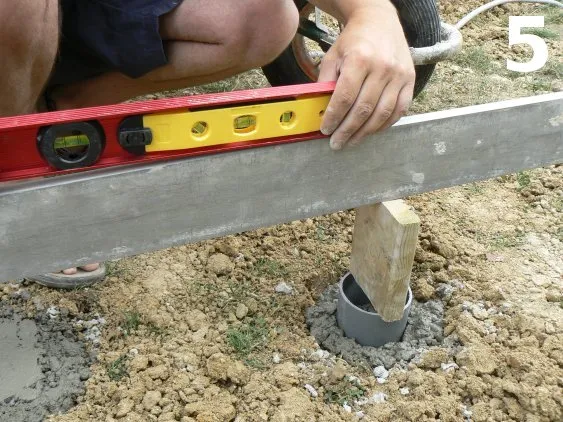

Ajustement de la hauteur du plot
la cale en bois a une longueur correspondant à une hauteur de solive + épaisseur d’une lame de terrasse.

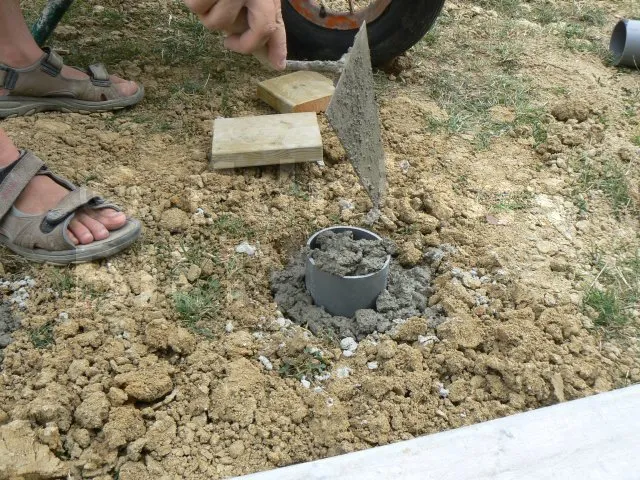

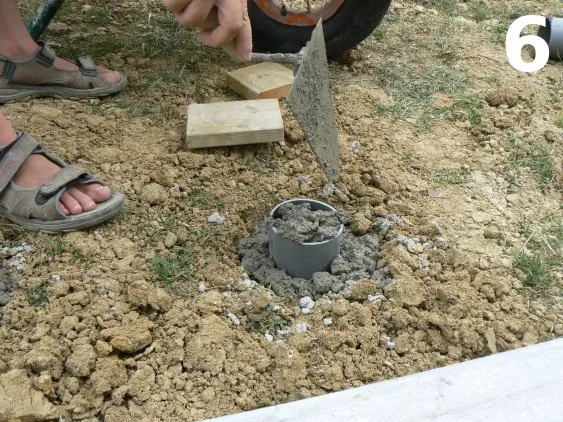

Remplissage du tube PVC

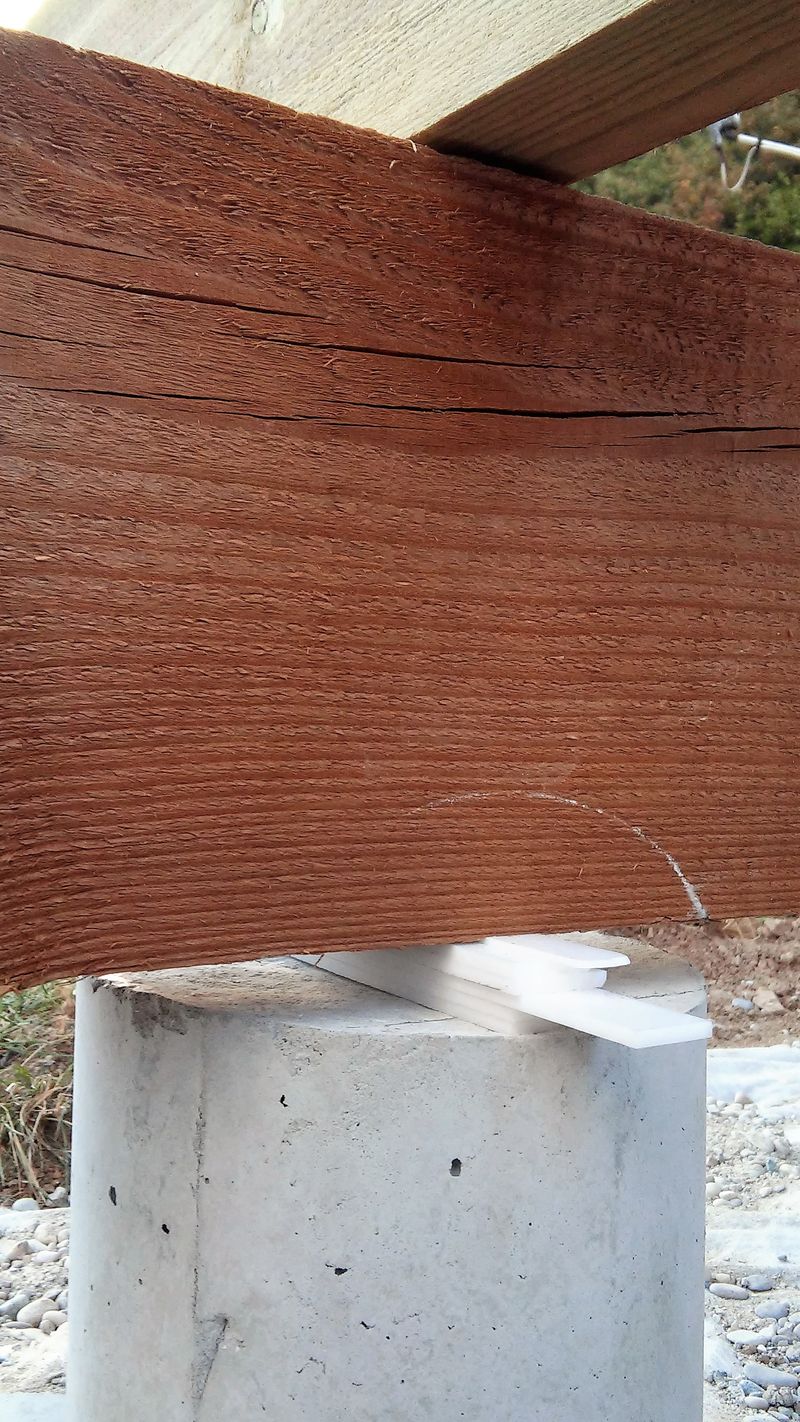

Le coffrage de la partie aérienne peut être réalisée à partir d’un tube PVC D125 du même type que ceux utilisés pour les évacuations des eaux pluviales. La hauteur H1 doit être ajustée pour chaque plot. Mais on dispose d’une marge d’erreur de quelques centimètres. On pourra en effet ajuster la solive en hauteur sur la cornière métallique.


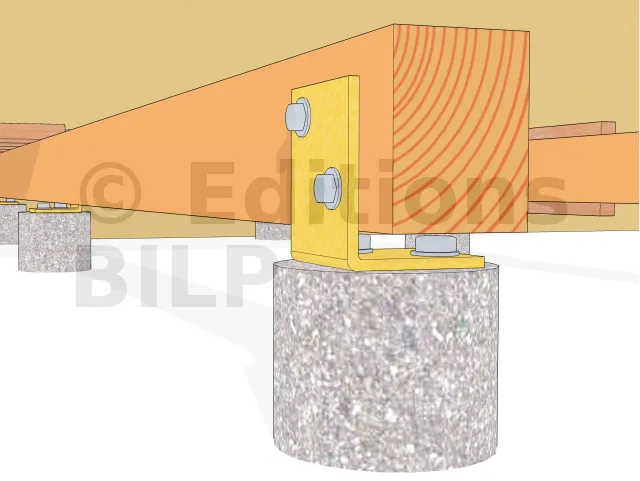

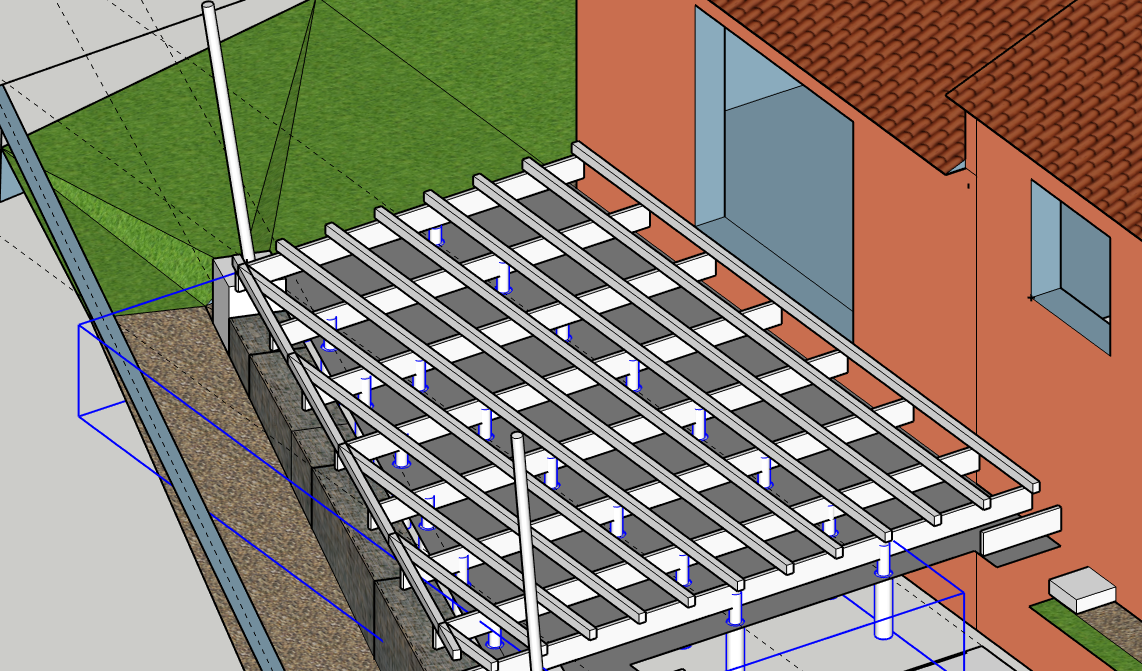

Fixation des solives aux plots

Il existe plusieurs techniques pour la réalisation de la fixation des solives aux plots. Nous vous en présentons six dans cet article.

En voici un exemple avec l’utilisation d’un pied de poteau réglable vario.

Fixation avec des pieds de poteaux réglables vario

La fixation des pieds de poteaux réglables vario PB31949 ou PB31951 aux plots peut se faire soit par des goujons d’ancrages, soit des vis d’ancrage béton, soit par scellement chimique des tiges filetées et par la suite les serrées avec des écrous et des rondelles.

La fixation aux poutres porteuses se fait grâce à des pointes annelées ou des tiges filetées que l’on serre avec des écrous et des rondelles.

Fixation avec des pieds de poteaux réglables vario

Les pieds de poteaux réglables vario PB31948 ou PB31950 sont scellés directement dans les plots en béton.

La fixation aux poutres porteuses se fait également par l’intermédiaire des pointes annelées ou des tiges filetées que l’on serre avec des écrous et des rondelles.

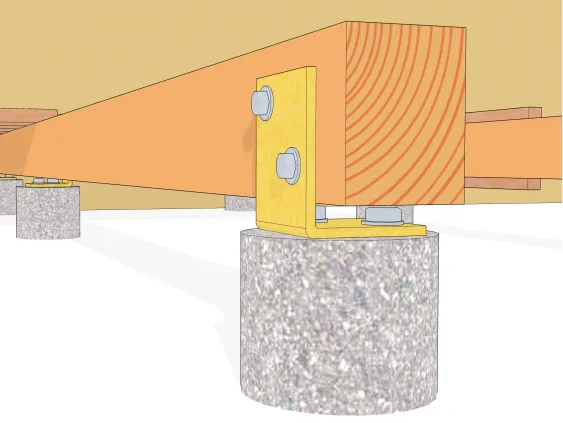

Équerres renforcées

ÉQUERRES RENFORCÉES CLASSIQUES : asymétriques renforcées permettant de nombreuses applications sur (...)


plus d’infos

Goujons d’ancrage WA
Pointes annelées Electrozinguées


Pieds de poteau réglables vario
HECO MULTI-MONTI à tête hexagonale
Les résines de scellement chimique


Tiges filetées
Écrous hexagonaux
Rondelles pour boulons de charpente

[...]

...Il y a une suite !
