Terrasse en bois en courbe sur poutres porteuses Didier M

Bruno Caillard

Cette magnifique terrasse en bois en prolongement d’une habitation a la particularité de présenter des courbes. Étant donné la hauteur de seuil, sa structure repose des poutres porteuses s’appuyant sur des plots maçonnés.
Voici un petit aperçu des plans de ce projet.

Voici la réalisation du projet en quelques images :

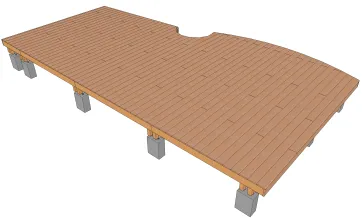

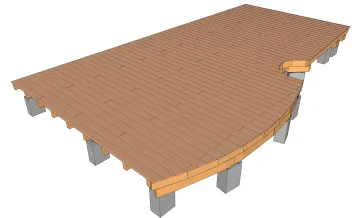

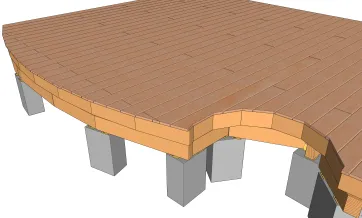

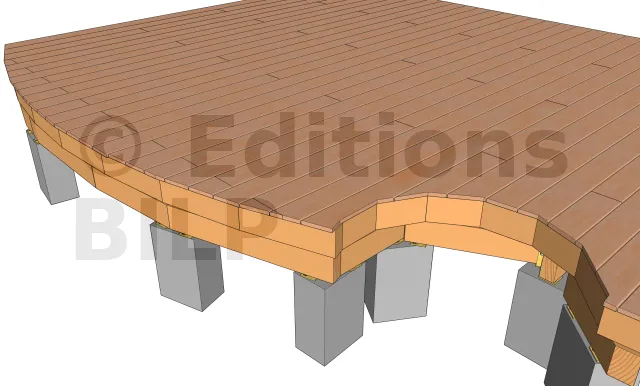

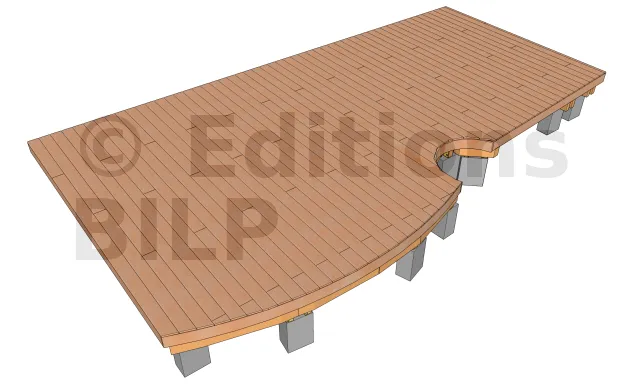

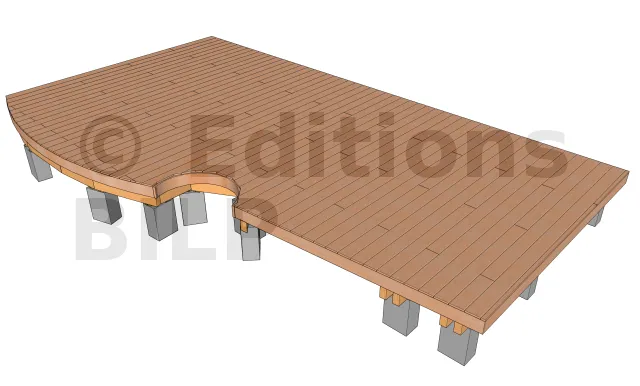

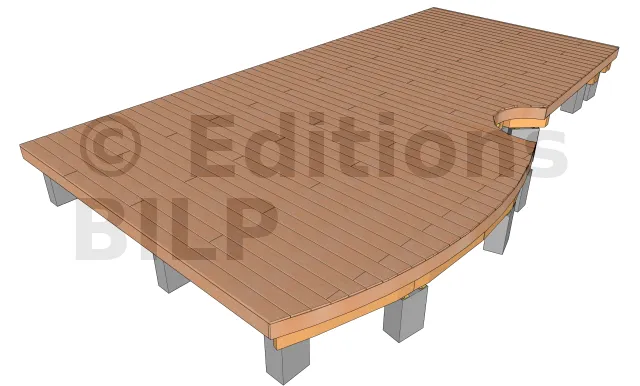

Vue en perspective 1

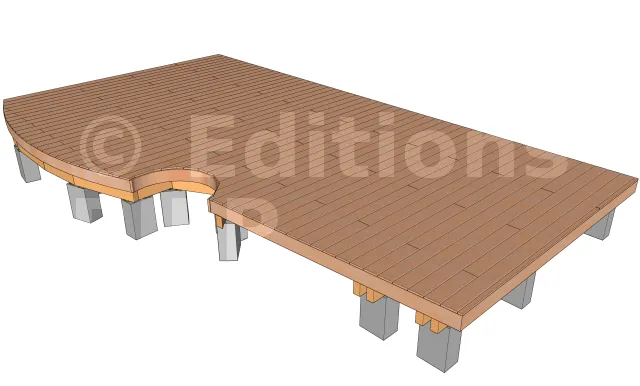

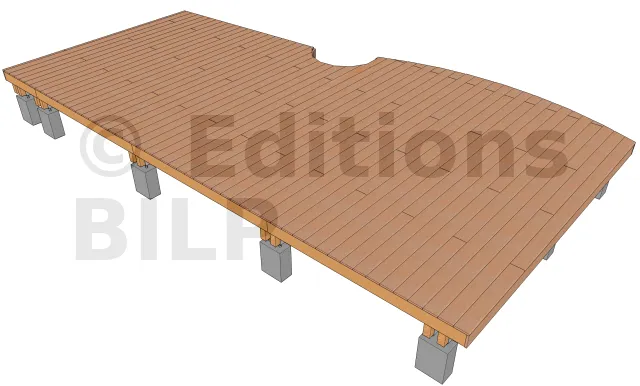

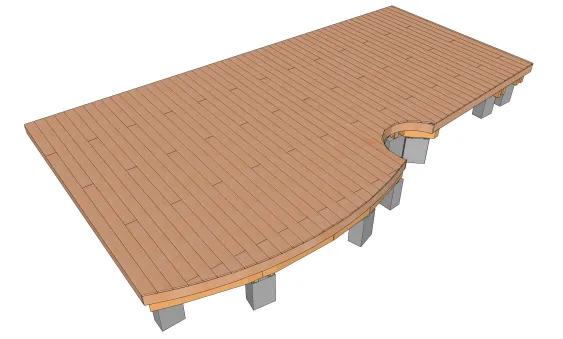

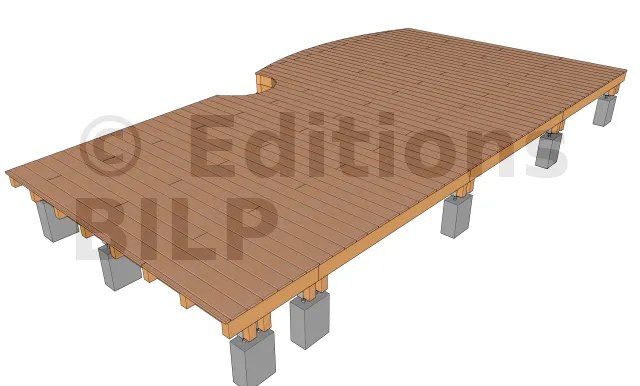

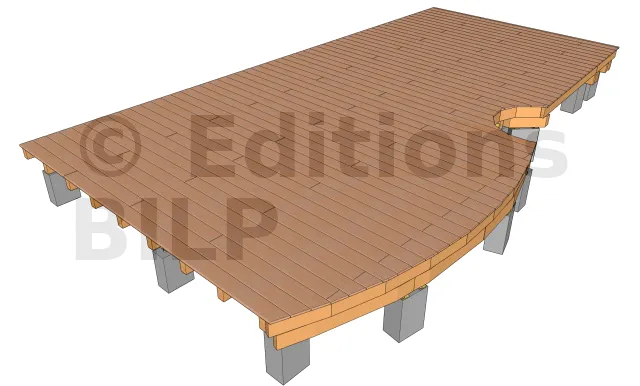

Vue en perspective 2

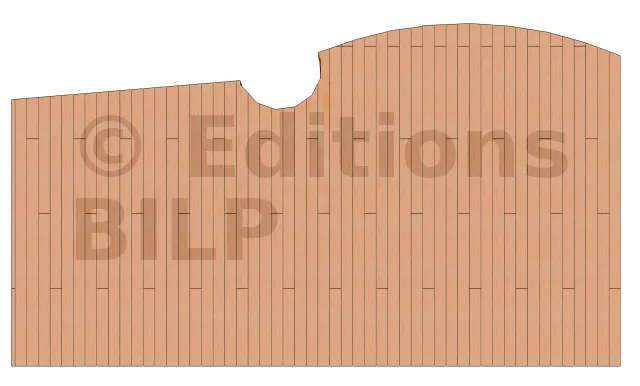

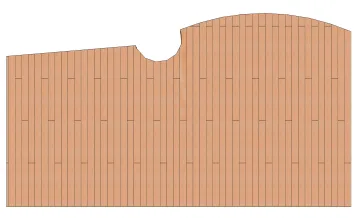

Vue de haut

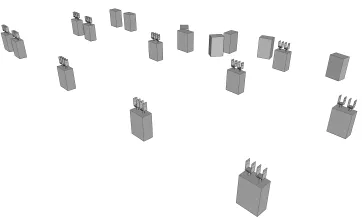

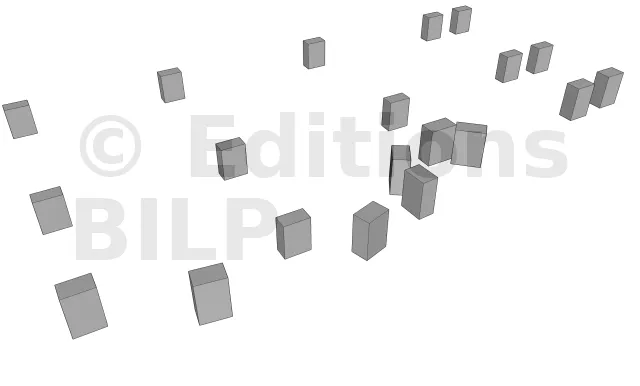

Répartition des plots en béton

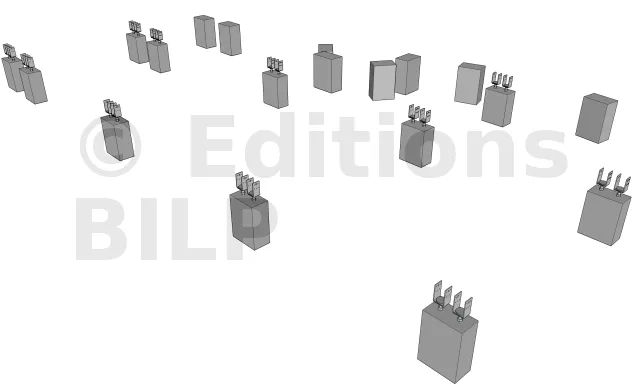

Scellement des pieds de poteau réglables dans le béton
La mise en place des poutres porteuses commence par le scellement des pieds de poteaux réglables vario dans le béton encore frais.

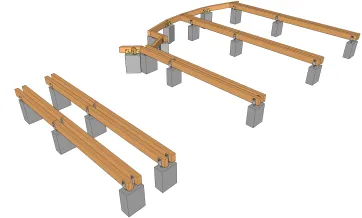

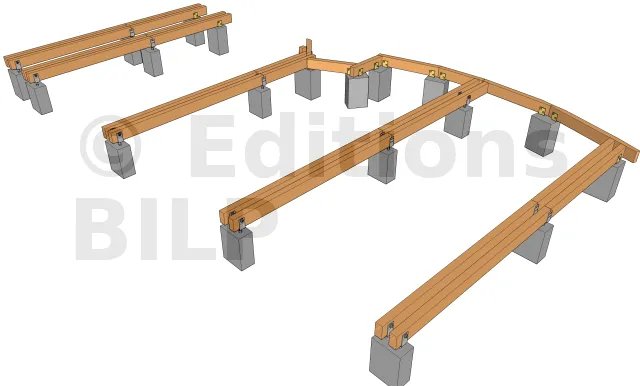

Pose des poutres porteuses 2
Vous pouvez avoir recours par exemple à des chevilles à frapper en disposant quelques cales PVC sous les poutres porteuses, des tiges filetées que l’on scelle dans le béton encore frais avec un écrou + rondelle, des connecteurs plats métalliques ou des vis MULTI-MONTI TimberConnect que l’on fixe par le dessus.

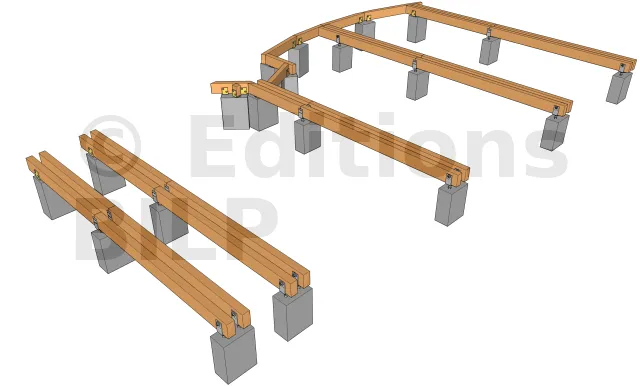

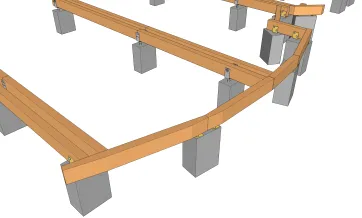

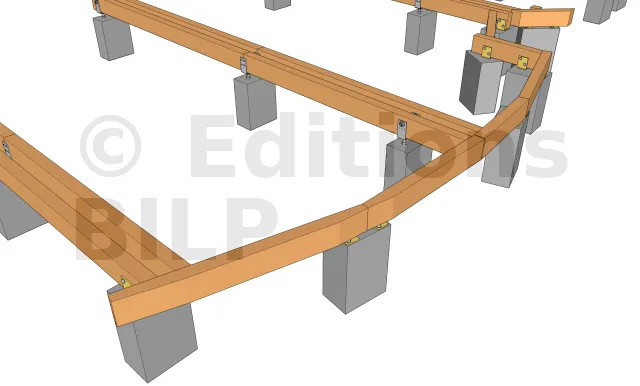

Les poutres porteuses périphériques permettant la réalisation de la courbe

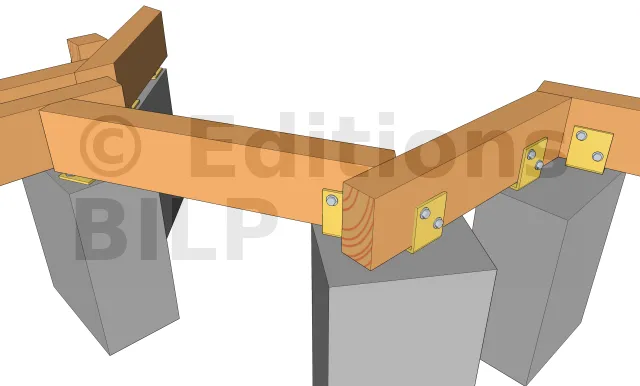

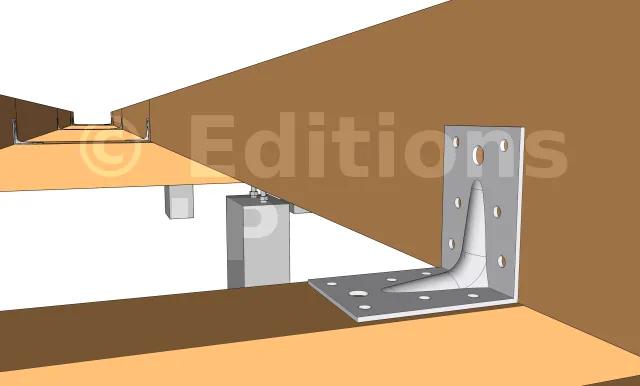

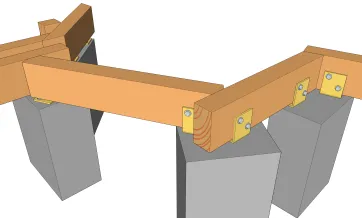

Détails des fixations des poutres porteuses 1
Dans le cas de ce projet, les poutres porteuses de devant permettant la réalisation des courbes ont été fixées avec des équerres renforcées d’épaisseur 3mm. Pour ce faire, l’équerre est fixée aux plots avec des vis d’ancrage à tête hexagonale et aux poutres porteuses avec des vis spéciales connecteurs ou un tirefond.

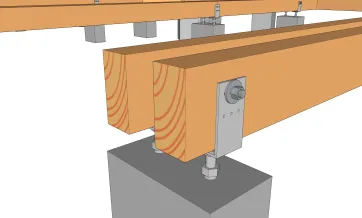

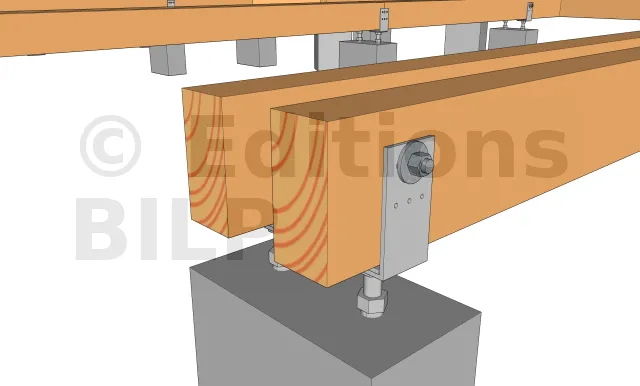

Détails des fixations des poutres porteuses 2
Pour les poutres porteuses perpendiculaires à l’habitation, nous avons utilisé des pieds de poteaux réglables vario PB31950. Ils sont fixés aux poutres porteuses avec des tiges filetées que l’on serre avec des écrous et des rondelles.

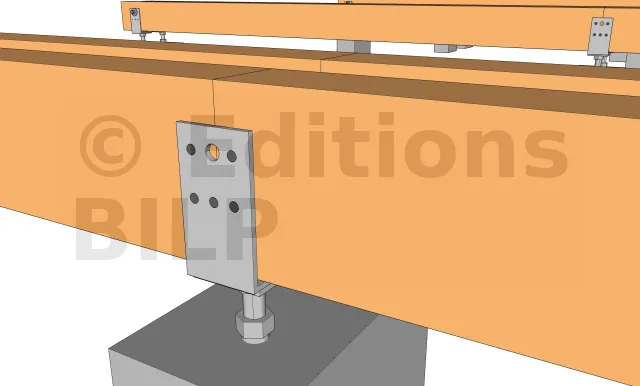

Détails des fixations des poutres porteuses 3
Pour la continuité de deux poutres porteuses, nous avons également eu recours à des pieds de poteaux réglables vario PB31950 mais leur fixation aux poutres porteuses se fait avec des pointes annelées.

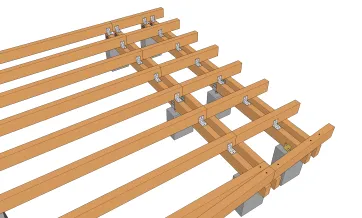

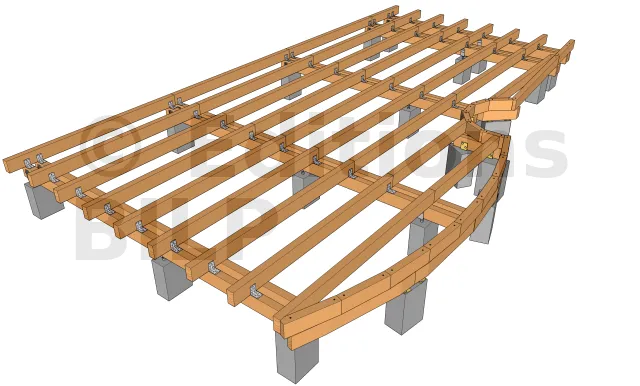

Pose des solives

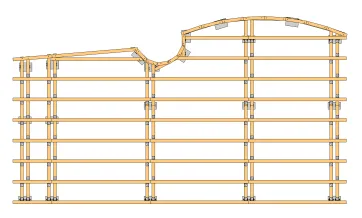

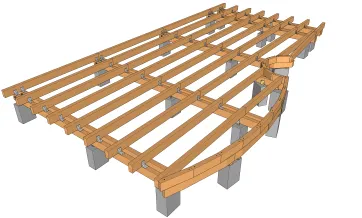

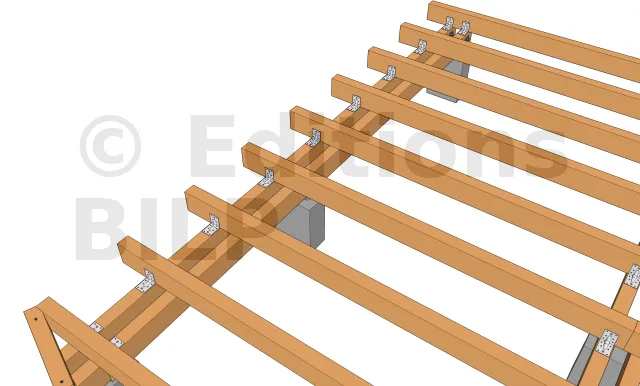

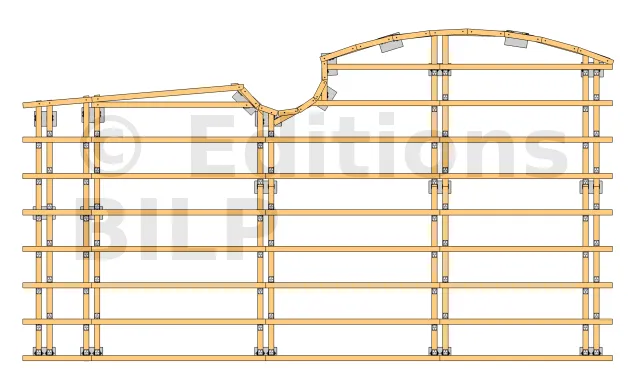

Vue de haut des solives avec leurs fixations

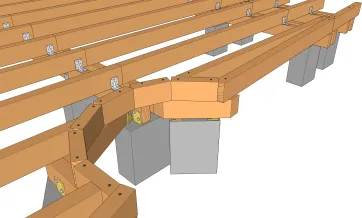

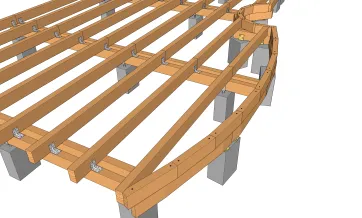

La disposition des solives pour la réalisation de la courbe 1

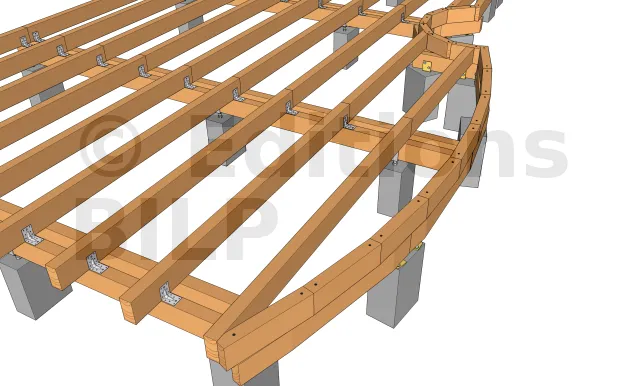

La disposition des solives pour la réalisation de la courbe 2

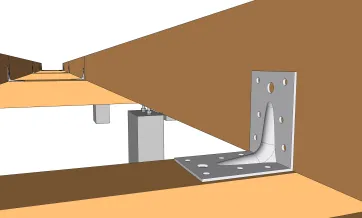

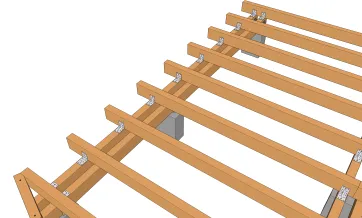

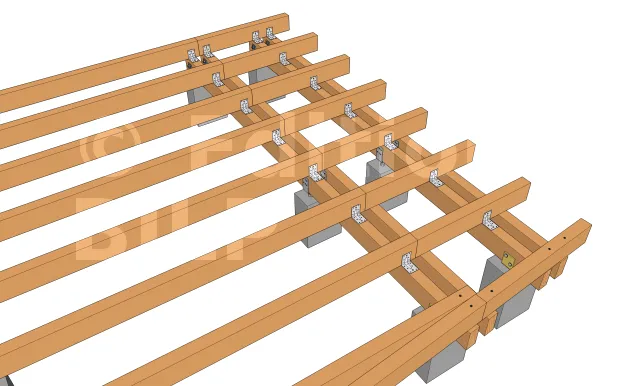

Détails des fixations des solives sur les poutres porteuses 1
La fixation des solives intérieures peut se faire avec des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs.

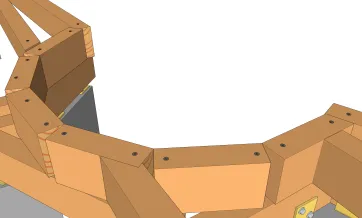

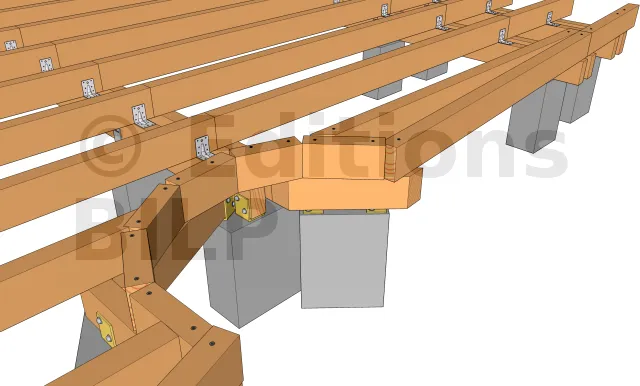

Détails des fixations des solives sur les poutres porteuses 2

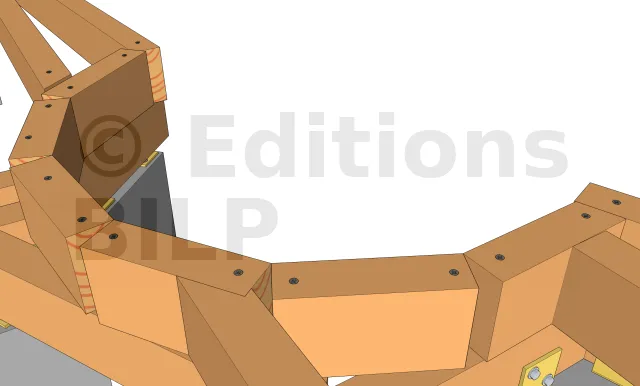

Par contre, les solives en périphéries pour la réalisation de la courbe ont été fixées avec des vis CombiConnect qui seront fixées par le dessus des solives.
Création du porte à faux 1
La réalisation du porte à faux a pour but de donner un côté aérien à la terrasse. Pour ce faire, nous avons décalé vers l’intérieur d’une vingtaine de centimètres les plots périphériques pour les dissimuler au maximum.


Création du porte à faux 2
Vue des lames de platelage 1
Pour le choix des fixations, vous pouvez utiliser soit des fixations invisibles, soit des fixations apparentes. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX.
Vue des lames de platelage 2


Le traitement des angles avec les lames de platelage
Vue des bandeaux de finition 1
Le choix entre les différents types de bandeau de finition dépend de la hauteur de la structure à dissimuler. Pour ce projet, nous avons opté pour des bandeaux devant. Leurs fixations se font par l’intermédiaire des vis INOX comme pour les lames.
Vue des bandeaux de finition 2
