Terrasse en bois sur poutres porteuses et dalle en béton avec escalier Toni E.

Bruno Caillard

Cette terrasse en bois en prolongement de l’habitation repose à la fois sur une structure sur poutres porteuses s’appuyant sur des plots maçonnés et sur dalle en béton où on intercale des cales en plastique entre le bois et le béton pour protéger le bois contre l’humidité.
Voici un petit aperçu des plans de ce projet.

Voici le projet en quelques images :

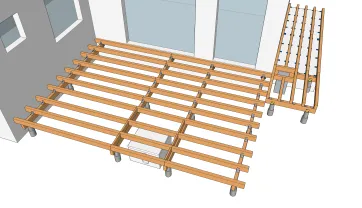

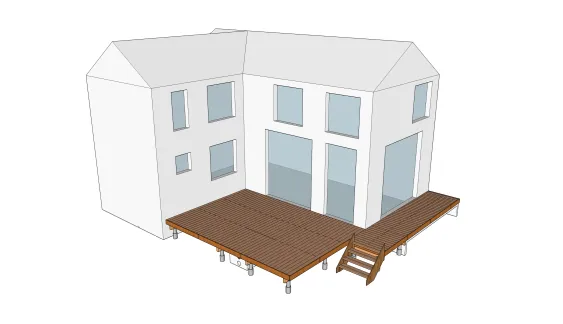

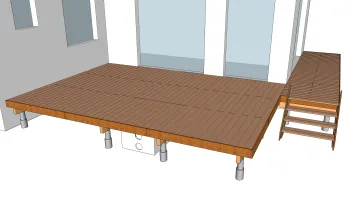

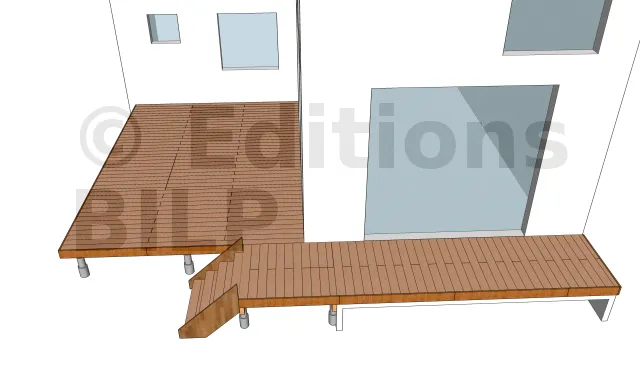

Vue en perspective 1

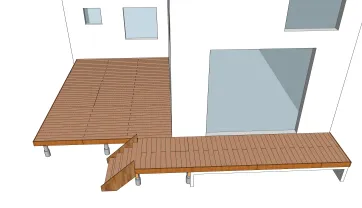

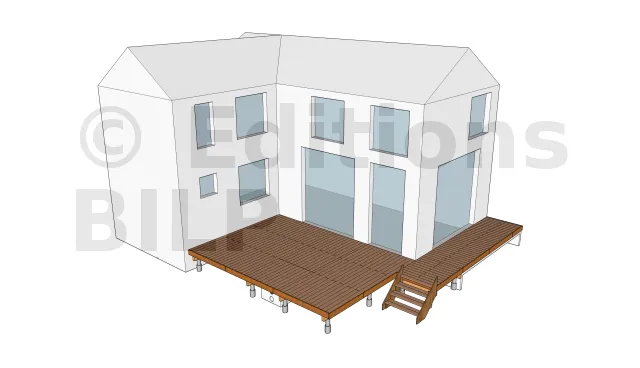

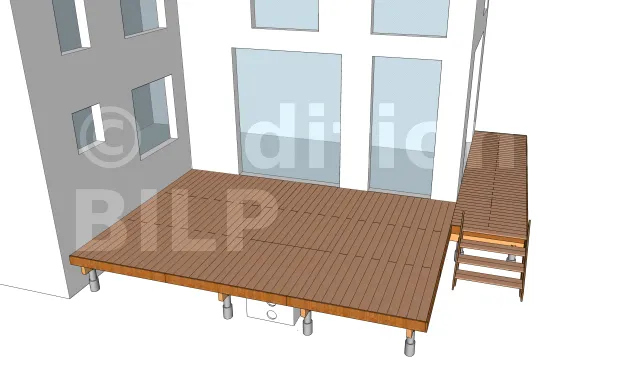

Vue en perspective 2

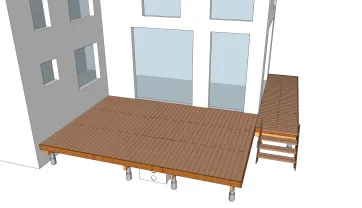

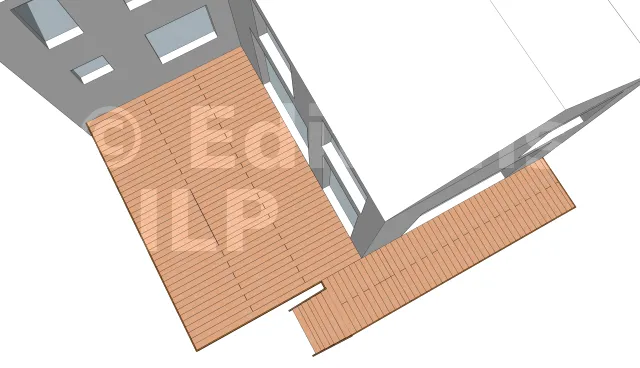

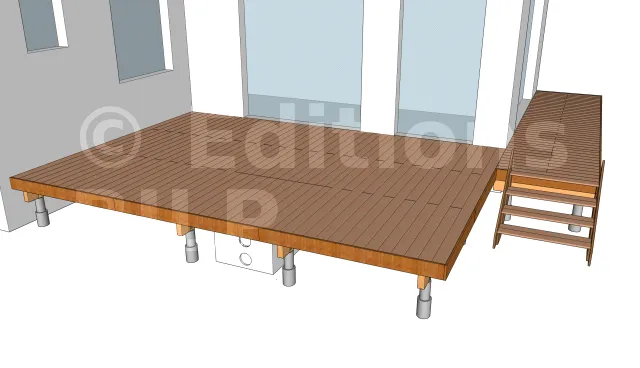

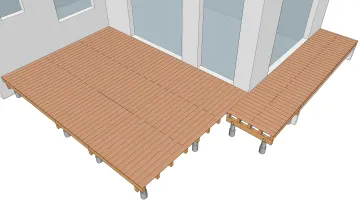

Vue de haut

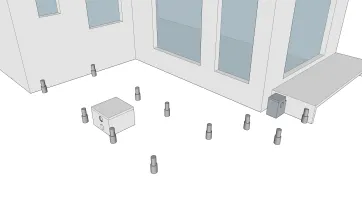

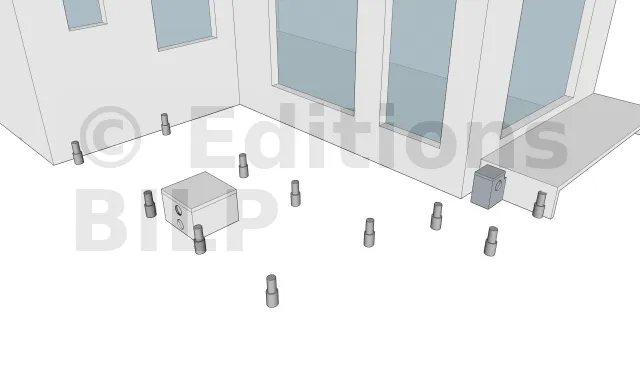

La répartition des plots en béton

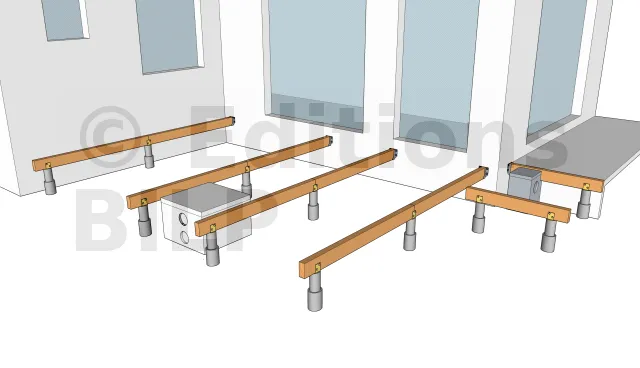

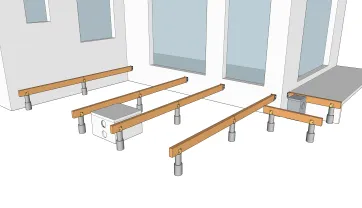

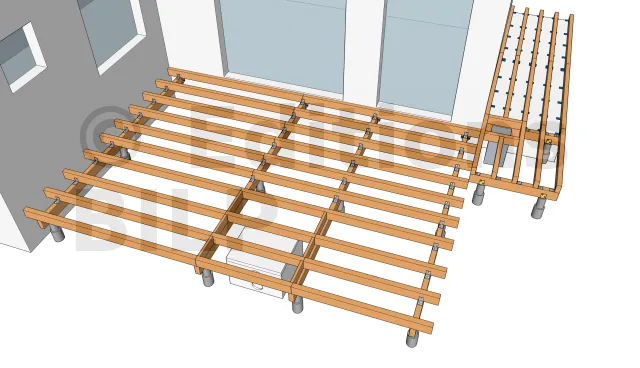

La pose des poutres porteuses
Il existe plusieurs méthodes pour la fixation des poutres porteuses sur les plots. Il faut prendre plusieurs paramètres en compte. Ainsi, vous pouvez avoir recours à des pieds de poteaux réglables vario, des chevilles à frapper en disposant quelques cales PVC sous les poutres porteuses, des tiges filetées que l’on scelle dans le béton encore frais avec un écrou + rondelle, des connecteurs plats métalliques ou des vis MULTI-MONTI TimberConnect que l’on fixe par le dessus.

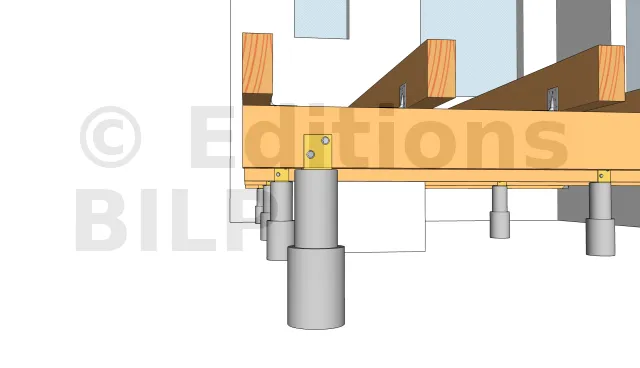

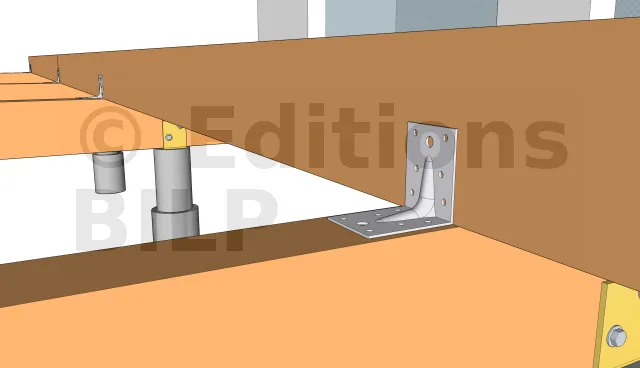

La fixation des poutres porteuses

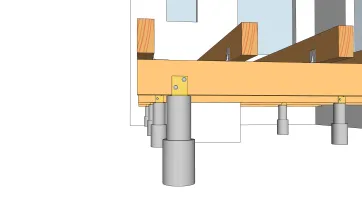

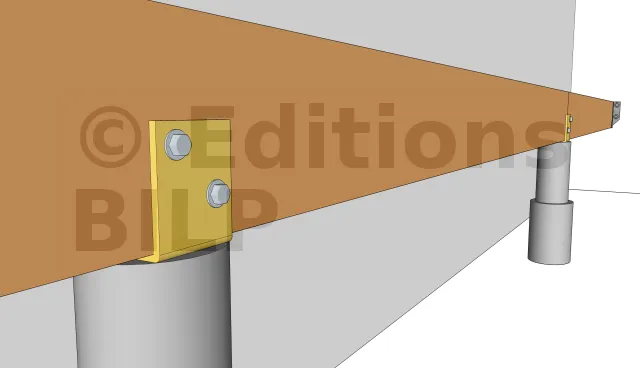

Dans le cas de ce projet en particulier, nous avons opté pour des équerres renforcées d’épaisseur 3mm. Pour ce faire, l’équerre est fixée aux plots avec des vis d’ancrage à tête hexagonale et aux poutres porteuses avec des vis spéciales connecteurs ou un tirefond.

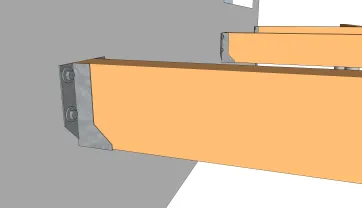

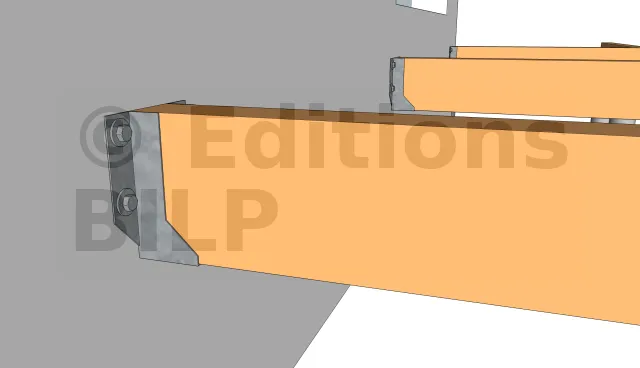

La fixation des poutres porteuses sur la façade
La fixation des poutres porteuses aux murs a été réalisée avec des sabots à ailes extérieures. La fixation des sabots sur les murs peuvent être faite soit avec des goujons d’ancrages, soit par scellement chimique des tiges filetées avec des écrous et des rondelles de charpente.

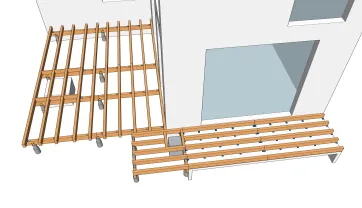

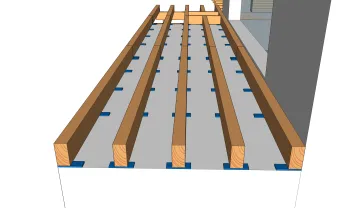

La pose des solives 1

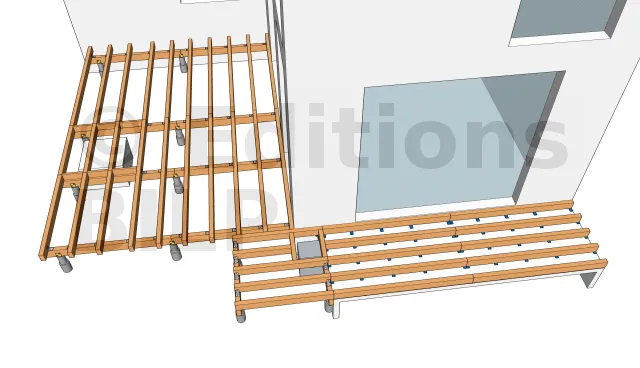

La pose des solives 2

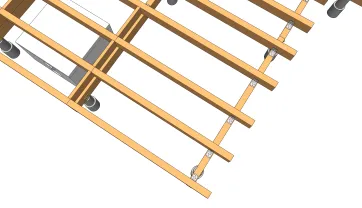

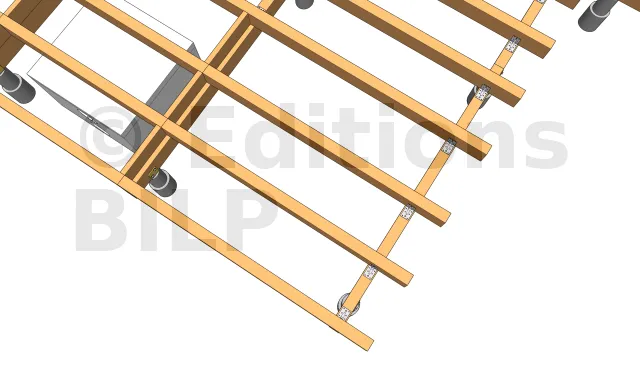

Détails des fixations des solives
Deux choix s’offrent à vous : Soit la fixation avec des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs. Soit l’utilisation des vis CombiConnect qui seront fixées par le dessus des solives.

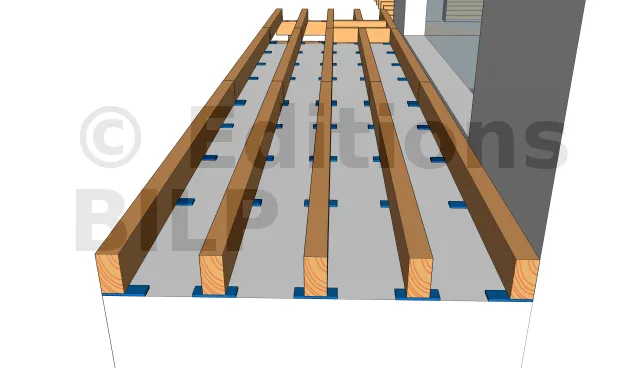

Détails des fixations des solives sur la dalle en béton
Pour la pose des solives sur la dalle en béton, il est très important d’éviter le contact direct des solives avec la dalle pour les protéger de l’humidité. De ce fait, il est indispensable d’y intercaler des cales que ce soit en plastique ou en bois. Quant à la fixation, elle se fait avec des vis d’ancrage béton type MULTI-MONTI TimberConnect.
La création du porte à faux 1
Pour rendre la terrasse plus esthétique, nous avons décaler vers l’intérieur les plots et les poutres porteuses périphériques d’une vingtaine de centimètres afin de les dissimuler au maximum et donner un côté aérien à la terrasse.


La création du porte à faux 2

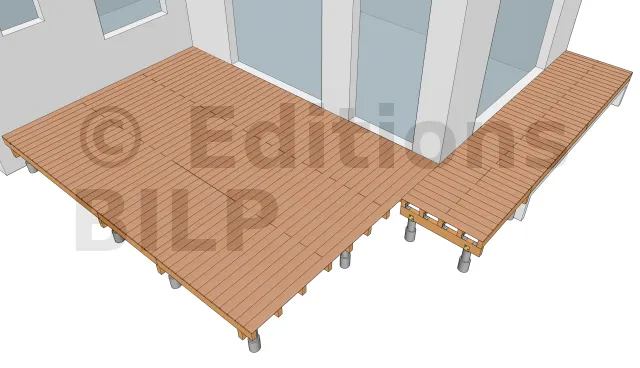

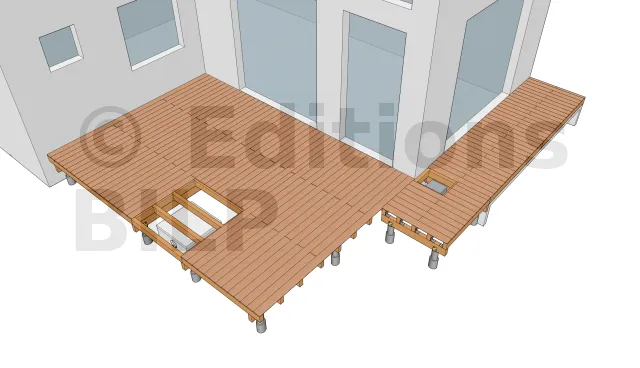

Vue des lames de platelage
Pour la fixation, vous avez le choix entre des fixations invisibles ou des fixations apparentes. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX.

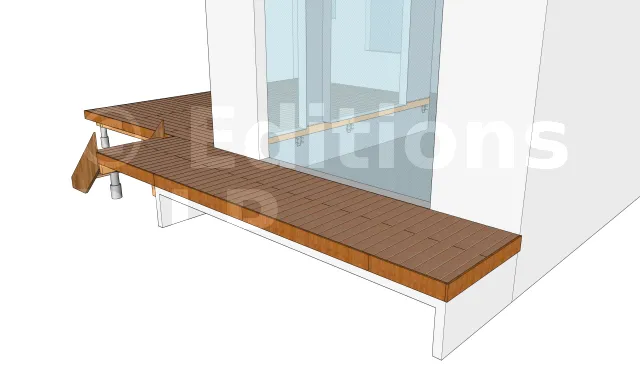

Vue des lames de platelage des trappes

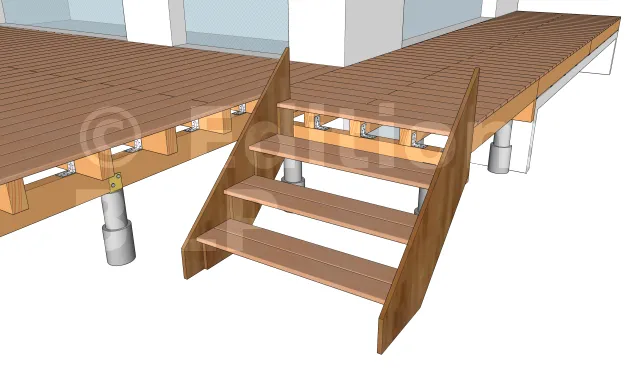

Vue de l’escalier
Vue des bandeaux de finition 1
Le choix du type de bandeau de finition à mettre en œuvre dépend de la hauteur de la structure à dissimuler. Pour ce projet, l’utilisation des bandeaux devant est la plus approprié. Leurs fixations se font par l’intermédiaire des vis INOX comme pour les lames.
Vue des bandeaux de finition 2
