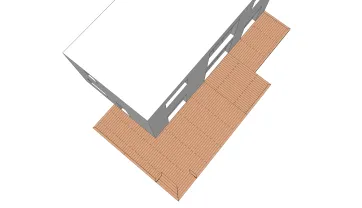

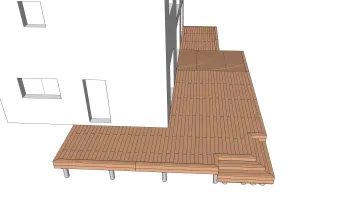

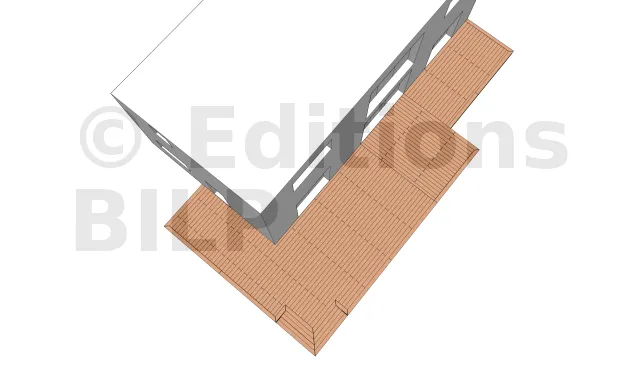

Voici un petit aperçu des plans de ce projet.

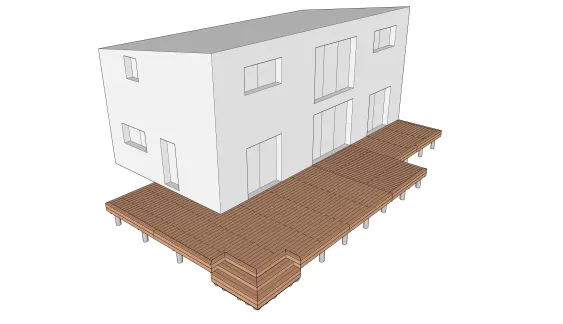

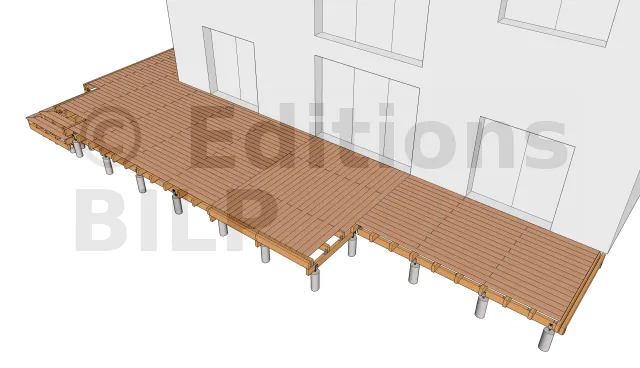

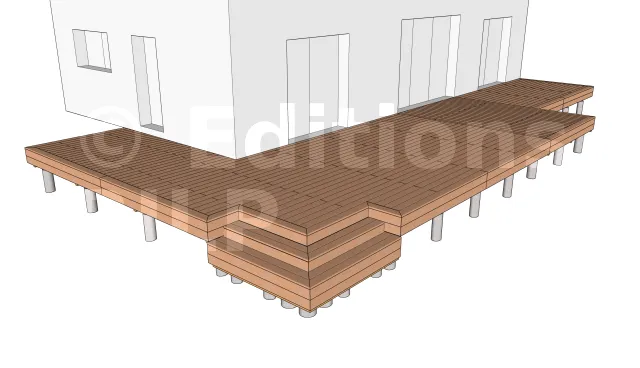

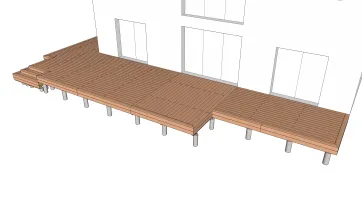

Voici le projet en quelques images :

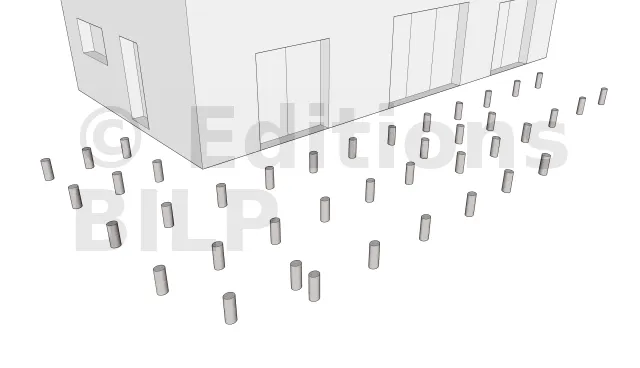

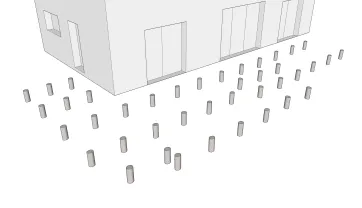

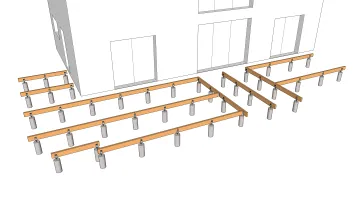

La pose des plots en béton
La mise en œuvre commence toujours par la mise en place des plots en béton qui serviront d’appui pour les poutres porteuses.
Leur emplacement est déterminée en dimensionnant les éléments de la terrasse notamment l’entraxe maximum entre les supports, la portée et la section des solives ainsi que la portée des poutres porteuses.

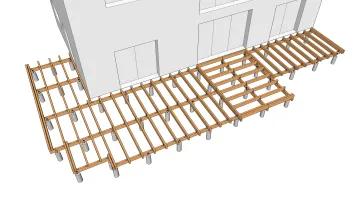

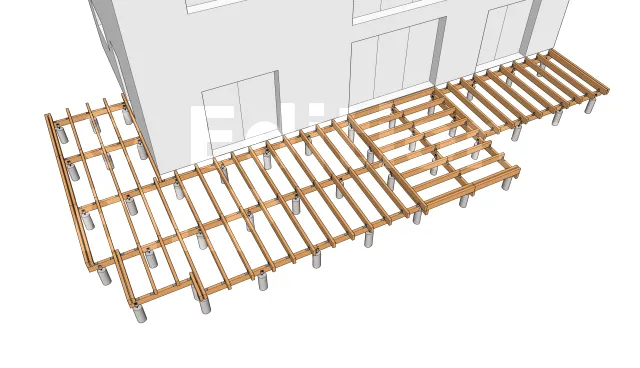

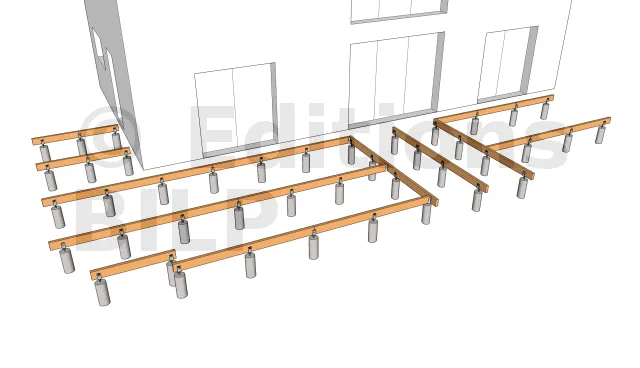

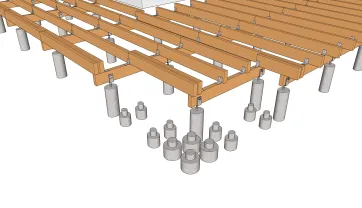

La pose des poutres porteuses

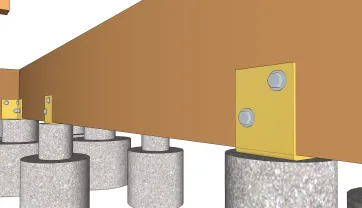

Vous pouvez avoir recours à des équerres renforcées d’épaisseur 3mm que l’on fixe aux plots avec des vis d’ancrage à tête hexagonale et aux poutres porteuses avec des vis spéciales connecteurs ou un tirefond, des chevilles à frapper en disposant quelques cales PVC sous les poutres porteuses, des tiges filetées que l’on scelle dans le béton encore frais avec un écrou + rondelle, des connecteurs plats métalliques ou des vis MULTI-MONTI TimberConnect que l’on fixe par le dessus.

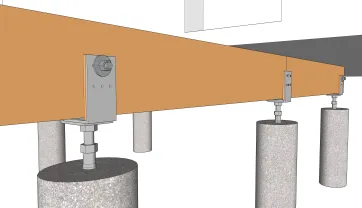

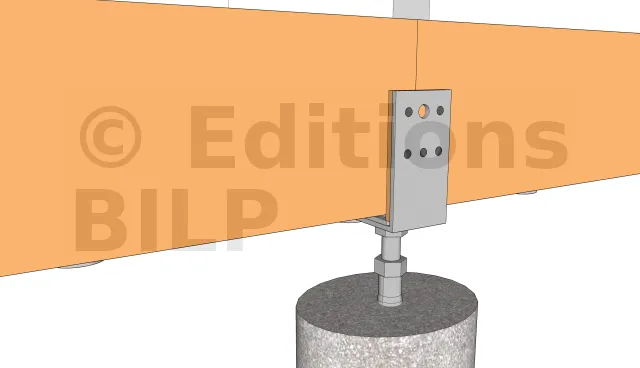

Détails des fixations des poutres porteuses 1

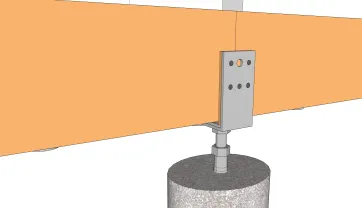

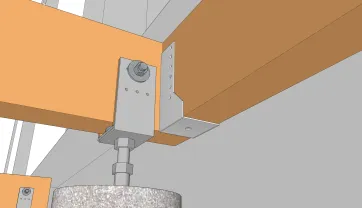

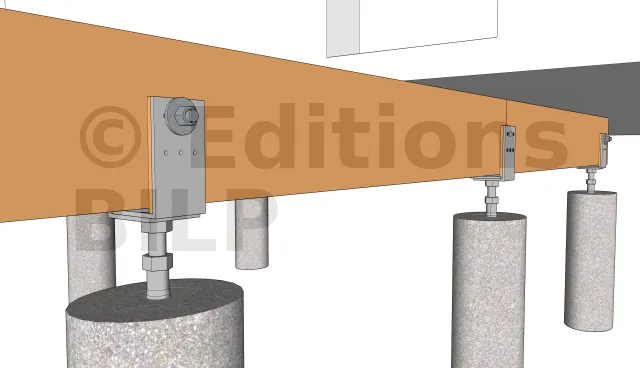

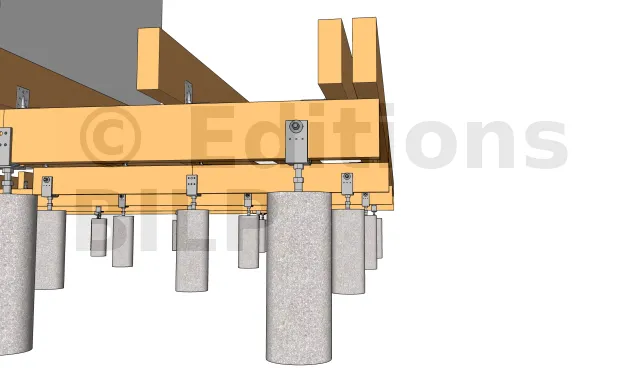

Dans notre cas, nous avons employé des pieds de poteaux réglables que l’on scelle dans le plot en béton quand le béton est encore frais.
La fixation aux poutres porteuses s’est faite avec des tiges filetées que l’on serre avec des écrous et des rondelles.
Détails des fixations des poutres porteuses 2
Les pieds de poteaux réglables que l’on scelle dans le béton encore frais peuvent être également fixés aux poutres porteuses avec des pointes annelées.

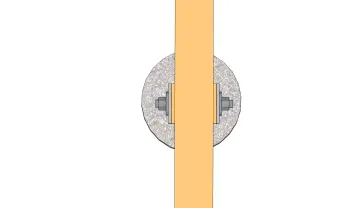

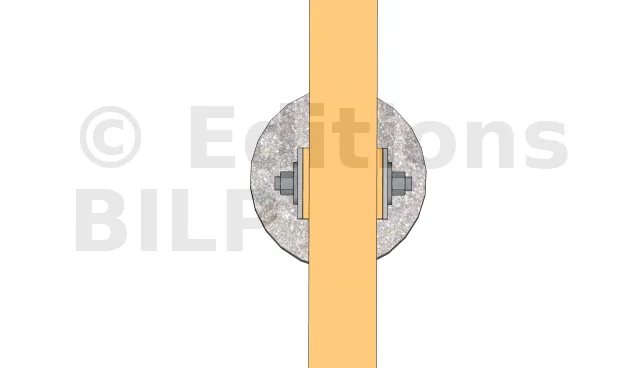

Détails des fixations des poutres porteuses 3

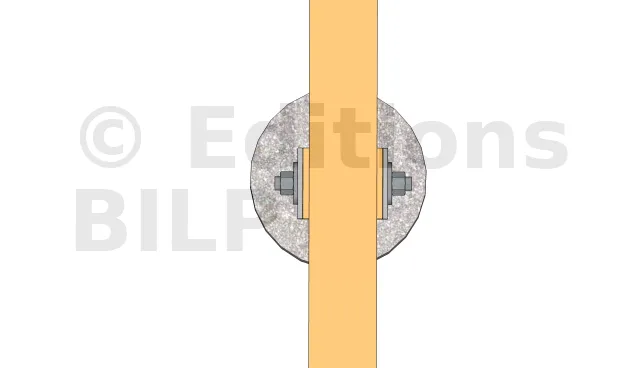

Étant donné que les pieds de poteaux réglables ont une largeur de 80 mm et que la poutre porteuse est de 63 mm de largeur, il faut y insérer des cales en bois pour combler le vide.
Détails des fixations des poutres porteuses 4

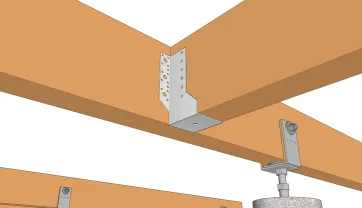

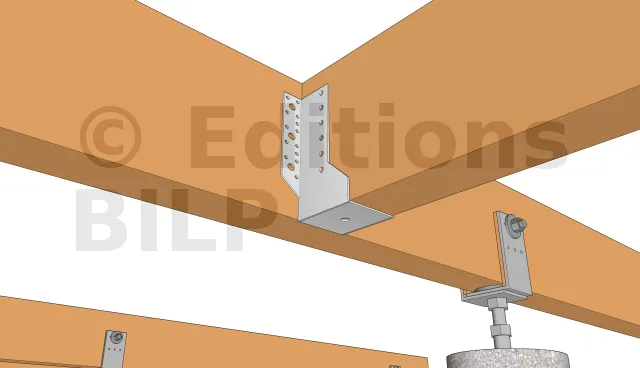

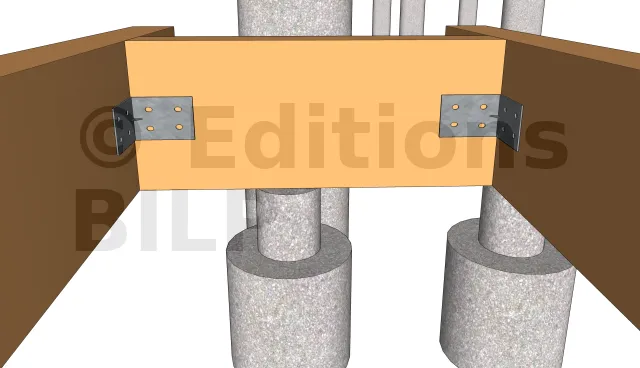

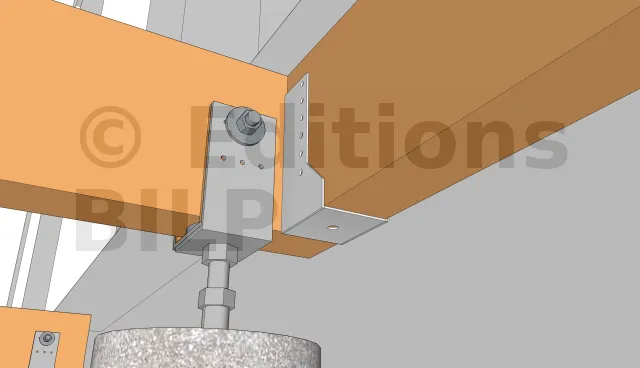

Pour la fixation des poutres porteuses intermédiaires, nous avons eu recours à des sabots à ailes extérieures fixés avec des pointes annelées électrozinguées ou des vis pour connecteurs tête Torx.
Détails des fixations des poutres porteuses 5
Pour les poutres porteuses périphériques, la fixation a été faite avec des sabots à ailes intérieures que l’on fixe également avec des pointes annelées électrozinguées ou des vis pour connecteurs tête Torx.

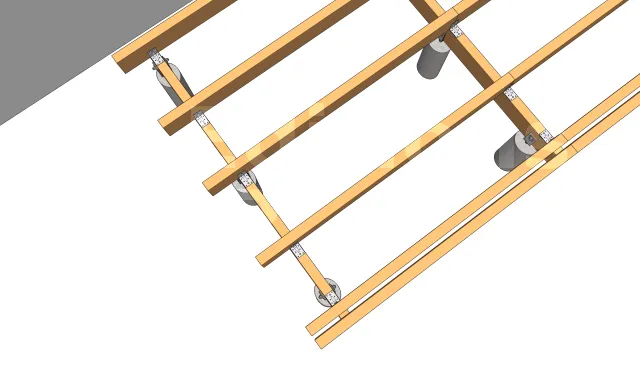

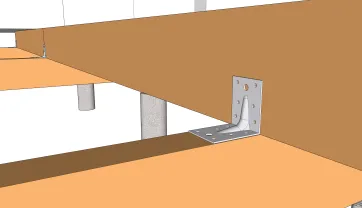

Détails des fixations des solives
Pour la fixation des solives, vous avez deux choix :
Soit avec des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs.
Soit avec des vis CombiConnect qui seront fixées par le dessus des solives.

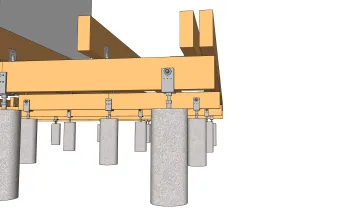

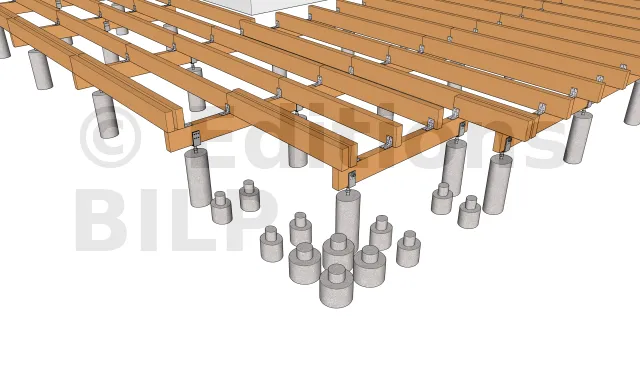

La création du porte à faux 1
La réalisation du porte à faux se fait en décalant vers l’intérieur d’une vingtaine de centimètres les plots périphériques pour les dissimuler au maximum. Elle permet de donner un côté aérien à la terrasse.

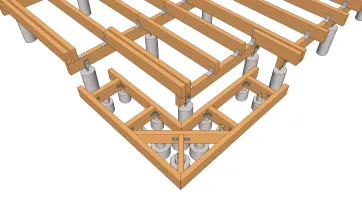

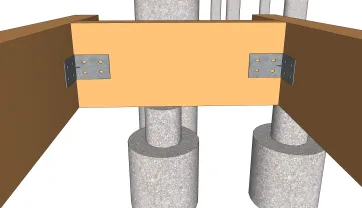

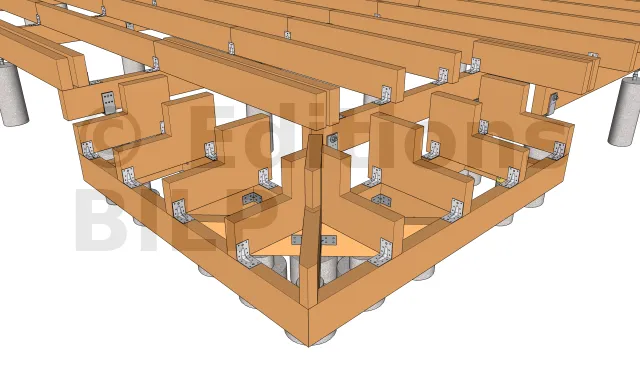

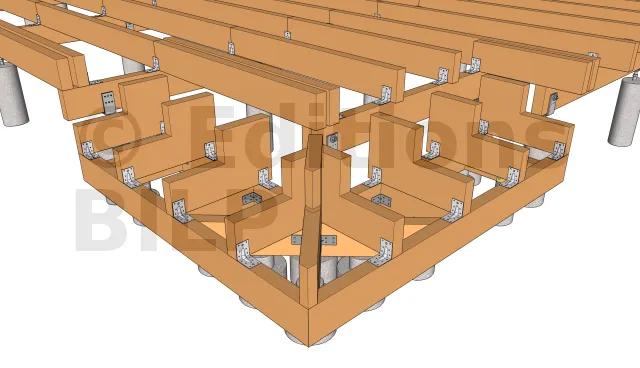

Détails des fixations des poutres porteuses de l’escalier 1
Les poutres porteuses périphériques de l’escalier prennent appuies sur des entretoises. Elles peuvent être fixées par des équerres que l’on fixe par la suite par des vis ou des tirefonds.
Elles peuvent être également fixées avec des vis de renforcement type combiConnect ou des vis à tête ronde large et plate.

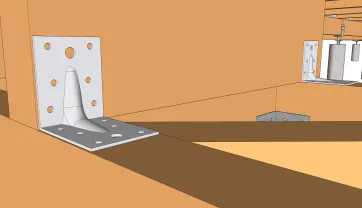

Détails des fixations des poutres porteuses de l’escalier 2

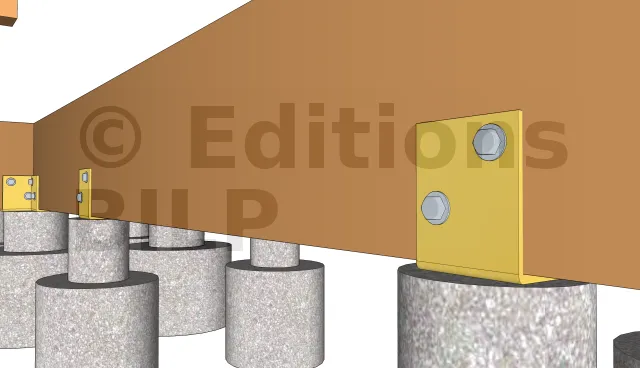

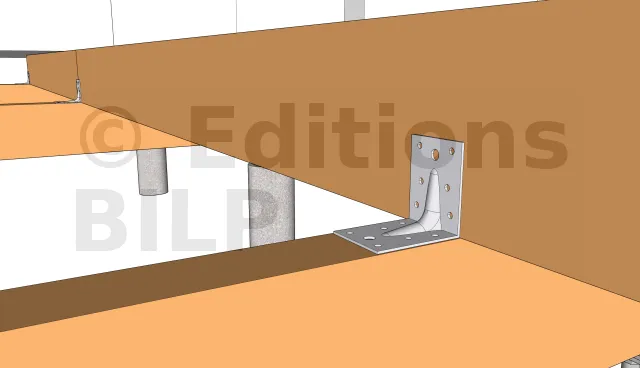

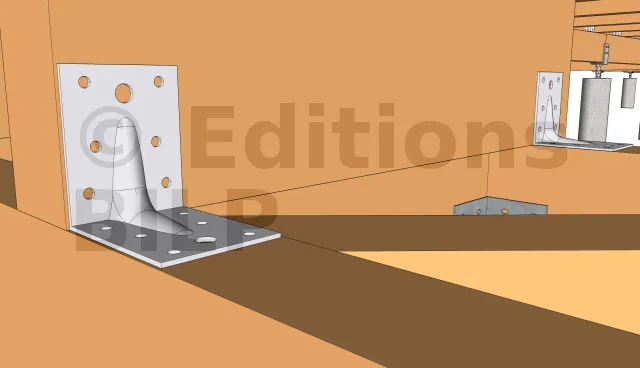

Les poutres porteuses de l’escalier sont fixées aux plots avec des équerres renforcées d’épaisseur 3mm. Pour ce faire, l’équerre est fixée aux plots avec des vis d’ancrage à tête hexagonale et aux poutres porteuses avec des vis spéciales connecteurs ou un tirefond.

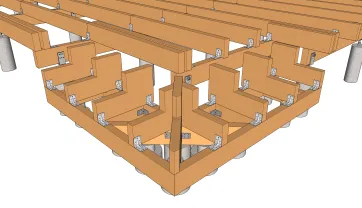

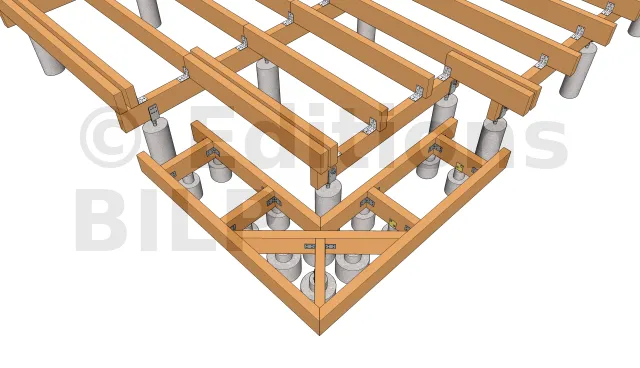

Détails des fixations des solives de l’escalier
Il existe deux solutions pour la réalisation de cette fixation.
La première est l’utilisation des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs.
La deuxième est l’emploi des vis CombiConnect qui seront fixées par le dessus de la solive.

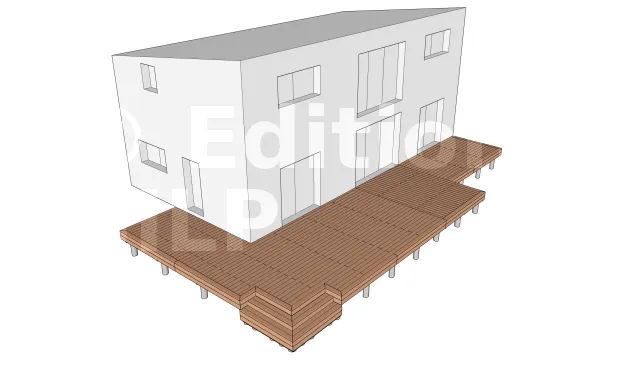

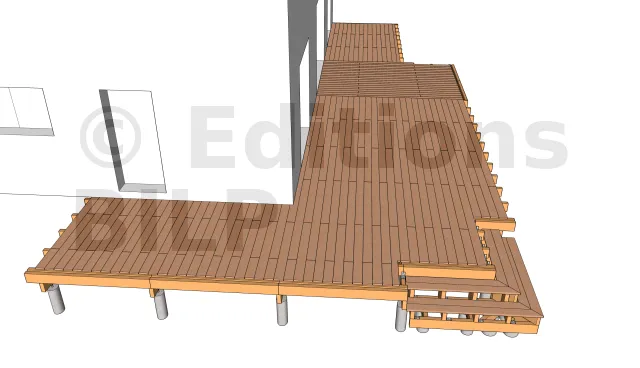

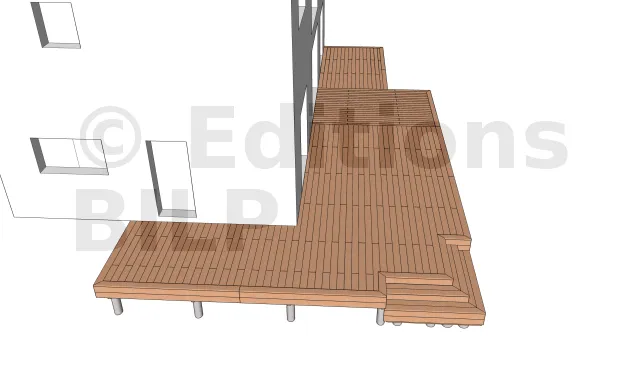

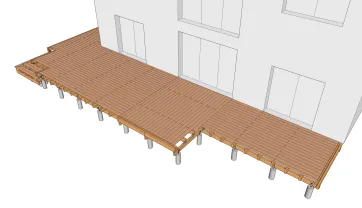

Vue des lames de platelage 1
Pour la pose du platelage pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX de très grande qualité.

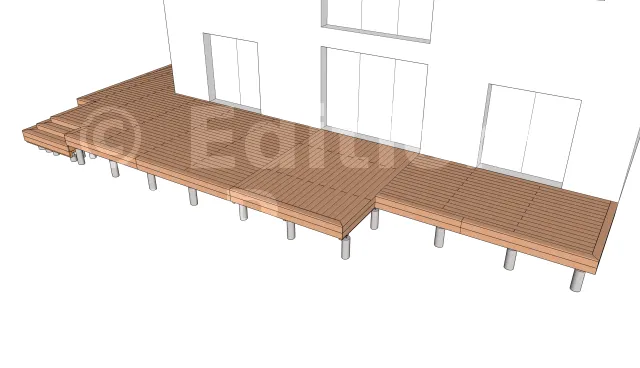

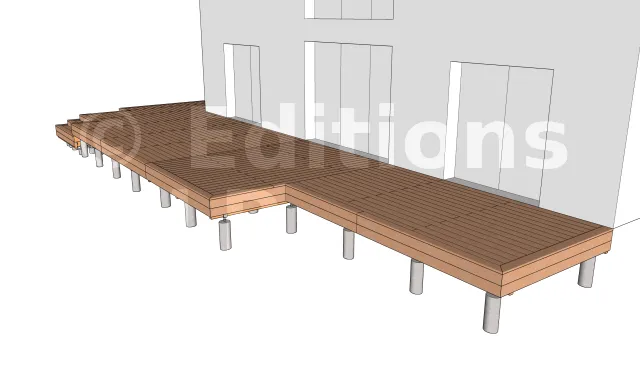

Vue des bandeaux de finition 2
Différents types de bandeau de finition peuvent être choisis selon la hauteur de la structure à dissimuler.
Pour ce projet, nous avons opté pour des bandeaux doubles. Leurs fixations se font par l’intermédiaire des vis INOX comme pour les lames.
