Terrasse en bois en hauteur avec un garde-corps Marc T

Bruno, Yvan

Cette terrasse en bois dont le niveau du sol support est inférieur au terrain principal a permis d’étendre ce dernier en offrant une nouvelle espace de détente et de loisir aux propriétaires. Étant donné la hauteur de seuil très conséquente et pour éviter d’avoir recours à une structure sur pilotis, nous avons adopté une structure sur une poutre porteuse reposant sur des imposants plots maçonnés pour couvrir la hauteur.

Voici les images réelles de la réalisation du projet :

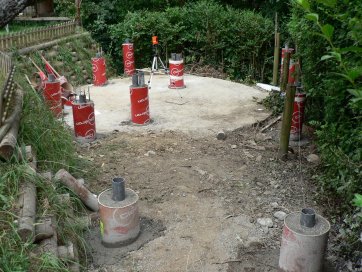

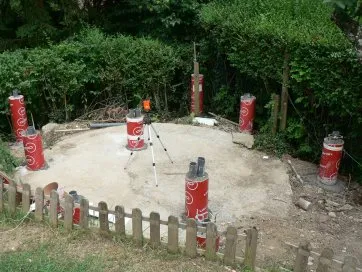

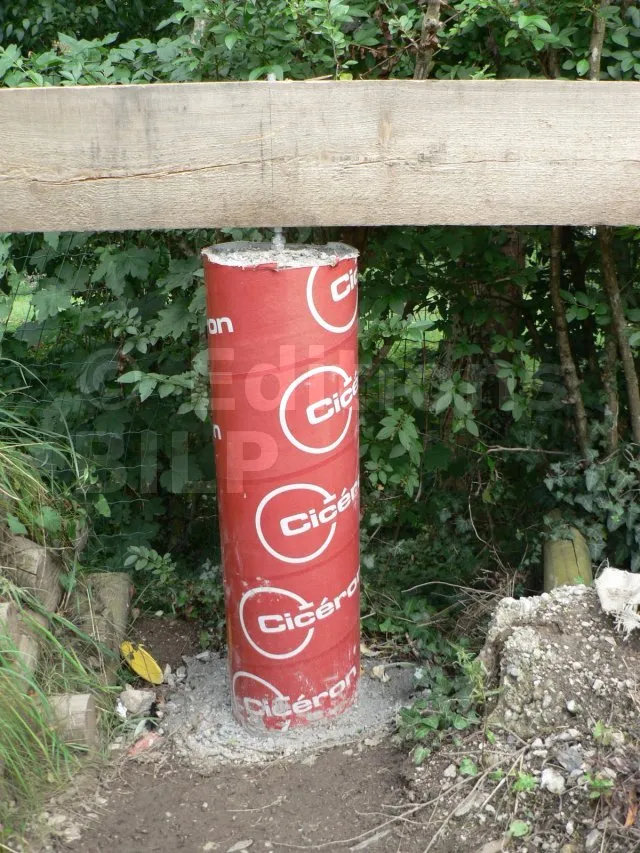

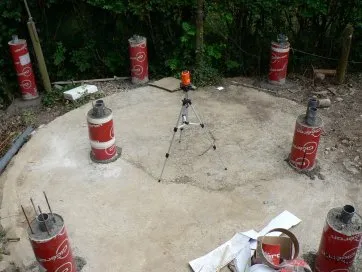

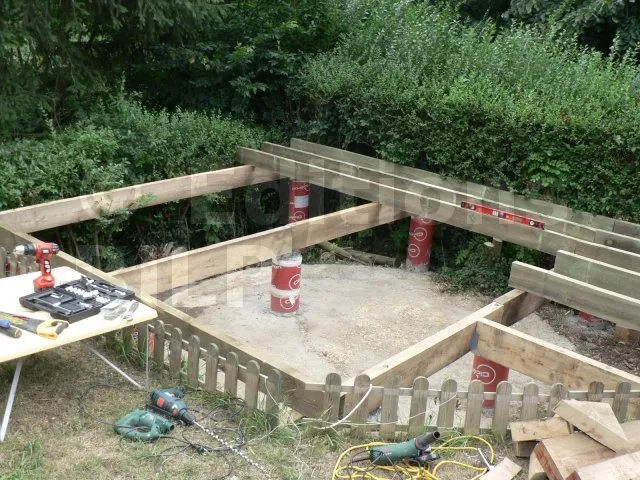

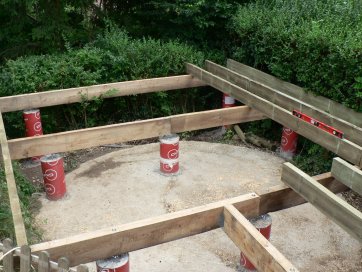

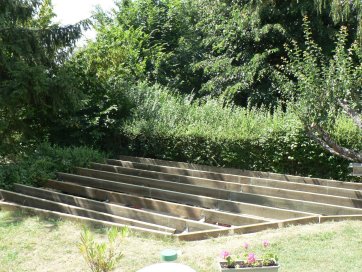

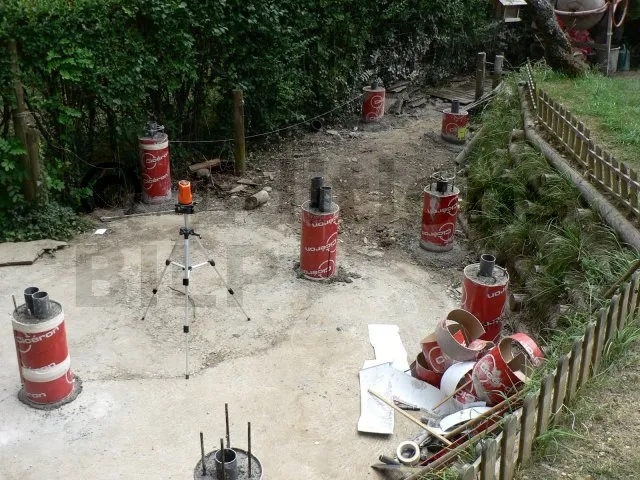

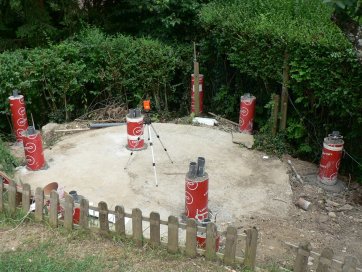

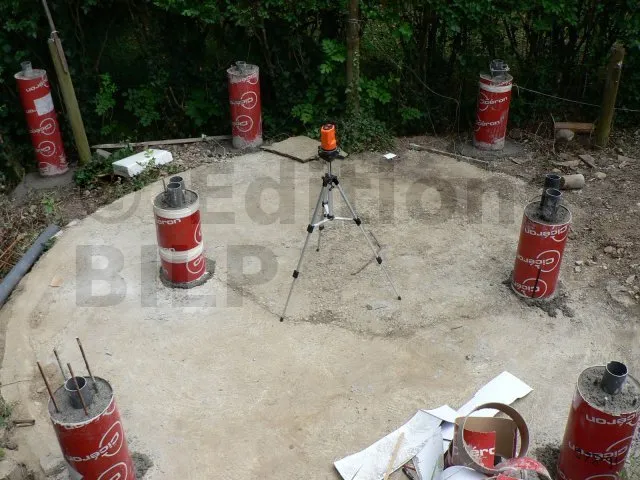

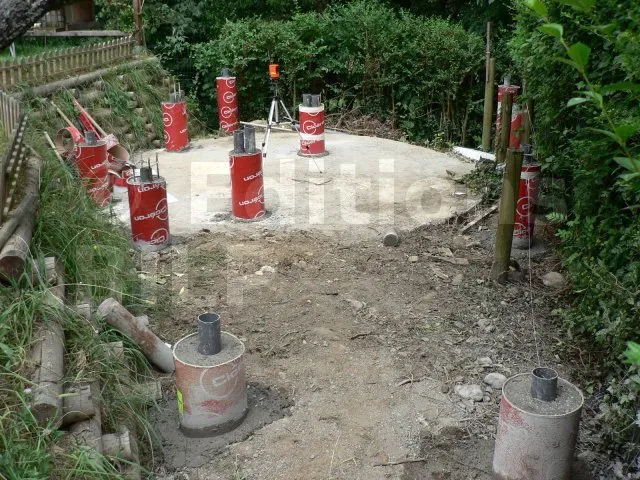

Répartition des plots en béton 1
Répartition des plots en béton 2

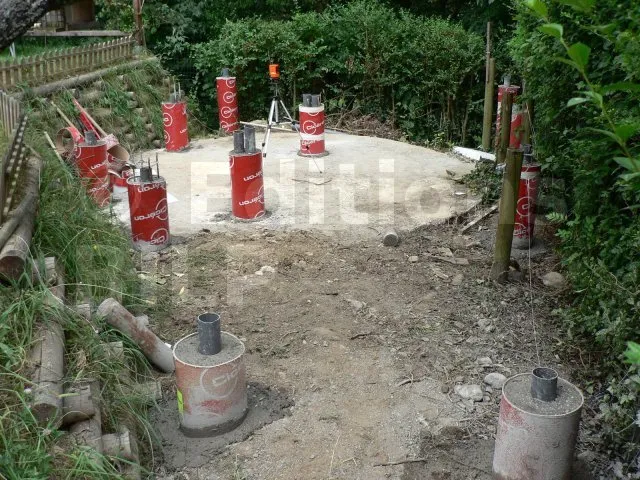

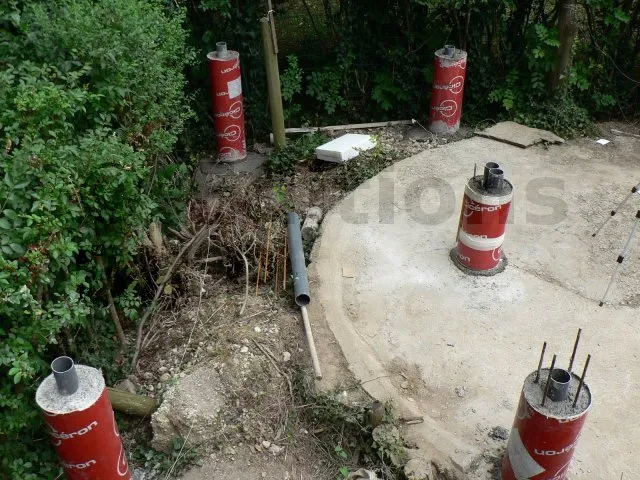

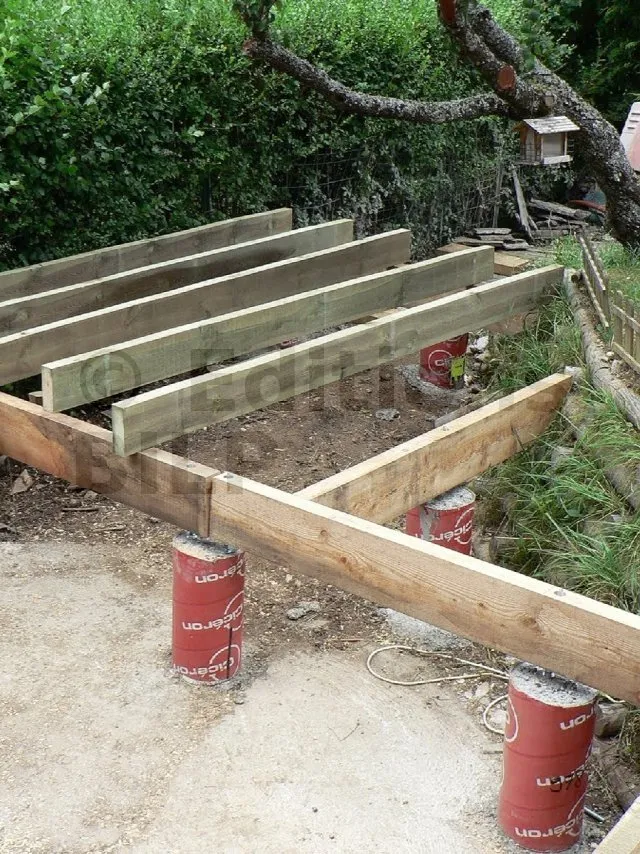

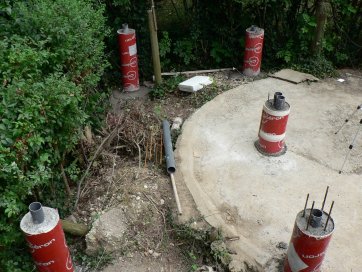

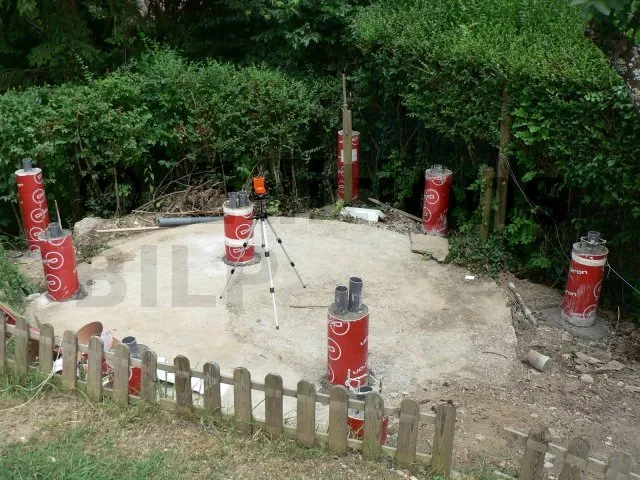

Pour atteindre la hauteur de seuil élevée, nous avons été contraint de réaliser des grandes et très hautes plots en béton où s’appuieront les poutres porteuses.
Répartition des plots en béton 3


Répartition des plots en béton 4
Répartition des plots en béton 5

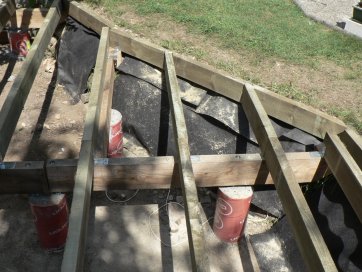

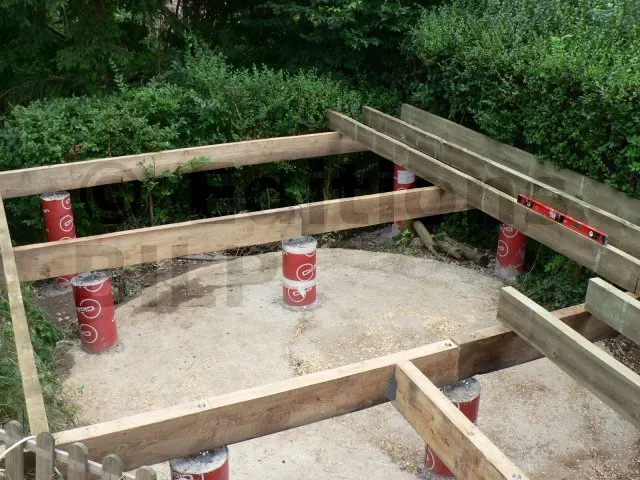

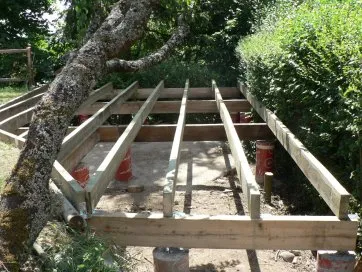

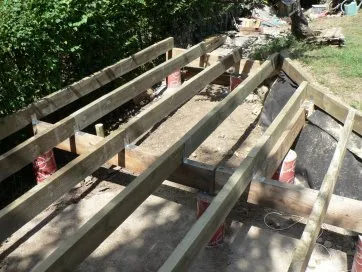

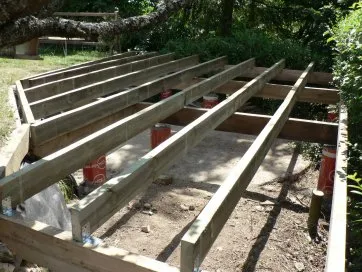

Fixation des poutres porteuses sur les plots 1
Pour fixer les poutres porteuses sur les plots en béton, il existe plusieurs méthodes et techniques. Vous pouvez notamment avoir recours à des pieds de poteaux réglables vario qui se fixent aux plots soit par des goujons d’ancrages, soit des vis d’ancrage béton, soit par scellement chimique des tiges filetées et que l’on serre avec des écrous et des rondelles. Par contre, la fixation aux poutres porteuses se fait grâce à des pointes annelées ou des tiges filetées que l’on serre avec des écrous et des rondelles.


Fixation des poutres porteuses sur les plots 2
Vous pouvez également utiliser des chevilles à frapper en disposant quelques cales PVC sous les poutres porteuses, des tiges filetées que l’on scelle dans le béton encore frais avec un écrou + rondelle, des connecteurs plats métalliques, des équerres ou des vis MULTI-MONTI TimberConnect que l’on fixe par le dessus.
Fixation des poutres porteuses sur les plots 3

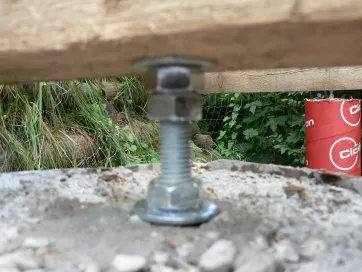

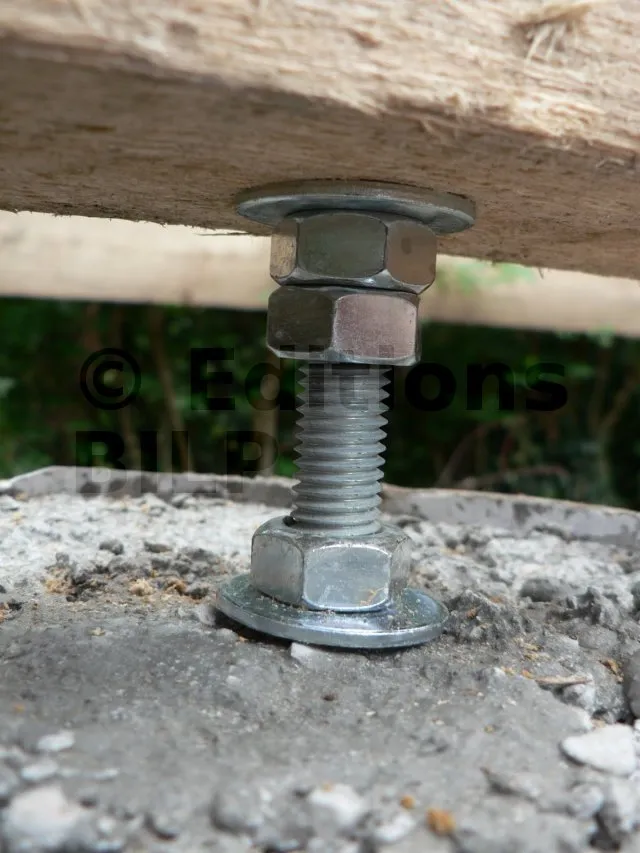

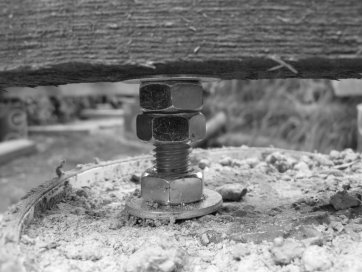

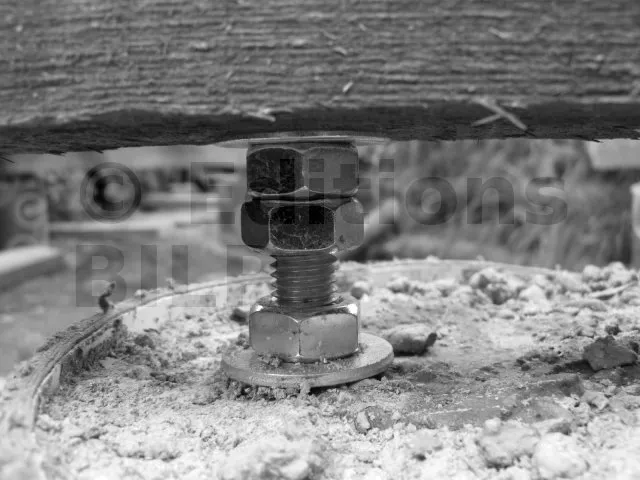

Détails des fixations des poutres porteuses sur les plots en béton 1

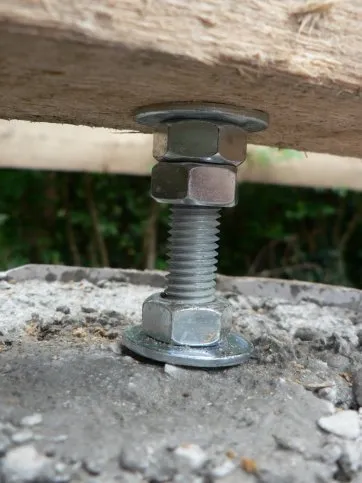

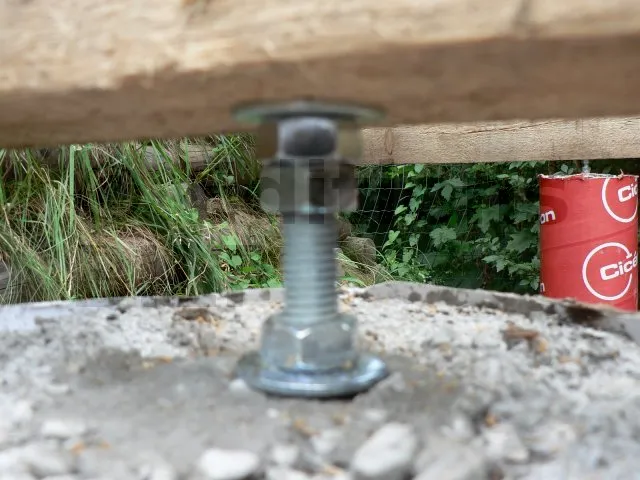

Pour ce projet, dans le but d’éviter le contact direct de la poutre porteuse au plot en béton, nous avons utilisé des tiges filetées que l’on a scellé dans le béton frais avant de mettre des écrous et des rondelles.


Détails des fixations des poutres porteuses sur les plots en béton 2
Détails des fixations des poutres porteuses sur les plots en béton 3

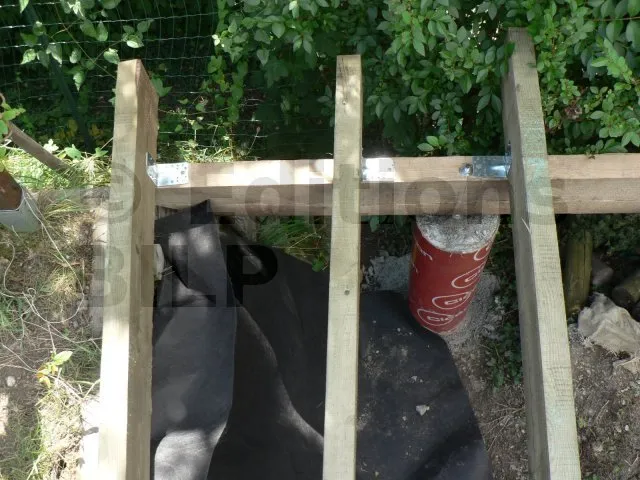

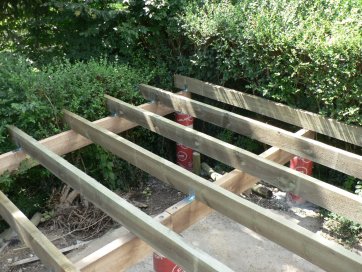

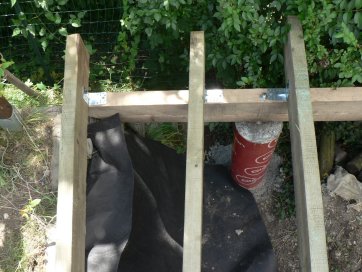

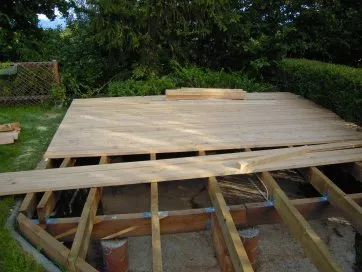

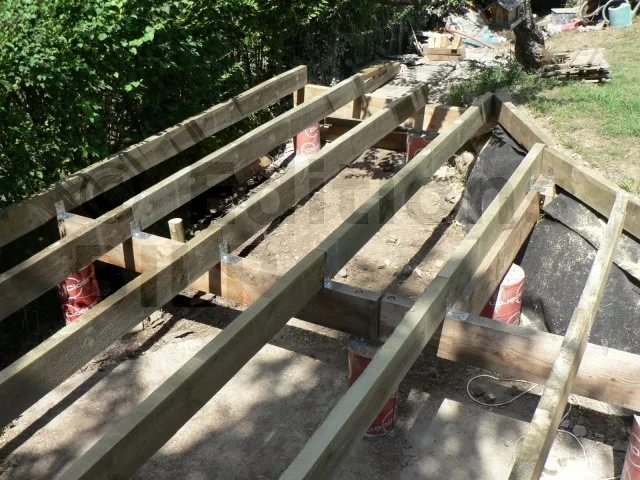

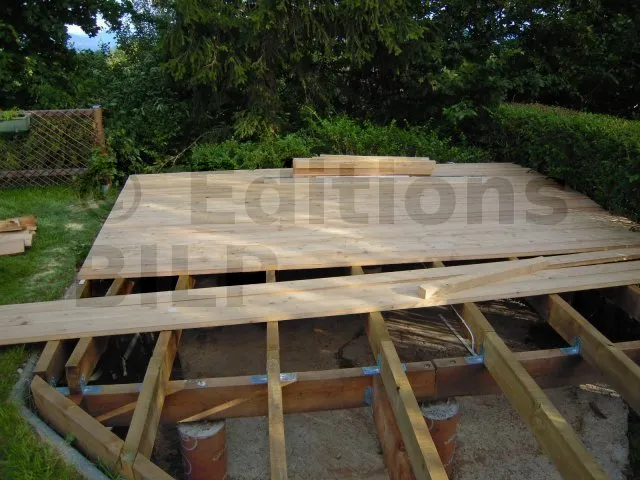

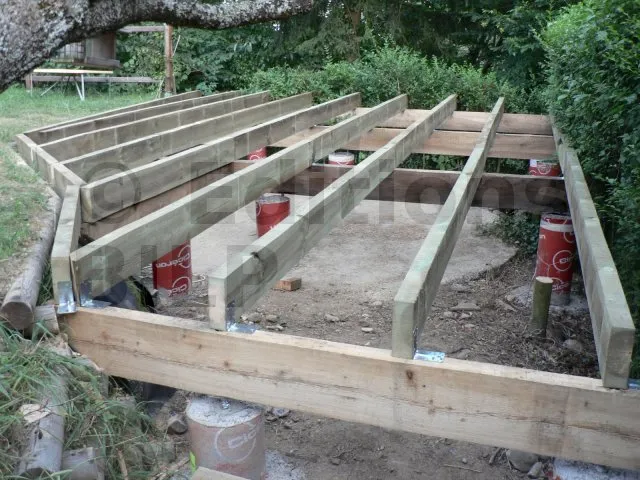

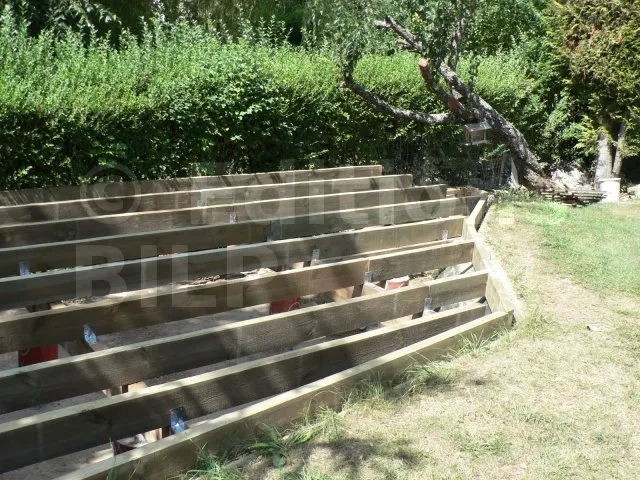

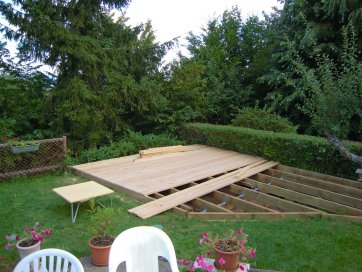

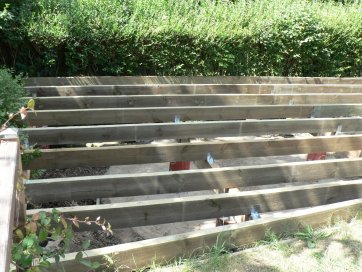

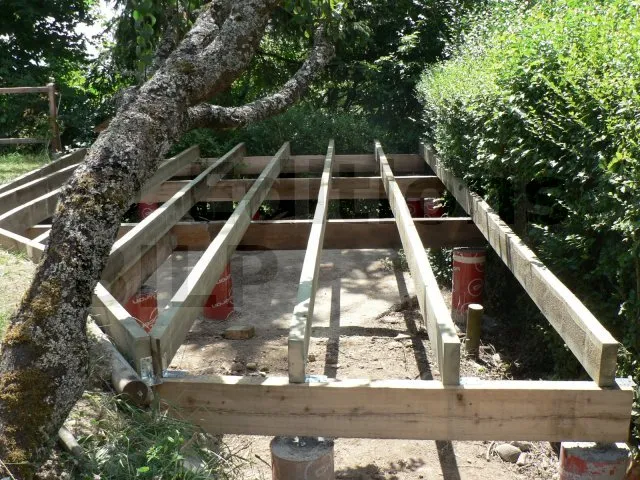

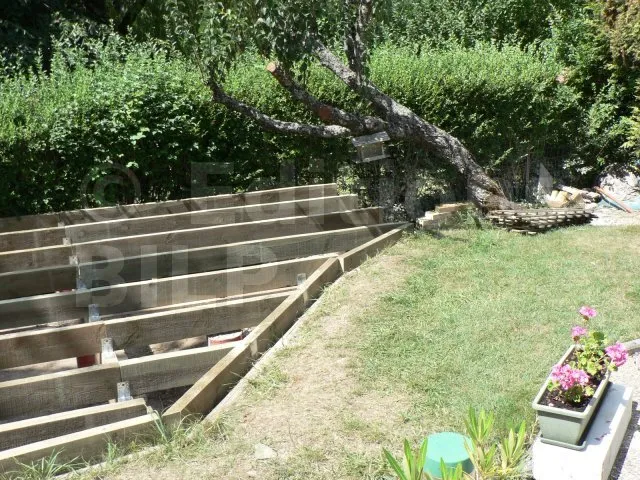

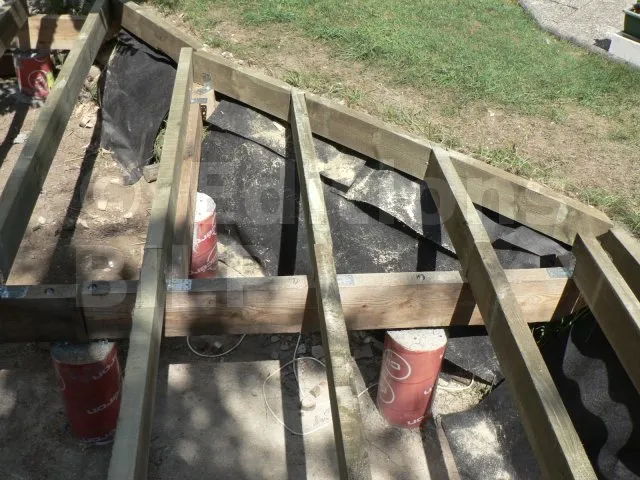

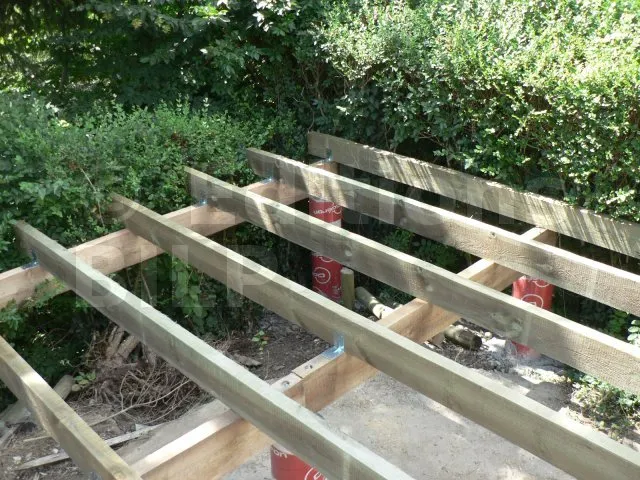

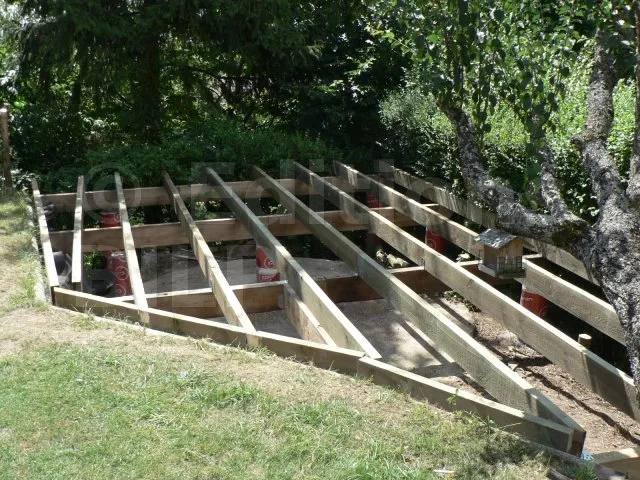

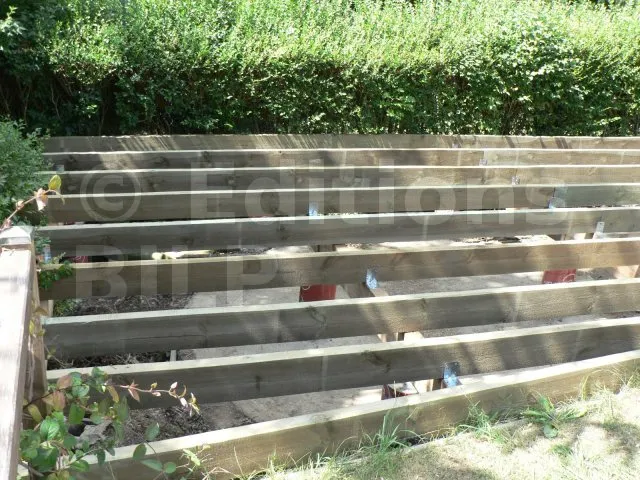

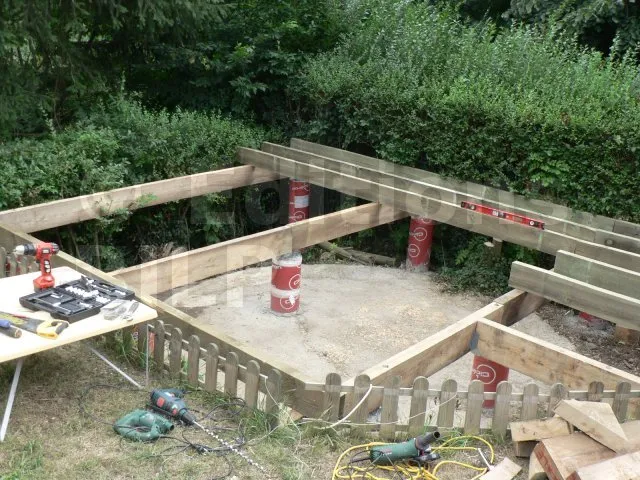

Pose des solives 1
Il existe deux possibilités pour la fixation des solives : Soit avec des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs. Soit avec des vis CombiConnect qui seront fixées par le dessus des solives.

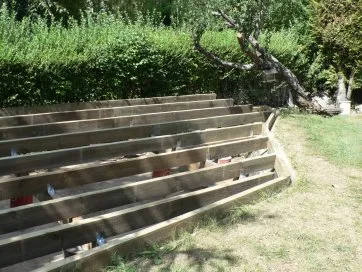

Pose des solives 2
Pose des solives 3

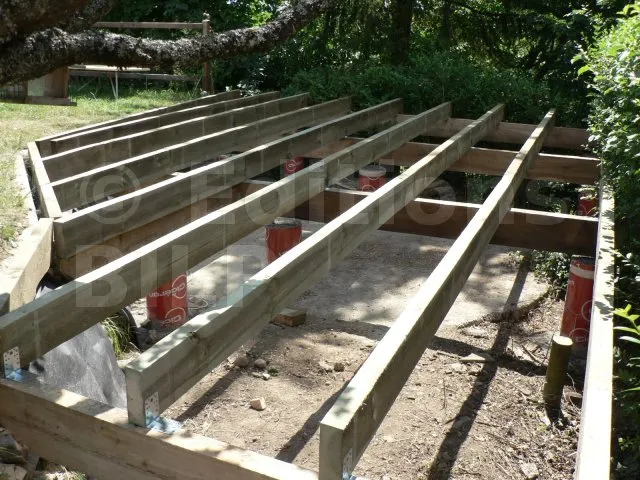

Pose des solives 4


Pose des solives 5
Pose des solives 6

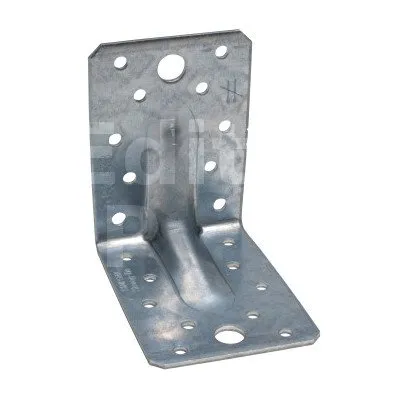

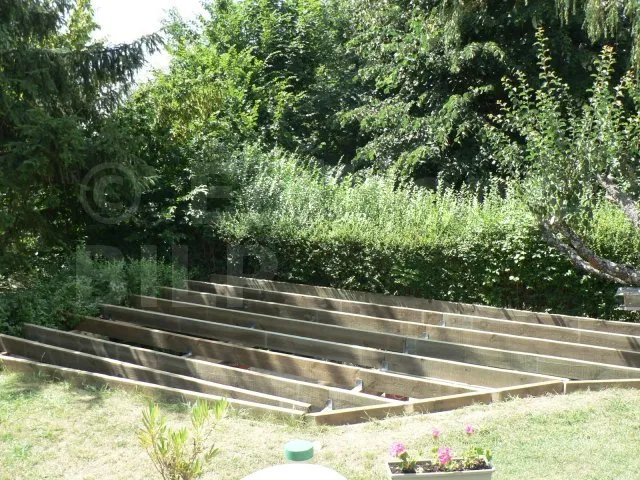

Sur ce projet, la fixation des solives a été faite avec des équerres renforcées qui peuvent être fixées avec des pointes annelées ou des vis connecteurs.
Pose des solives 7


Pose des solives 8
Pose des solives 9
Pose des solives 10


Pose des solives 11
Pose des solives 13
Pose des solives 14

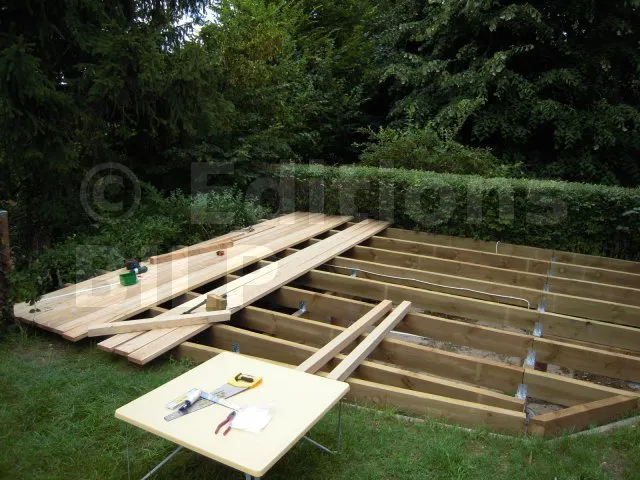

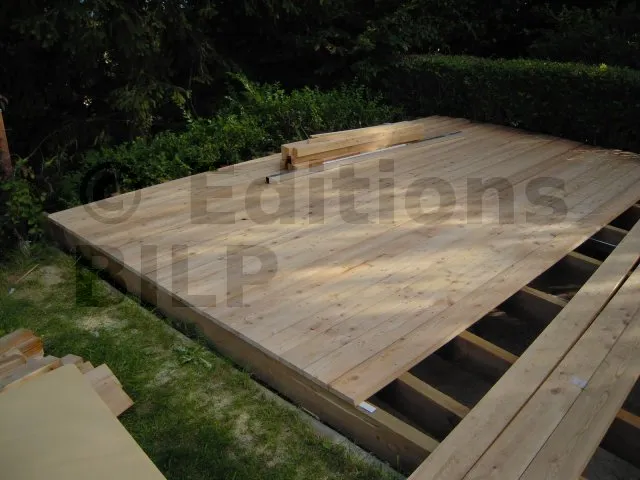

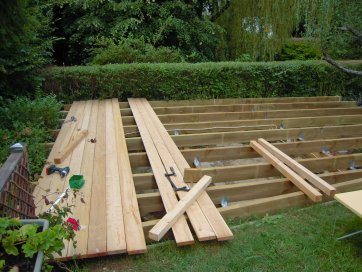

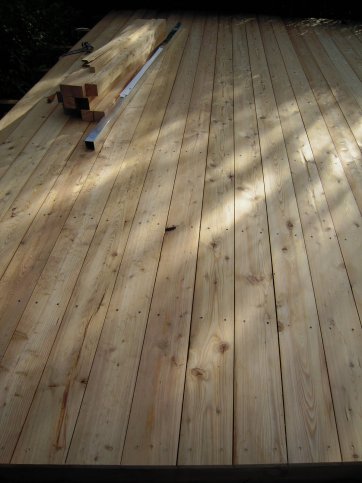

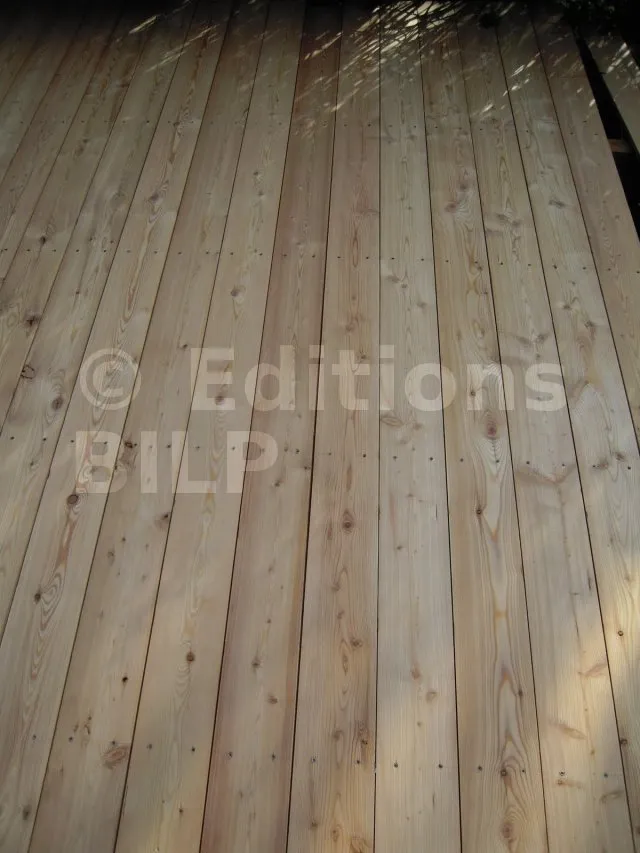

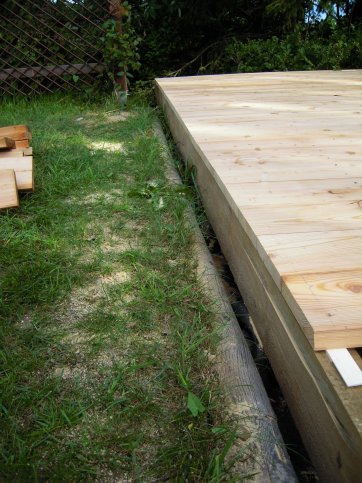

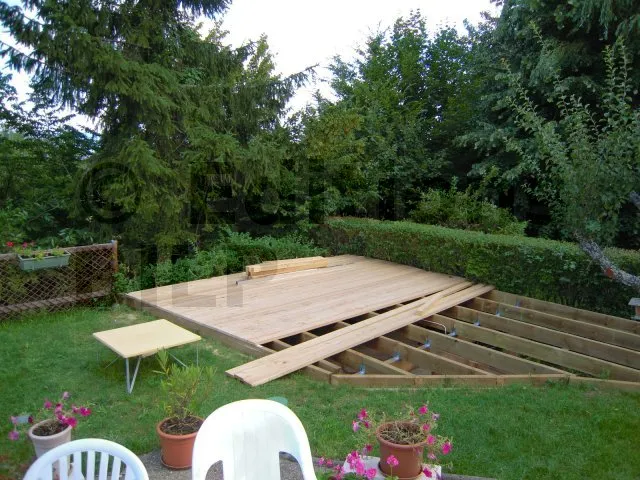

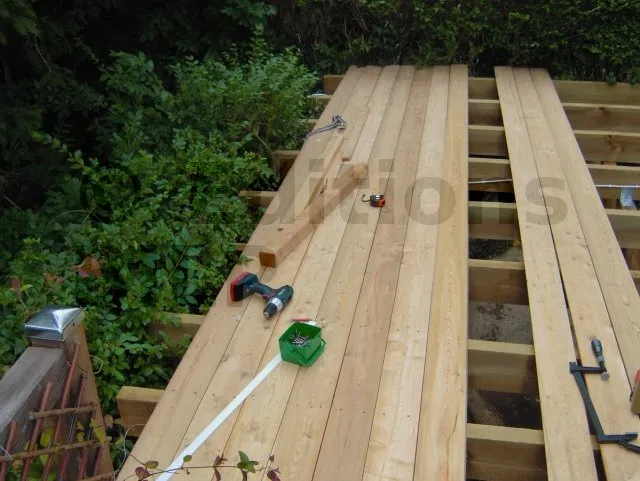

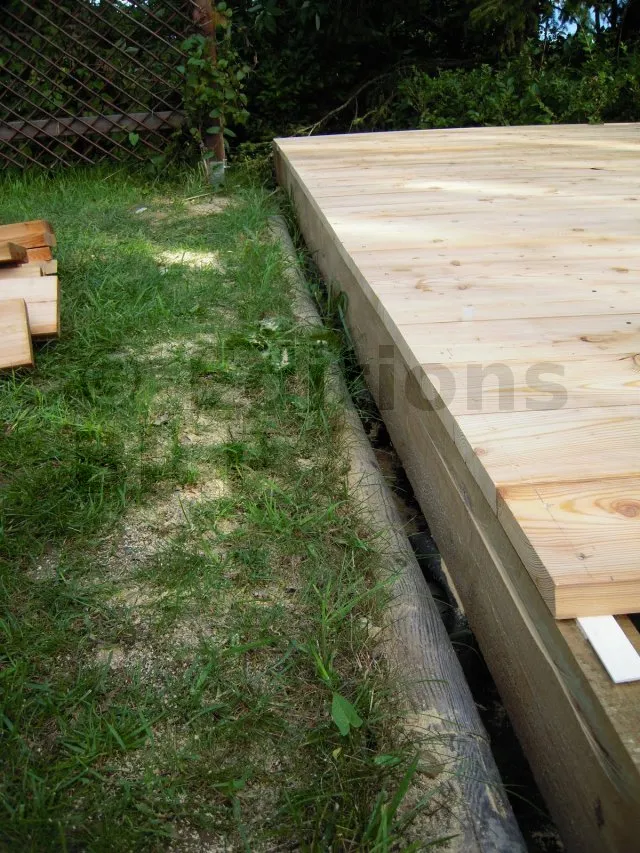

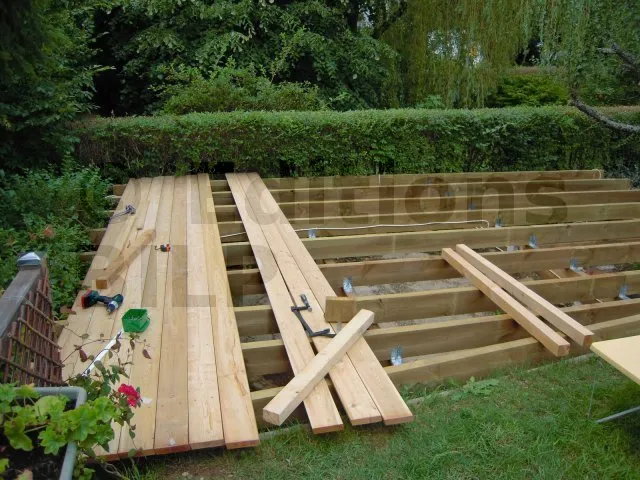

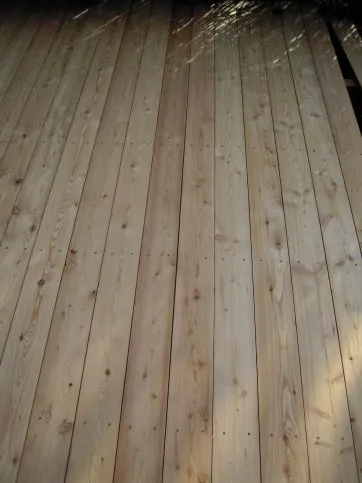

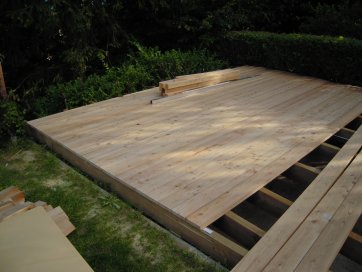

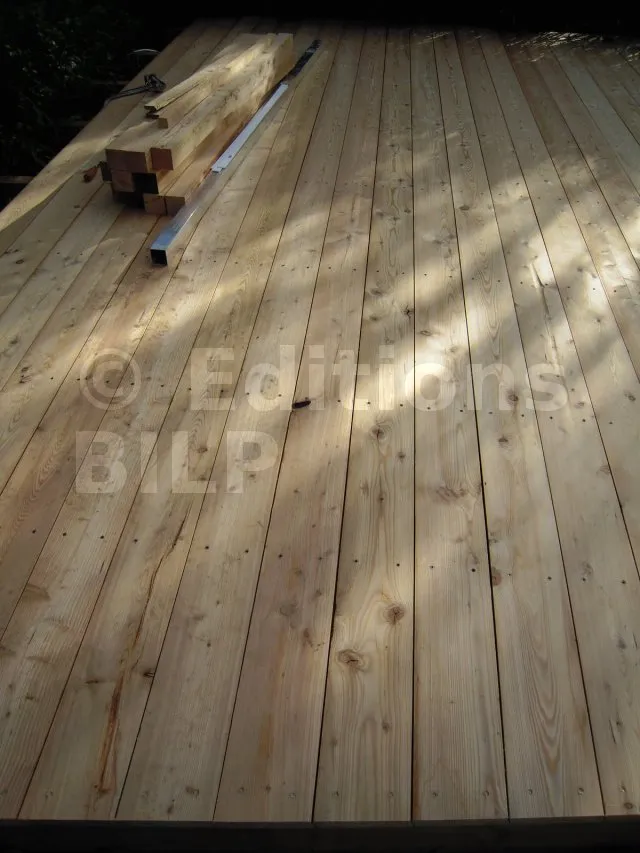

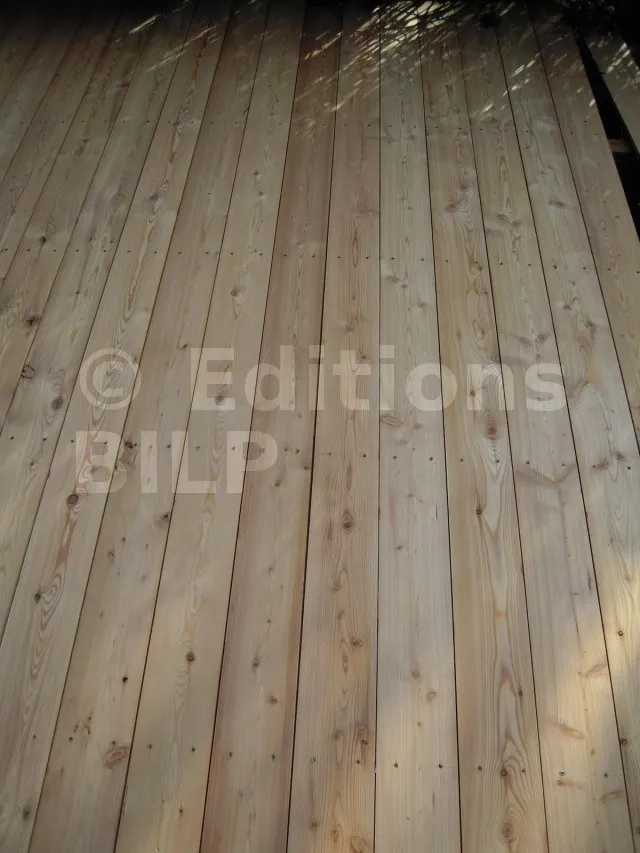

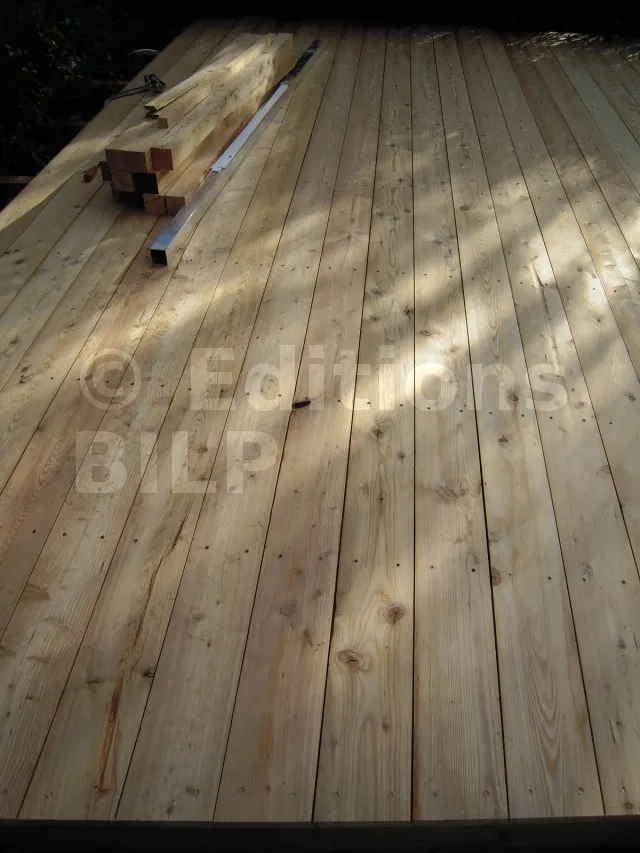

Vue des lames de platelage 1
Pour la pose du platelage, vous avez le choix entre des fixations invisibles ou des fixations apparentes. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, pour des fixations apparentes, vous devrez utiliser des vis INOX.

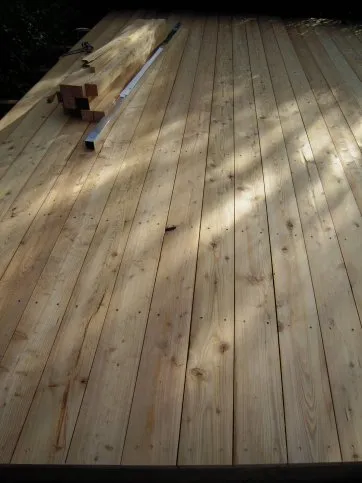

Vue des lames de platelage 2
Vue des lames de platelage 3


Vue des lames de platelage 4
Vue des lames de platelage 5
Vue des lames de platelage 6


Vue des lames de platelage 7

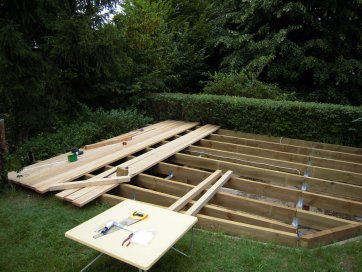

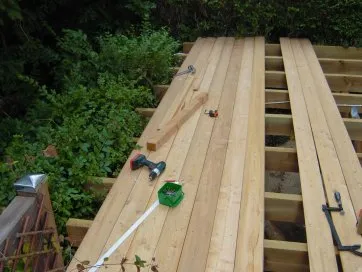

Pour éviter le contact direct entre les lames de platelage et les solives, des cales en plastiques y ont été insérées avant de fixer définitivement les lames avec les vis INOX.
Vue des lames de platelage 8
Vue des lames de platelage 9

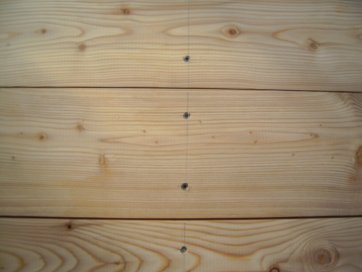

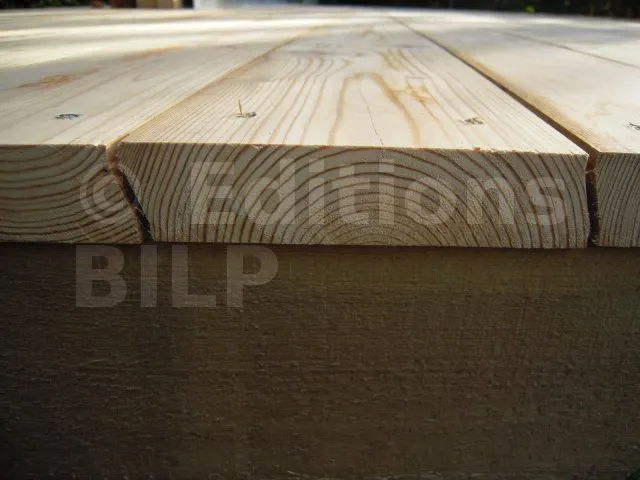

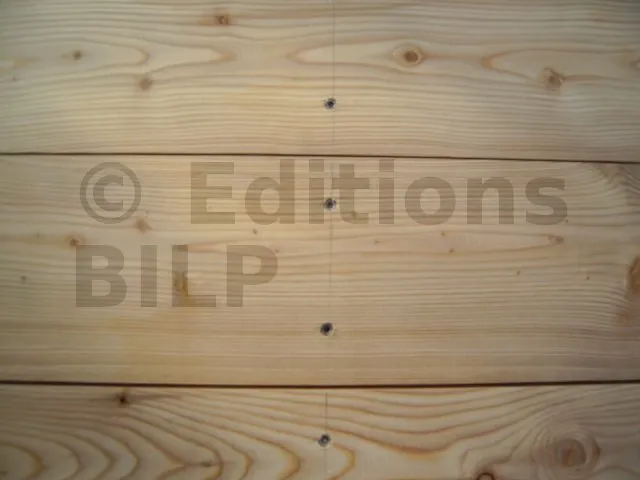

Détails des fixations des lames de platelage 1
La répartition des vis se fait systématiquement en placant deux vis Inox.
Détails des fixations des lames de platelage 2

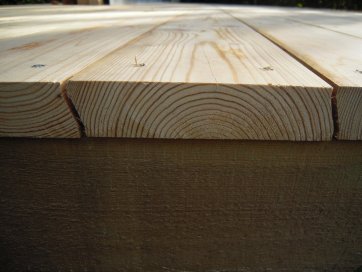

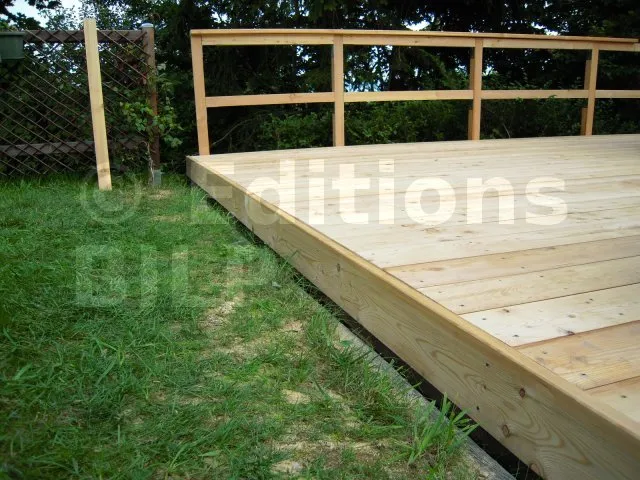

Vue des bandeaux de finition 1
Il existe différents types de bandeau de finition. Pour notre cas, nous avons opté pour des bandeaux devant car la hauteur à dissimuler n’est pas très importante. Leurs fixations se font également par l’intermédiaire des vis INOX comme pour les lames.


Vue des bandeaux de finition 2

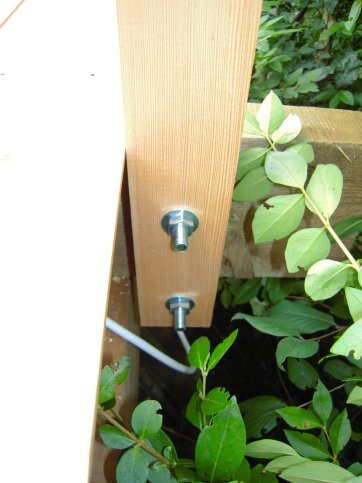

Fixation du garde-corps 2

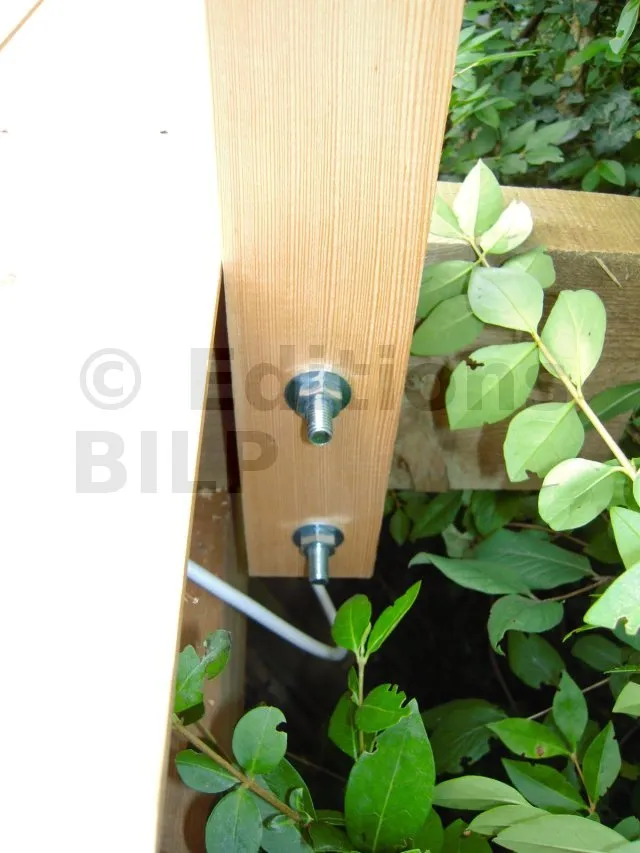

La fixation du garde-corps a été réalisée avec des tiges filetées que l’on serre avec des écrous et des rondelles.
Fixation du garde-corps 1
La structure du garde-corps a été assemblée avec des équerres renforcées qui peuvent être fixées soit avec des pointes annelées, soit avec des vis connecteurs.

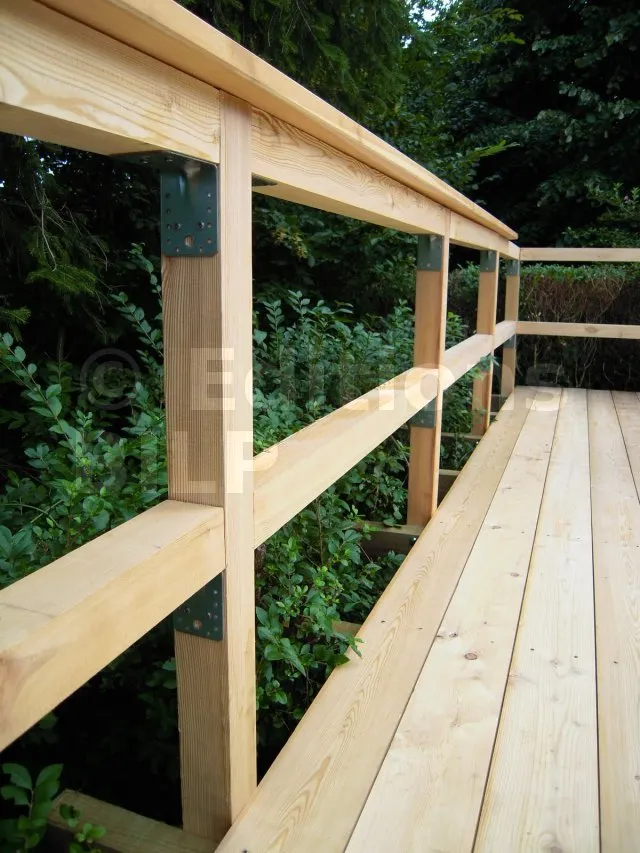

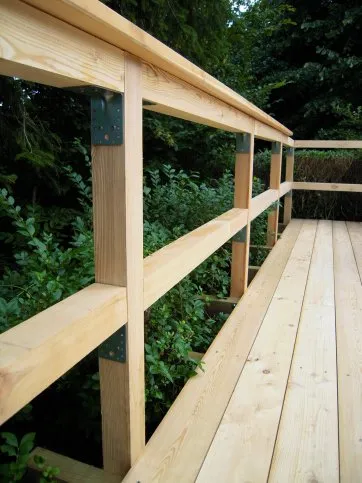

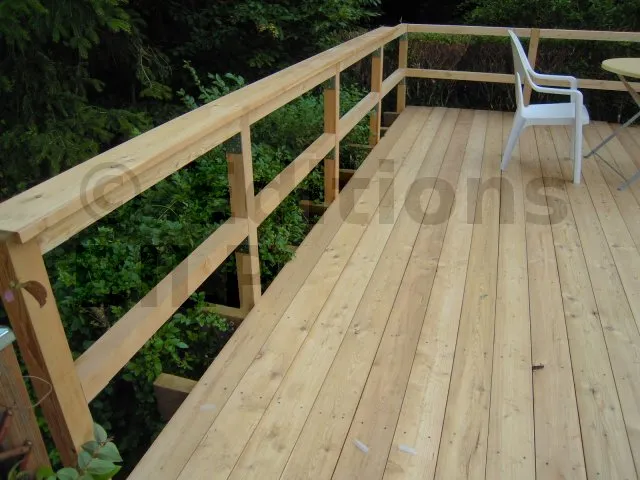

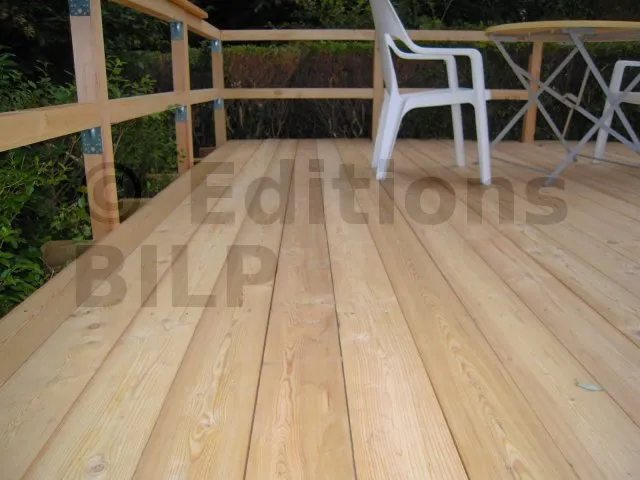

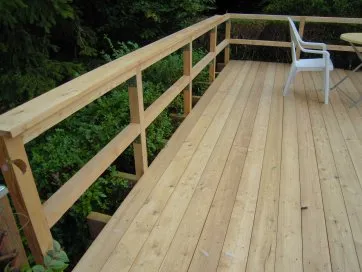

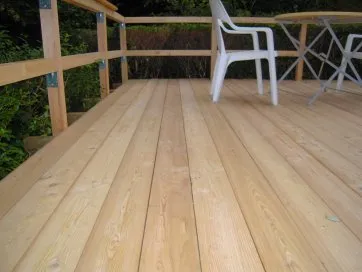

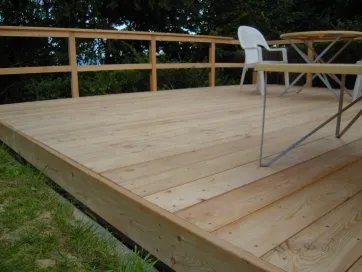

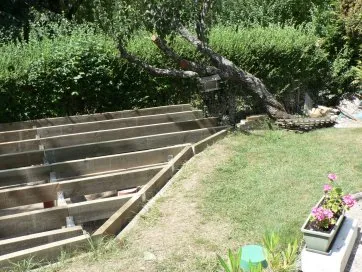

Vue du garde-corps 1
Vue du garde-corps 2
Vue du garde-corps 3

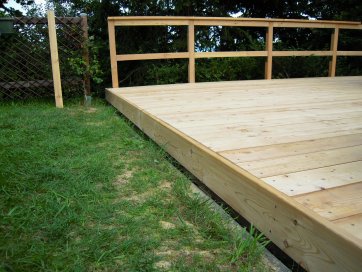

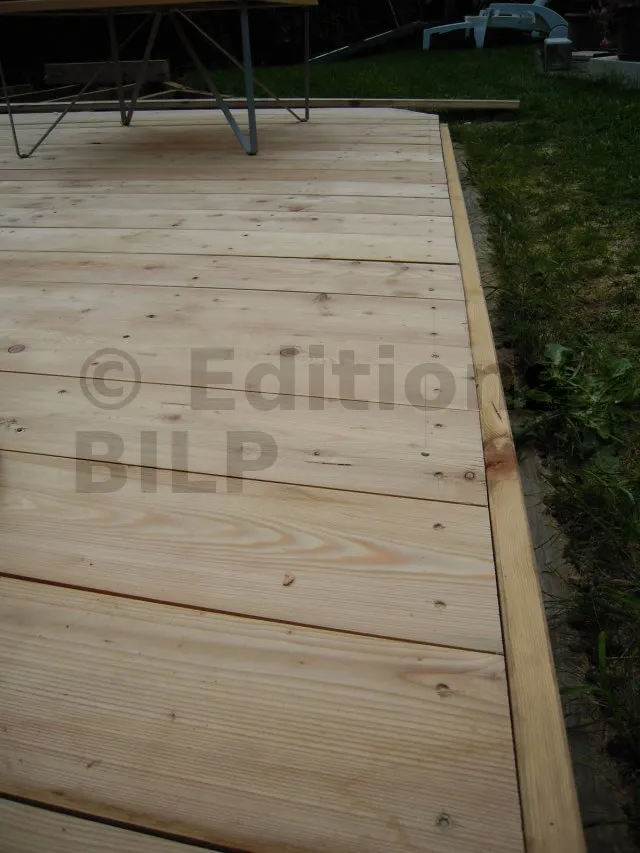

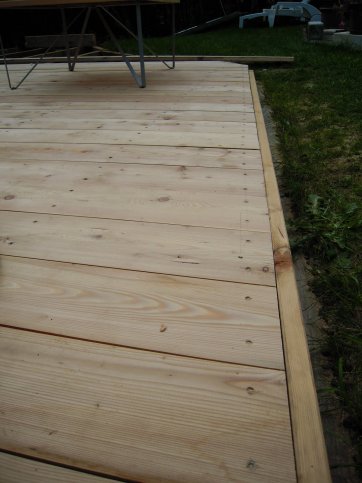

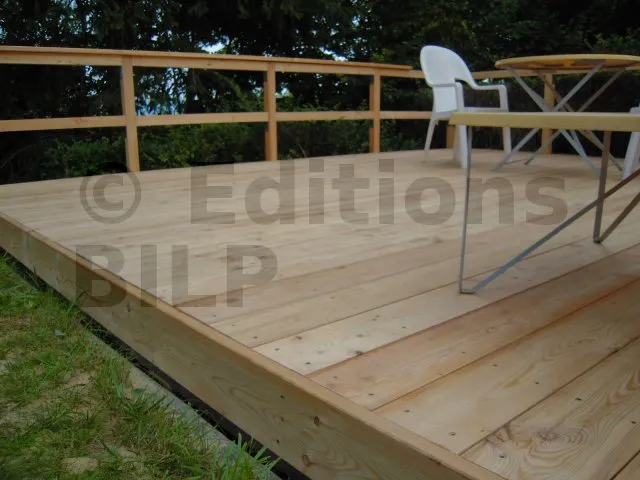

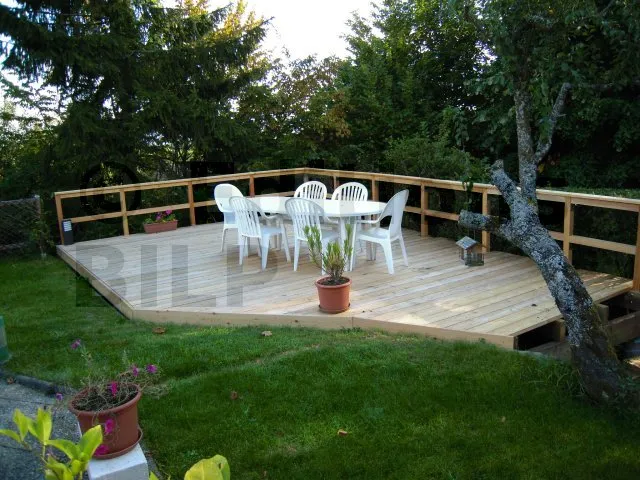

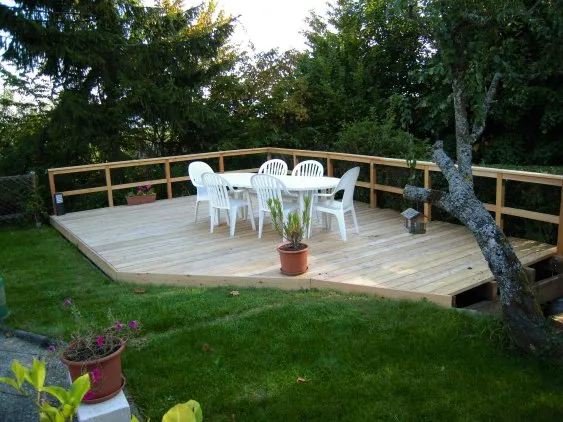

Vue de la terrasse terminée 1

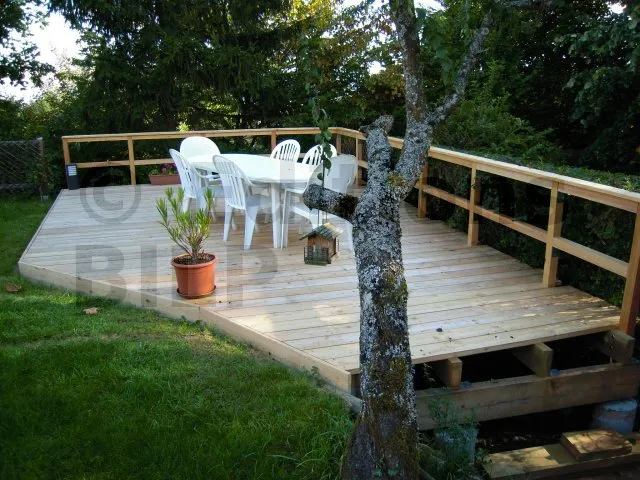

Vue de la terrasse terminée 2

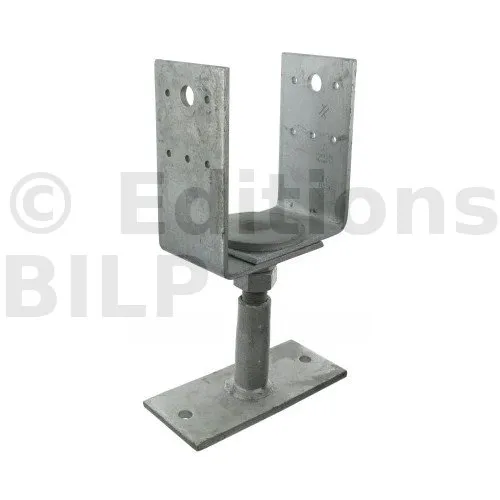

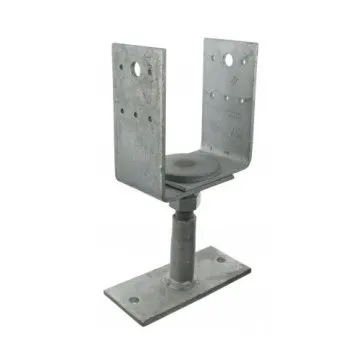

Pieds de poteau en U - réglable en LARGEUR ET HAUTEUR
Pieds de poteau en U - réglable en LARGEUR ET HAUTEUR

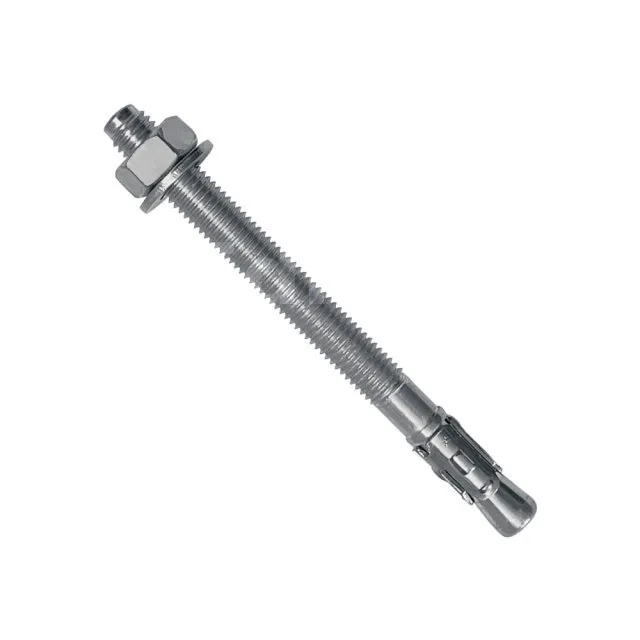

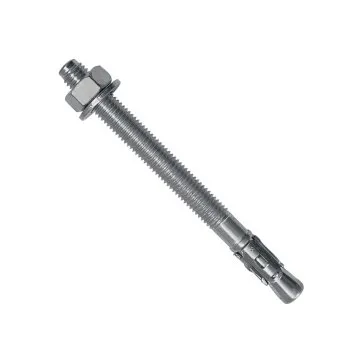

Goujons d’ancrage WA et FM 753 EVO
Goujons d’ancrage WA et FM 753 EVO

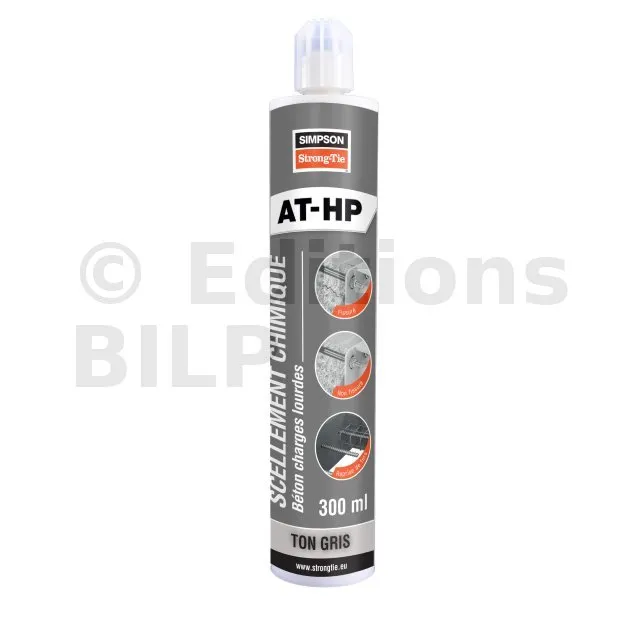

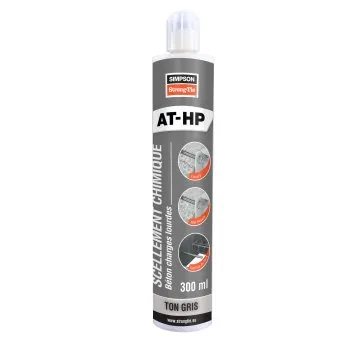

Les résines de scellement chimique
Les résines de scellement chimique

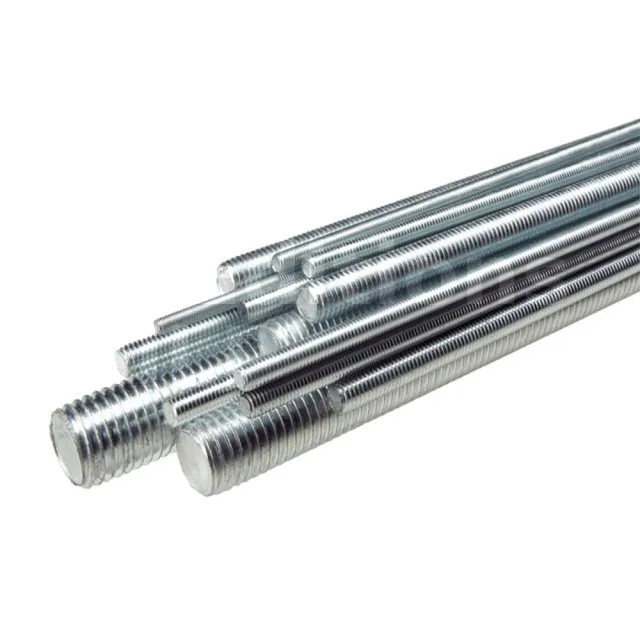

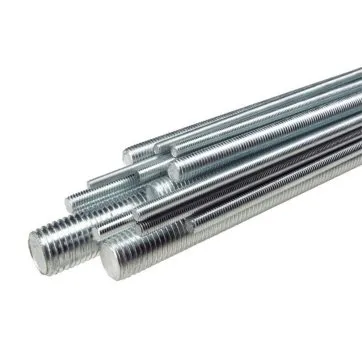

Tiges filetées
Tiges filetées

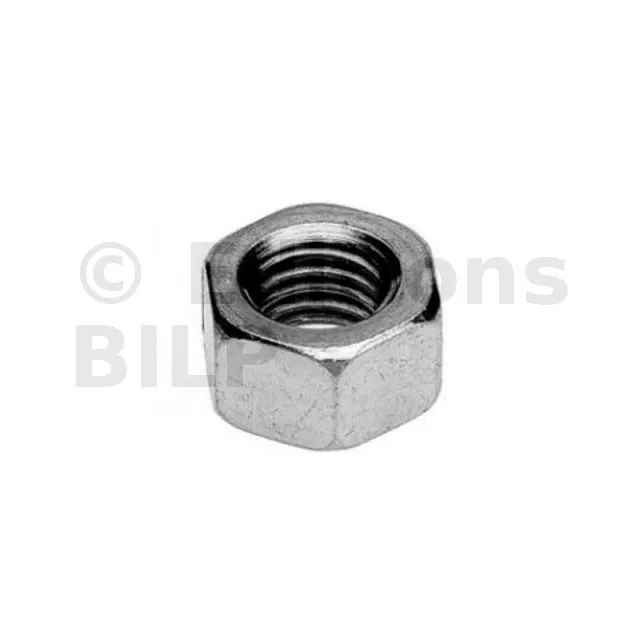

Écrous hexagonaux
Écrous hexagonaux
Rondelles pour boulons de charpente
Rondelles pour boulons de charpente

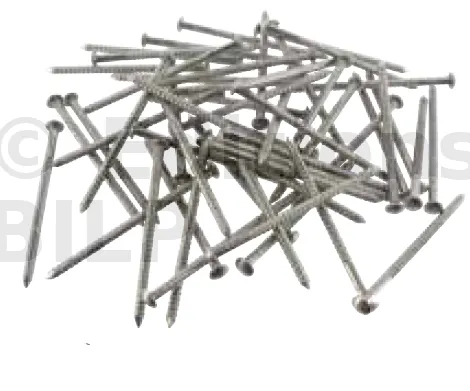

Pointes annelées
Pointes annelées

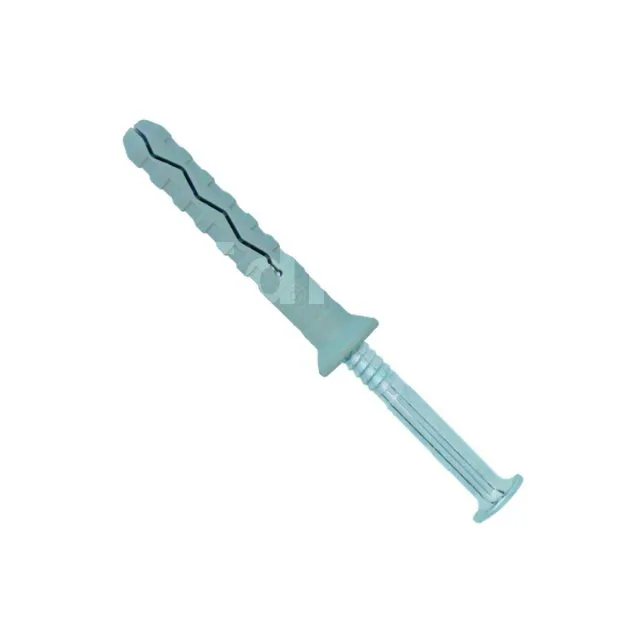

Cheville à frapper
Cheville à frapper

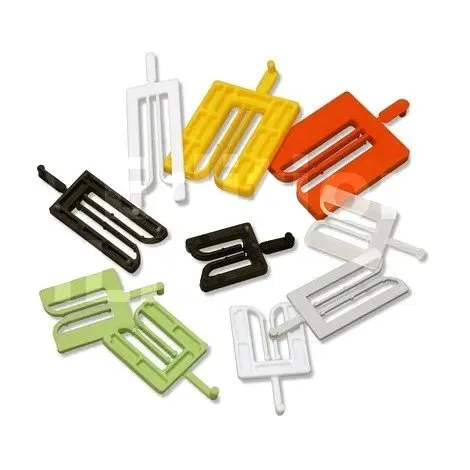

 Cales en plastique et bandes d’isolation phonique
Cales en plastique et bandes d’isolation phonique

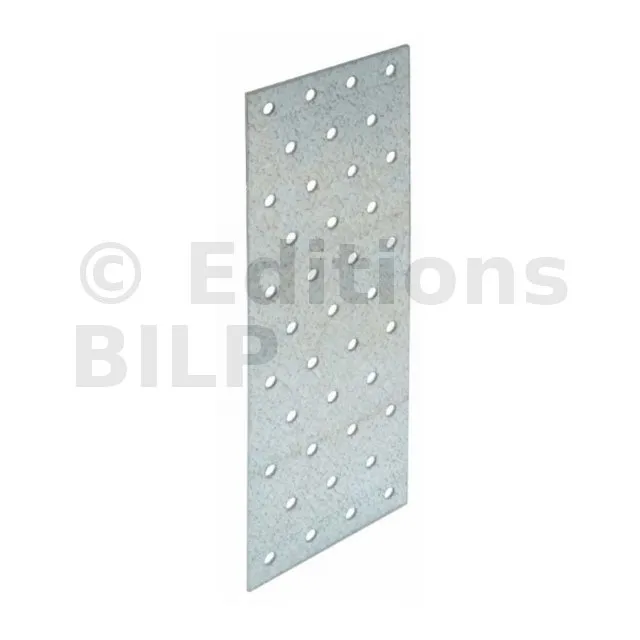

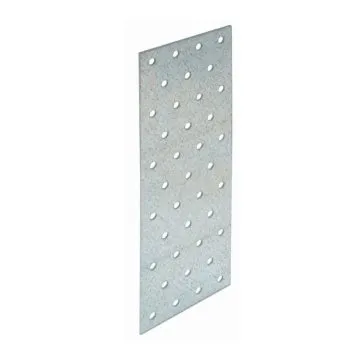

Plaques Perforées
Plaques Perforées

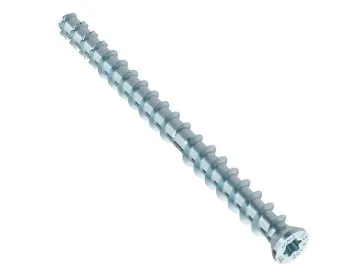

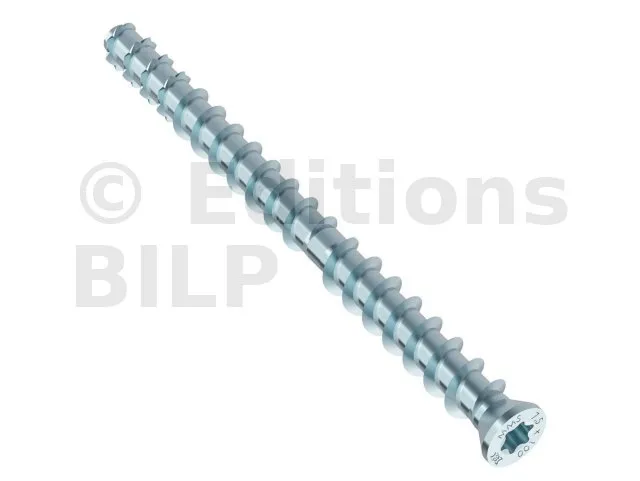

HECO MULTI-MONTI TimberConnect
HECO MULTI-MONTI TimberConnect

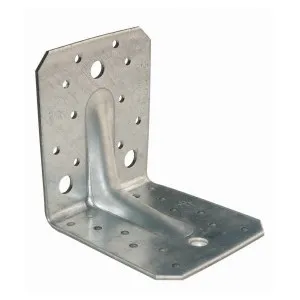

Les équerres
Les équerres

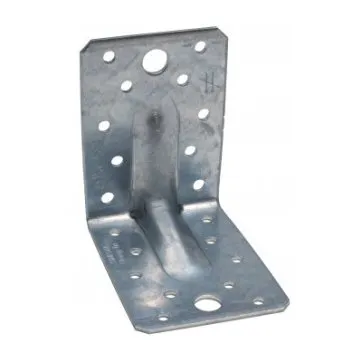

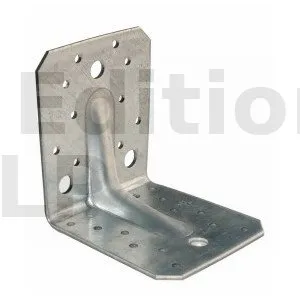

Équerres renforcées SPÉCIALES symétriques pour le BOIS
Équerres renforcées SPÉCIALES symétriques pour le BOIS

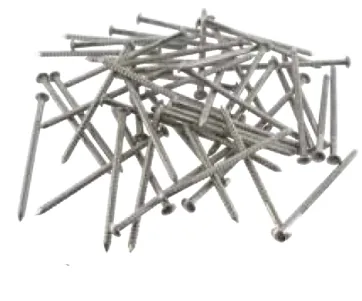

Pointes annelées
Pointes annelées

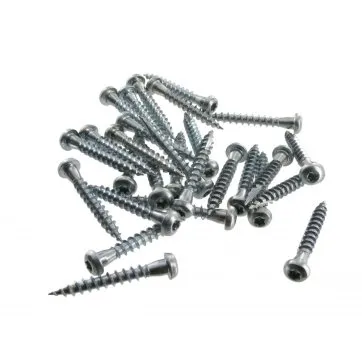

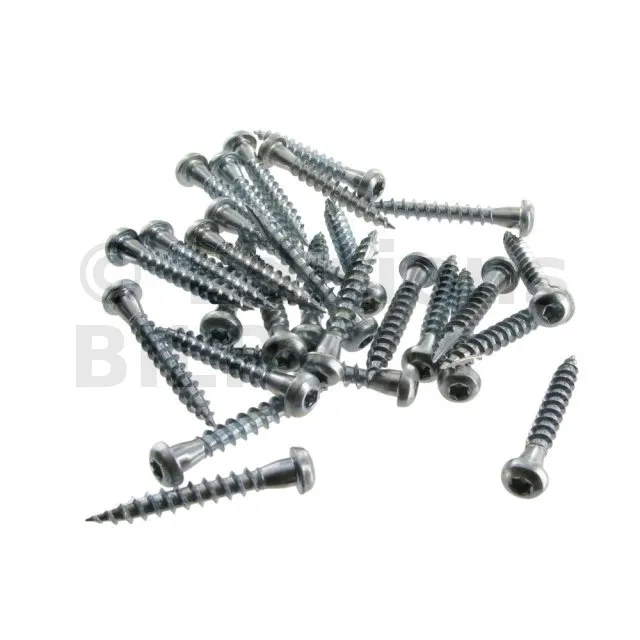

Vis pour connecteurs tête Torx - Diamètre 5mm
Vis pour connecteurs tête Torx - Diamètre 5mm

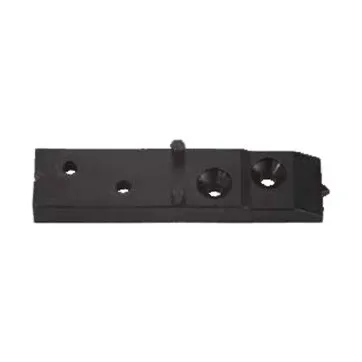

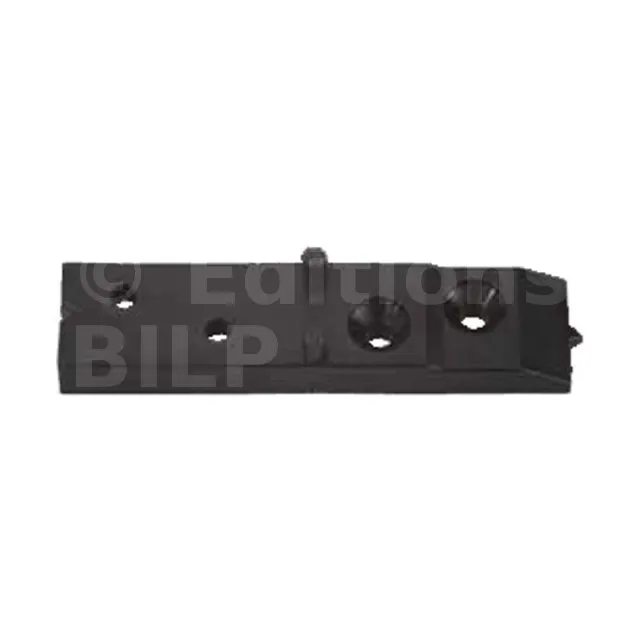

Clips invisible pour lame de terrasse à fixation par le dessous
Clips invisible pour lame de terrasse à fixation par le dessous

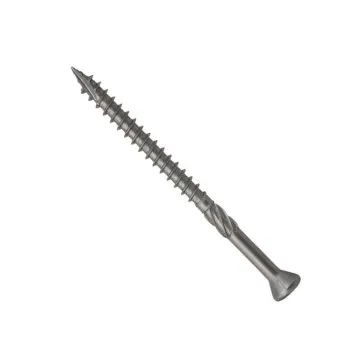

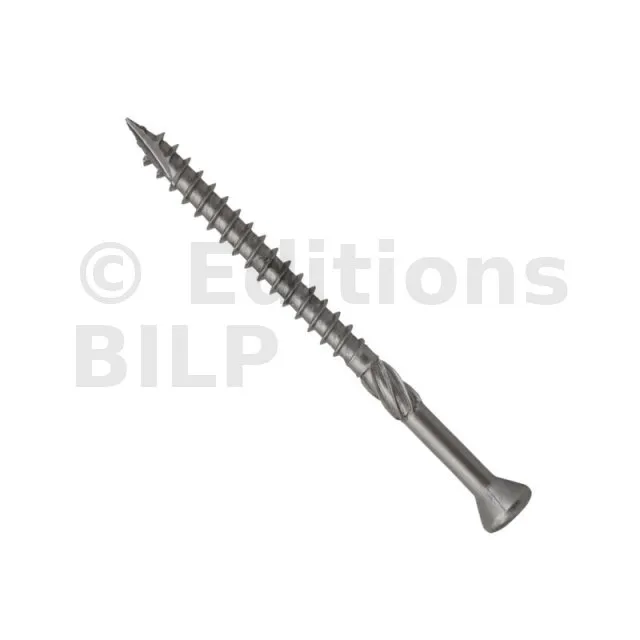

Vis INOX, tête fraisée, pour bois résineux
