Terrasse en bois sur structure mixte : dalle en béton + poutres porteuses Olivier M.

Bruno Caillard

Cette très large et magnifique terrasse en bois présentant un jeu d’escalier a permis de transfigurer complètement cette habitation. La hauteur de seuil et la configuration du terrain nous a conduit à adopter une structure sur poutres porteuses reposant sur des plots maçonnés.
Voici un petit aperçu des plans de ce projet.

Voici la réalisation du projet en quelques images :

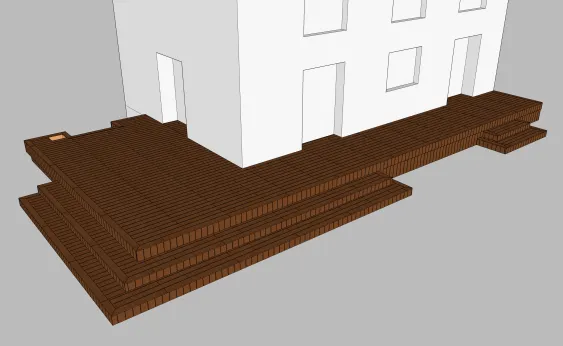

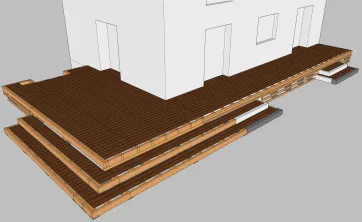

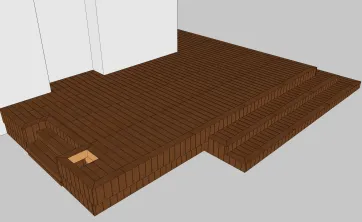

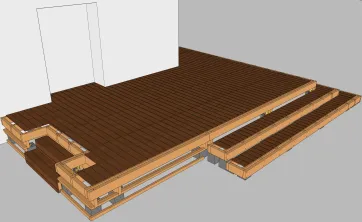

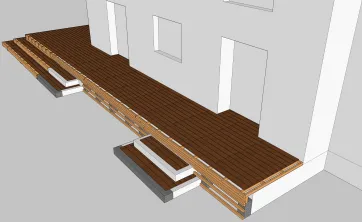

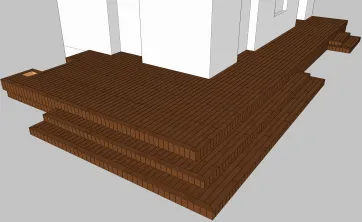

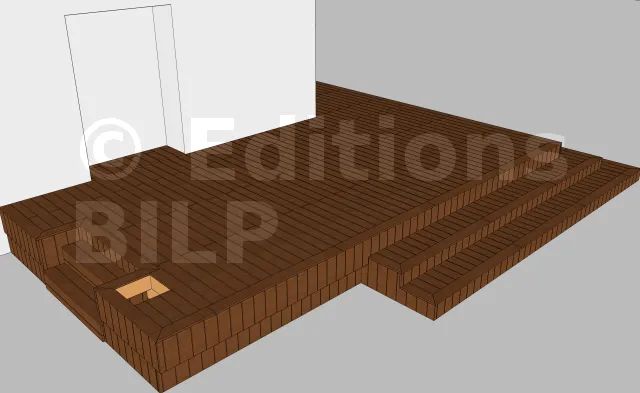

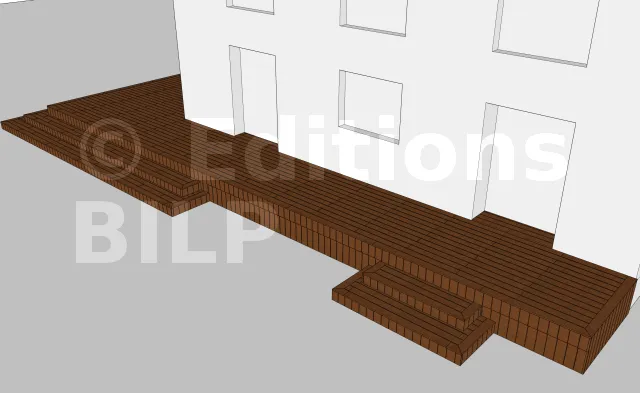

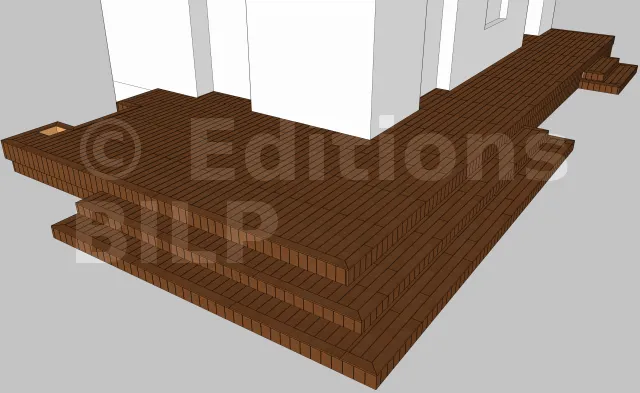

Vue en perspective 1

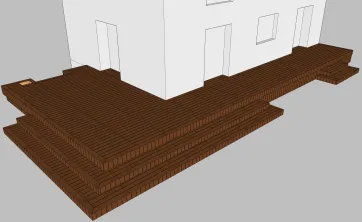

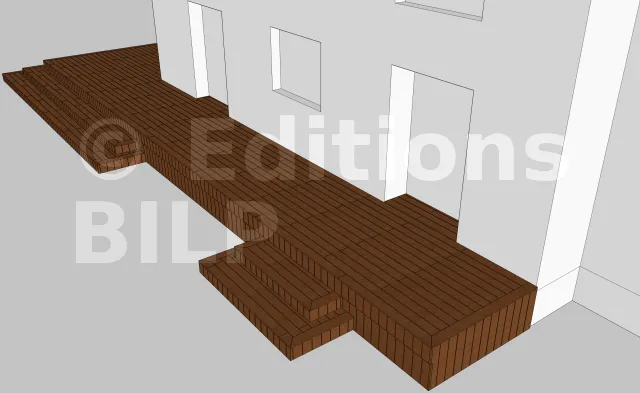

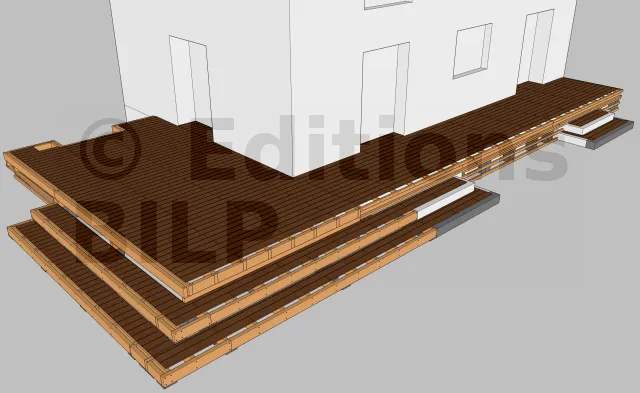

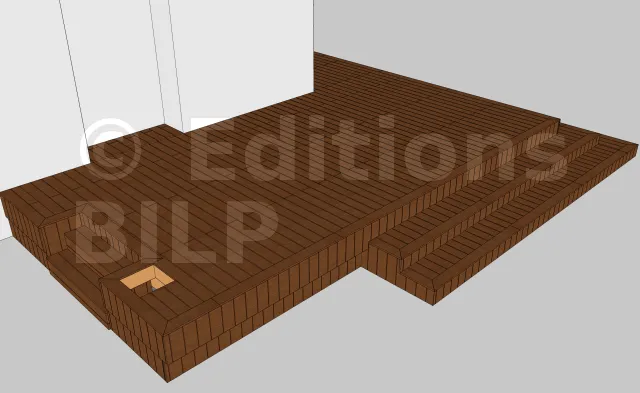

Vue en perspective 2

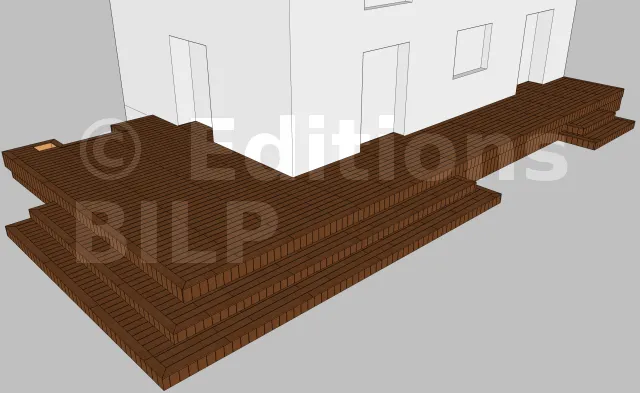

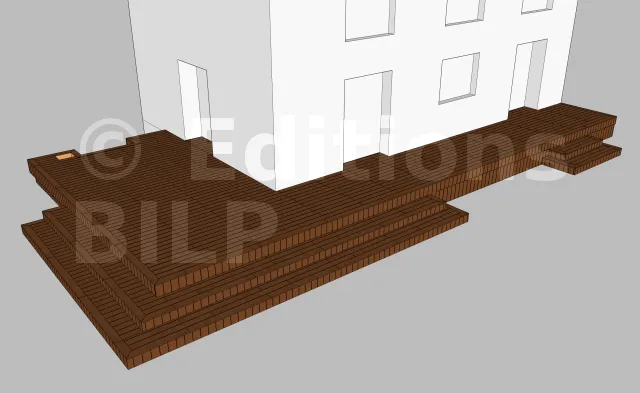

Vue en perspective 3

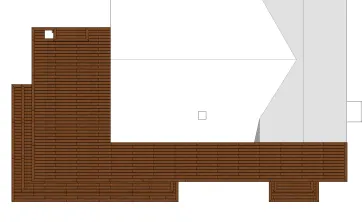

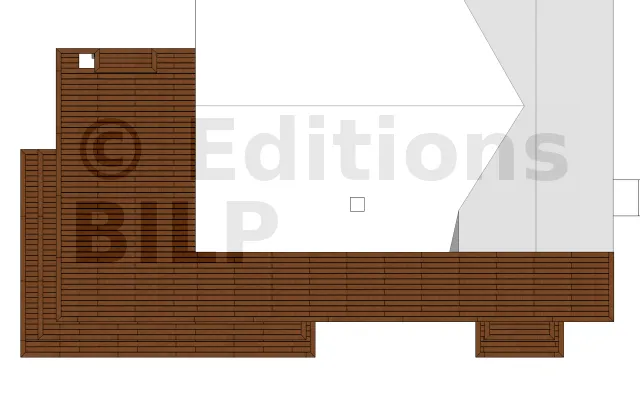

Vue de haut

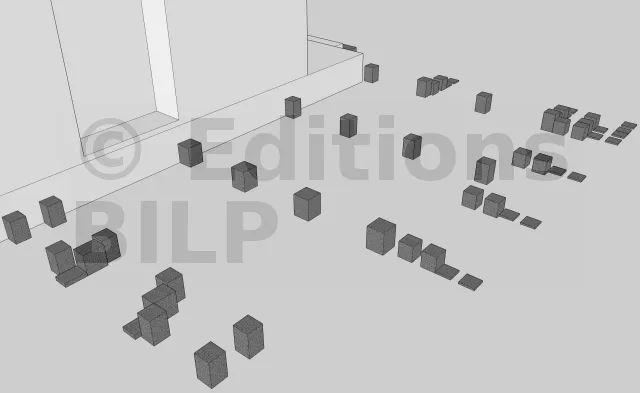

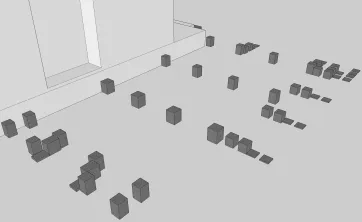

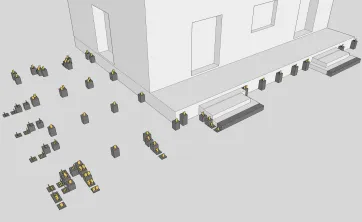

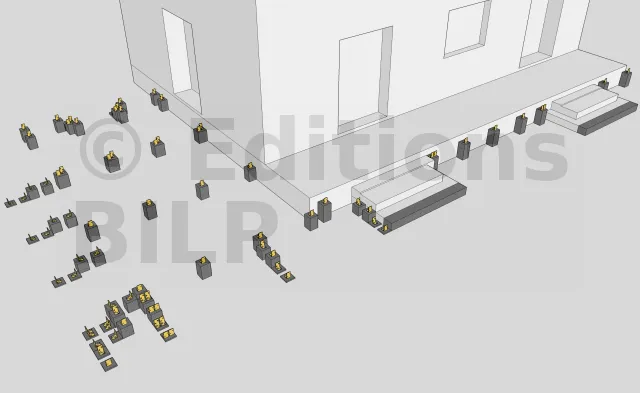

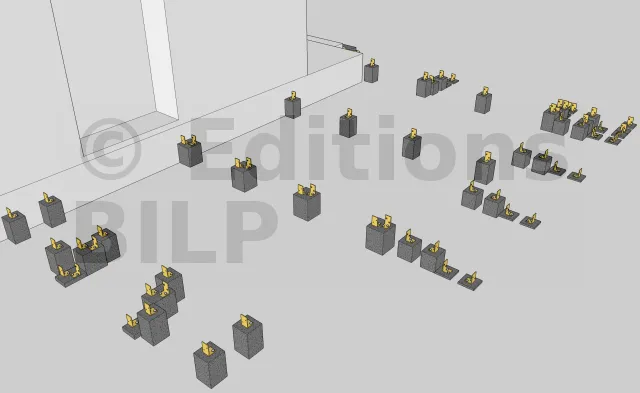

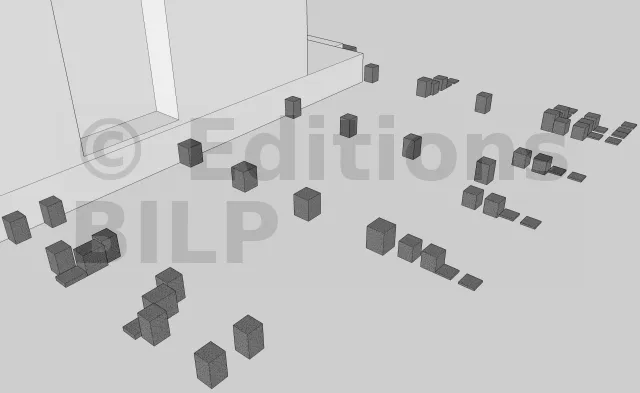

Répartition des plots en béton 1
La première étape de la mise en œuvre est la réalisation des plots en béton. Pour la détermination de l’emplacement des plots en béton, il faut tout d’abord calculer les divers éléments de la structure de la terrasse tels que l’entraxe maximum entre les supports, la section et la portée des solives, des poutres porteuses.

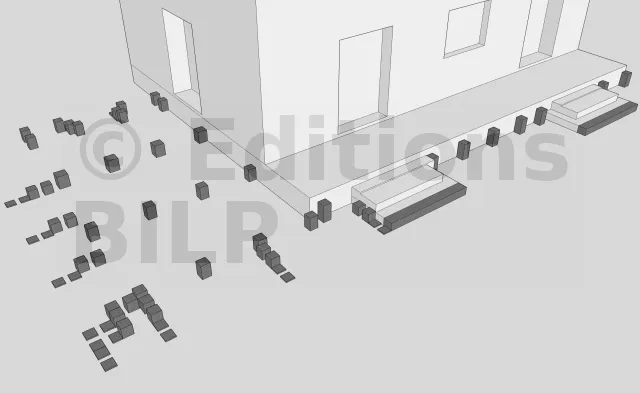

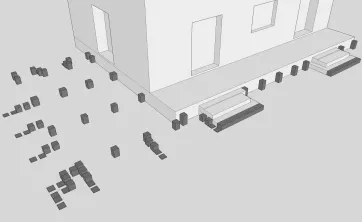

Répartition des plots en béton 2

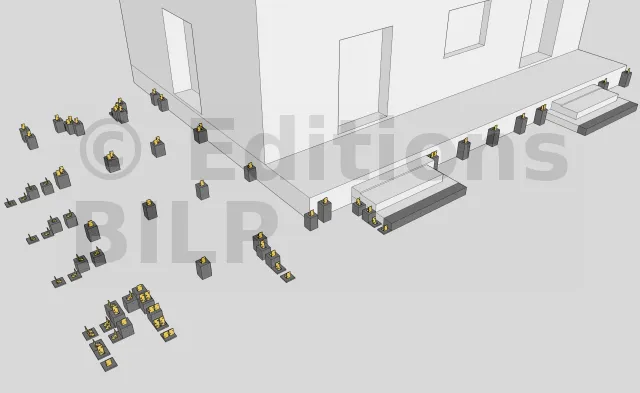

Vue des équerres sur les plots 1
Vue des équerres sur les plots 2

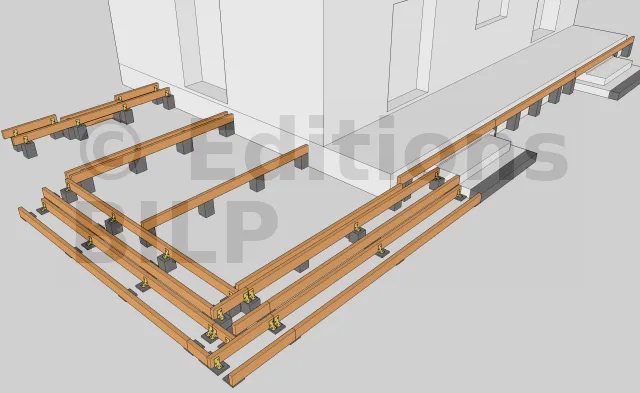

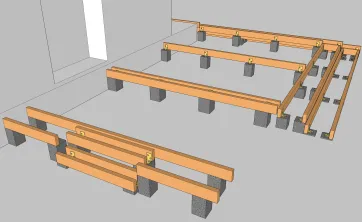

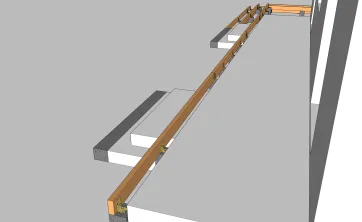

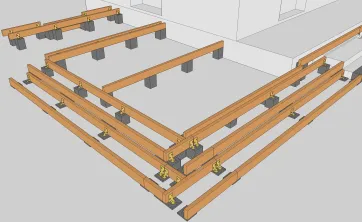

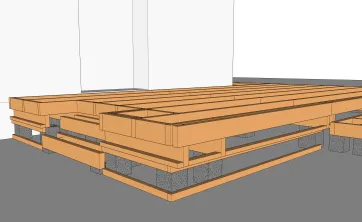

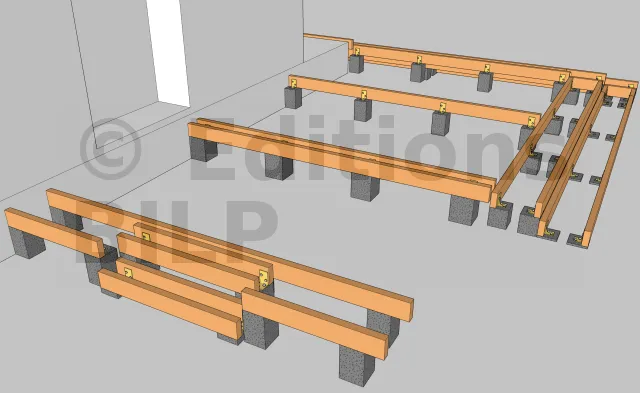

Pose des poutres porteuses 1

Il existe plusieurs méthodes pour la fixation des poutres porteuses sur les plots. Le choix de la méthode à mettre en œuvre dépend de plusieurs paramètres.
L’une des meilleures solutions est d’avoir recours à des pieds de poteaux réglables vario qui se fixent aux plots soit par des goujons d’ancrages, soit des vis d’ancrage béton, soit par scellement chimique des tiges filetées et par la suite les serrées avec des écrous et des rondelles.

Par contre, la fixation aux poutres porteuses se fait grâce à des pointes annelées ou des tiges filetées que l’on serre avec des écrous et des rondelles.

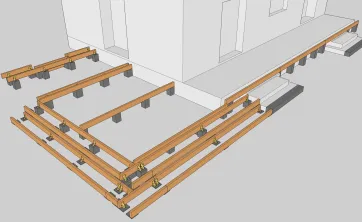

Pose des poutres porteuses 2
Vous pouvez également avoir recours à des chevilles à frapper en disposant quelques cales PVC sous les poutres porteuses.

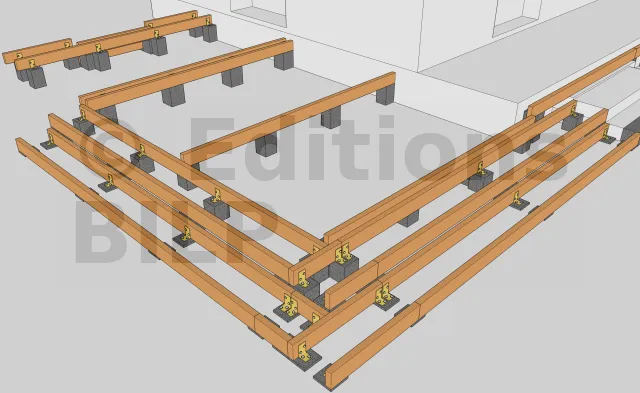

Pose des poutres porteuses 3
Pour la fixation des poutres porteuses sur les plots, vous pouvez également utiliser des tiges filetées que l’on scelle dans le béton encore frais avec un écrou + rondelle, des connecteurs plats métalliques ou des vis MULTI-MONTI TimberConnect que l’on fixe par le dessus.
Pose des poutres porteuses 4

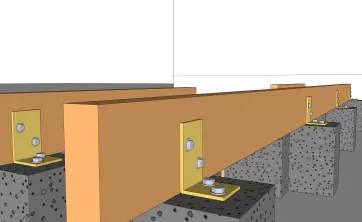

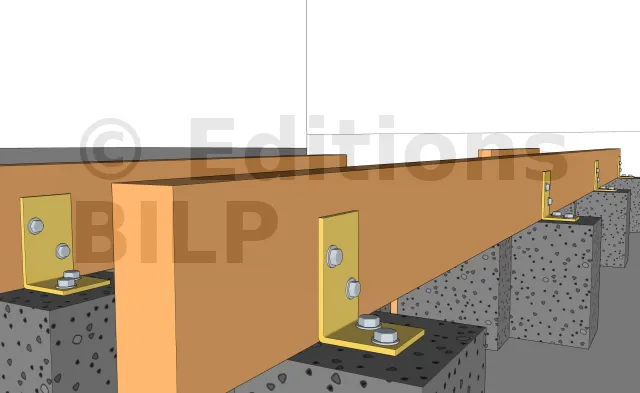

Détails des fixations des poutres porteuses sur les plots en béton
Pour ce projet en particulier, nous avons employé des équerres renforcées d’épaisseur 3mm. Pour ce faire, la fixation des équerres aux plots se fait avec des vis d’ancrage à tête hexagonale et aux poutres porteuses avec des vis spéciales connecteurs ou un tirefond.

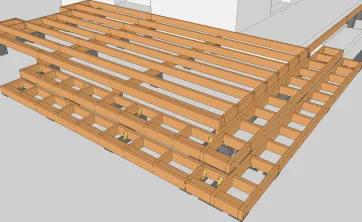

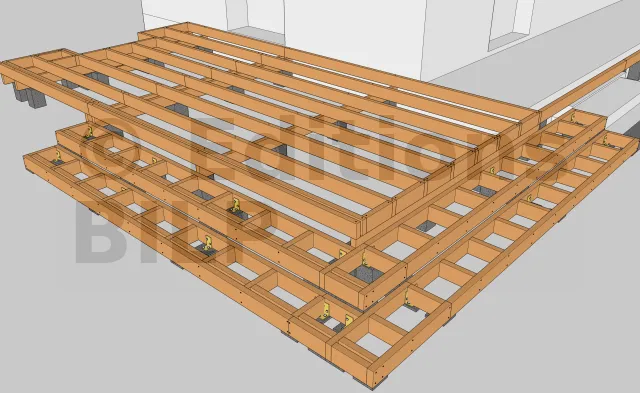

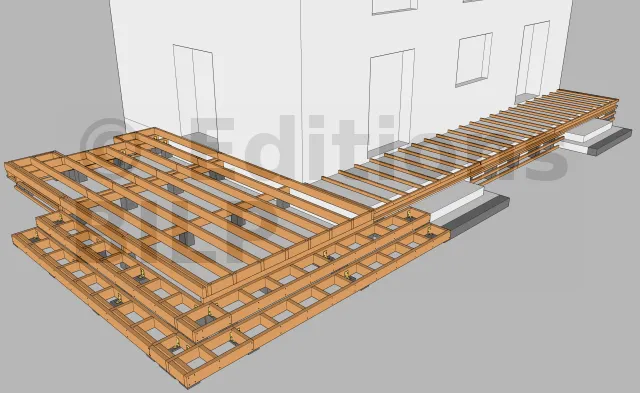

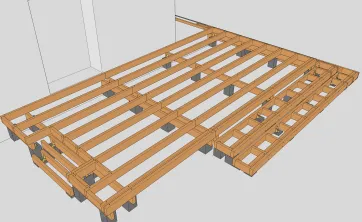

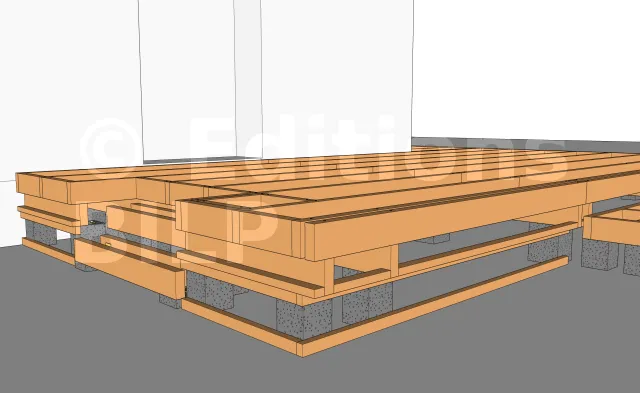

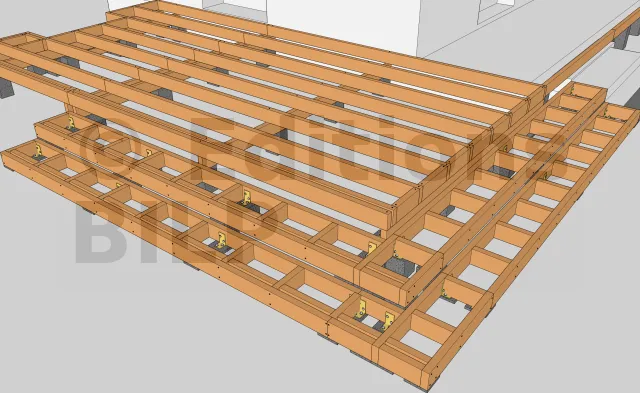

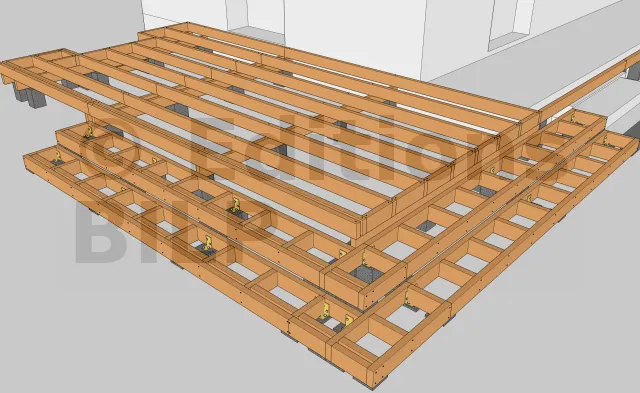

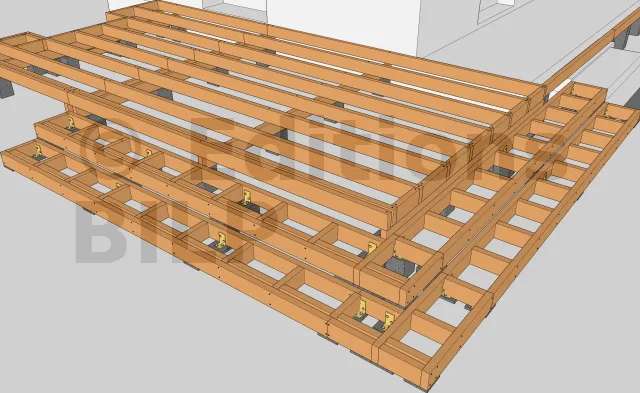

Pose des solives 1
Pour la fixation des solives sur les poutres porteuses, vous avez deux possibilités. La première est d’avoir recours à des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs. La deuxième est l’utilisation des vis CombiConnect où la fixation se fait par le dessus.

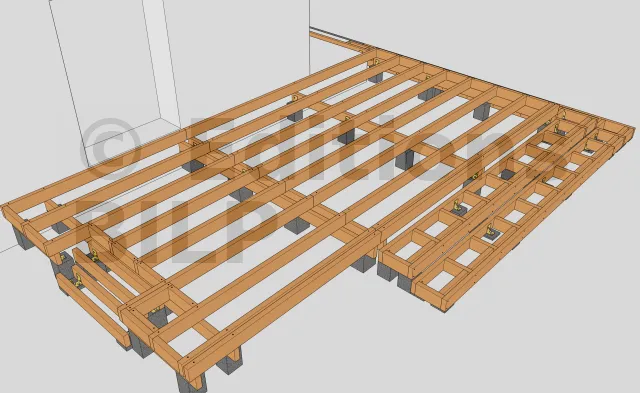

Pose des solives 2

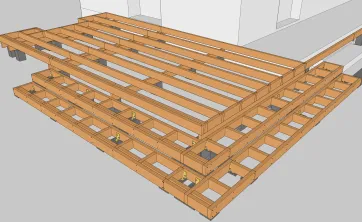

Disposition des solives pour la réalisation des marches de l’escalier

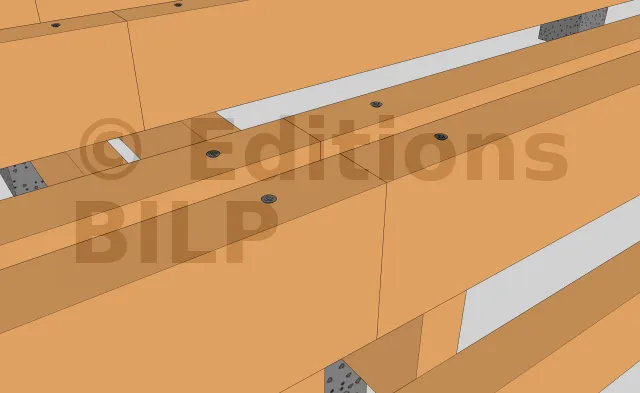

Détails des fixations des solives sur les poutres porteuses
Dans notre cas, nous les avons fixé par le dessus avec des vis CombiConnect.

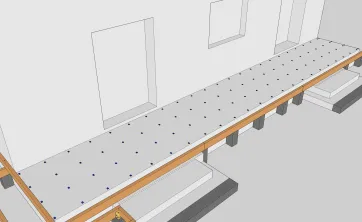

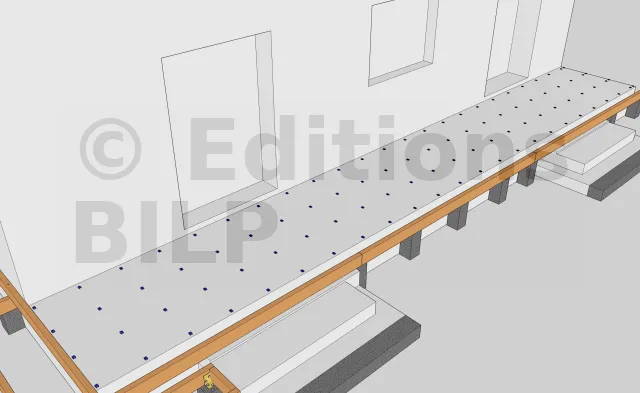

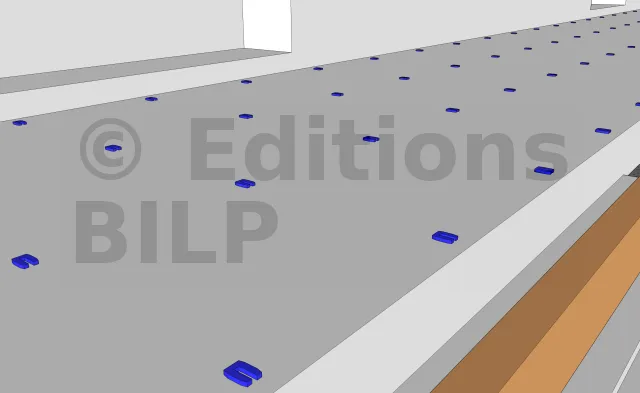

Vue des cales plastiques
Pour la mise en place des lambourdes, il est très important d’éviter le contact direct des lambourdes avec la dalle en utilisant des cales en plastique ou en bois.

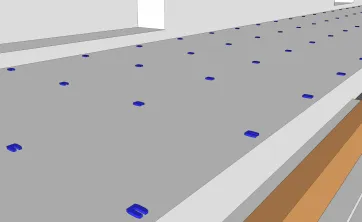

Vue en détail des cales plastiques

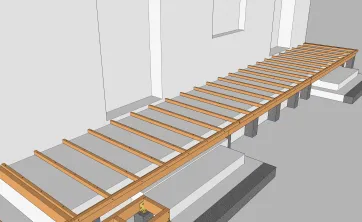

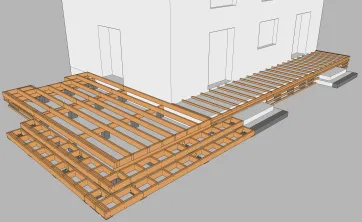

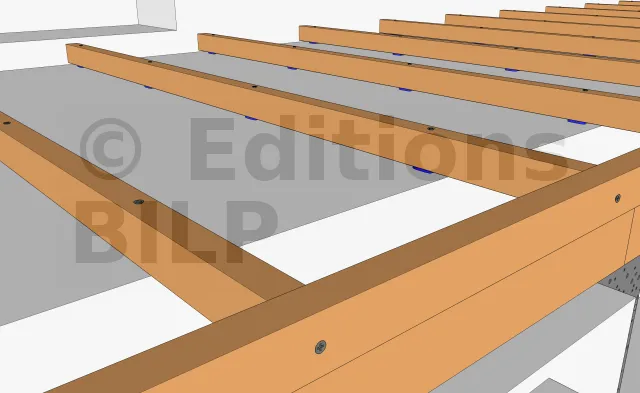

Fixation des lambourdes sur la dalle en béton
La fixation des lambourdes sur la dalle peut se faire soit avec des vis d’ancrage béton type MULTI-MONTI TimberConnect, soit avec des chevilles à frapper.
Détails des fixations des lambourdes sur la dalle en béton
Pour ce projet, nous avons employé des vis d’ancrage béton type MULTI-MONTI TimberConnect pour la fixation des lambourdes sur la dalle.

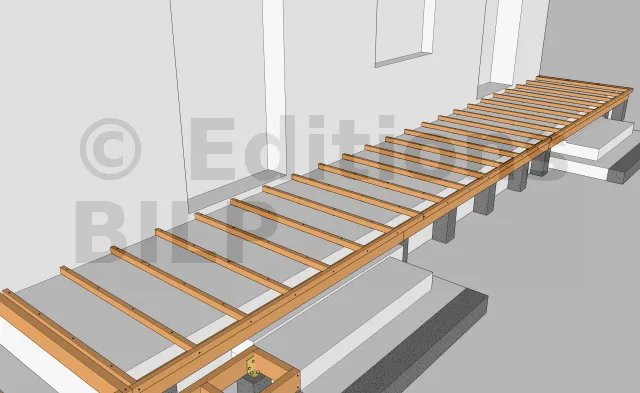

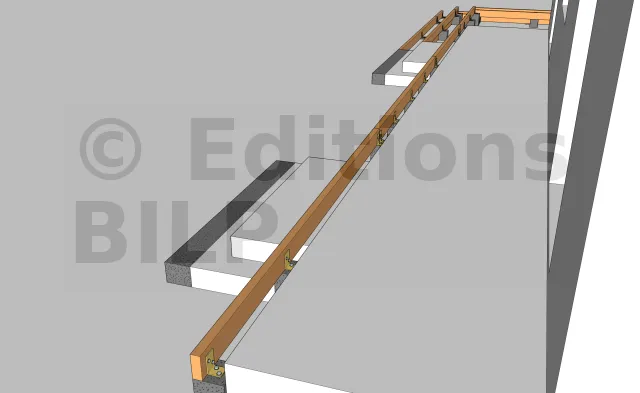

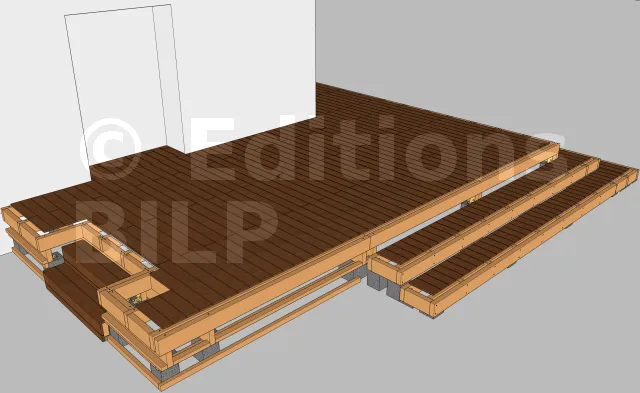

Fixation des lambourdes pour la mise en place des bandeaux 1
La fixation des lambourdes pour pouvoir fixer correctement les bandeaux de finition a été réalisée avec des vis CombiConnect.

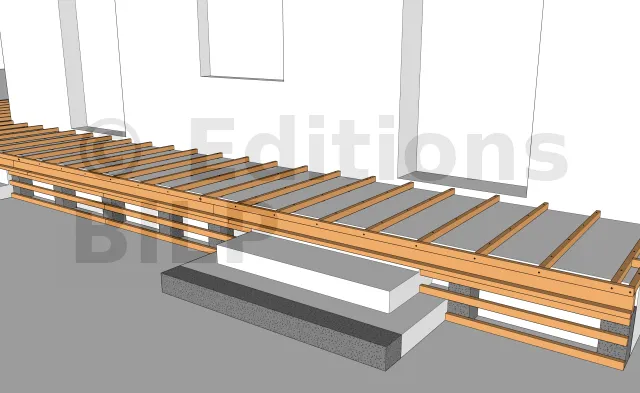

Fixation des lambourdes pour la mise en place des bandeaux 2
Fixation des lambourdes pour la mise en place des bandeaux 3


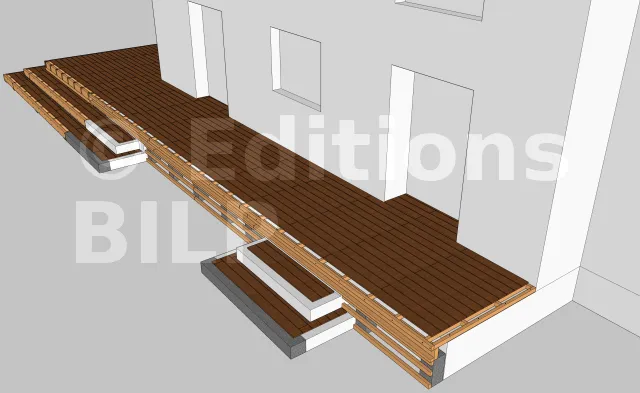

Vue des lames de platelage 1
Pour la pose du platelage, vous pouvez utiliser des clips invisibles pour que les fixations ne soient pas visibles et des vis INOX de très grande qualité pour qu’elles soient apparentes.
Vue des lames de platelage 2
Vue des lames de platelage 3

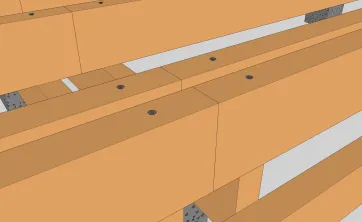

Vue des bandeaux de finition 1
La fixation des bandeaux se fait par l’intermédiaire des vis INOX comme pour les lames.
Vue des bandeaux de finition 2
Vue des bandeaux de finition 3

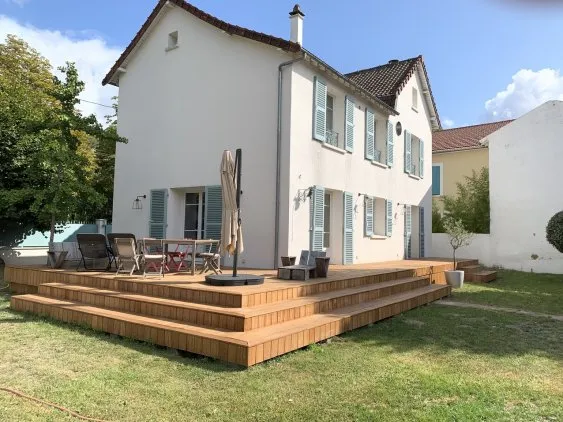

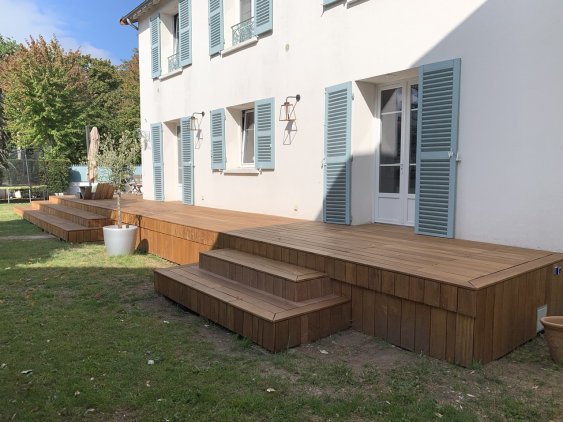

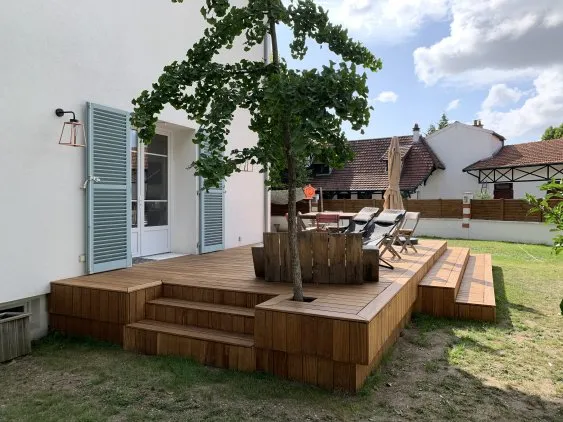

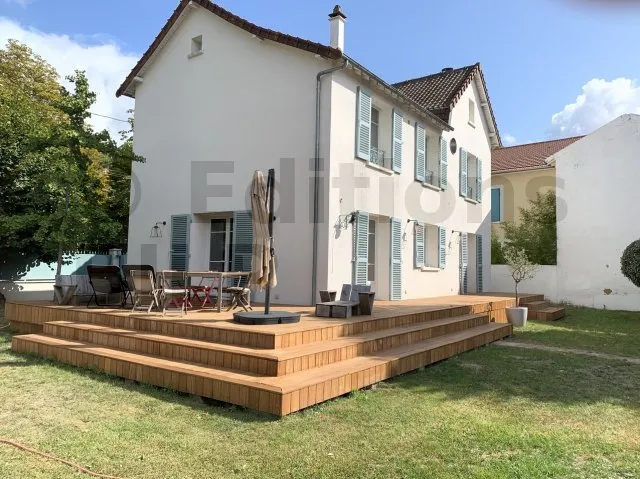

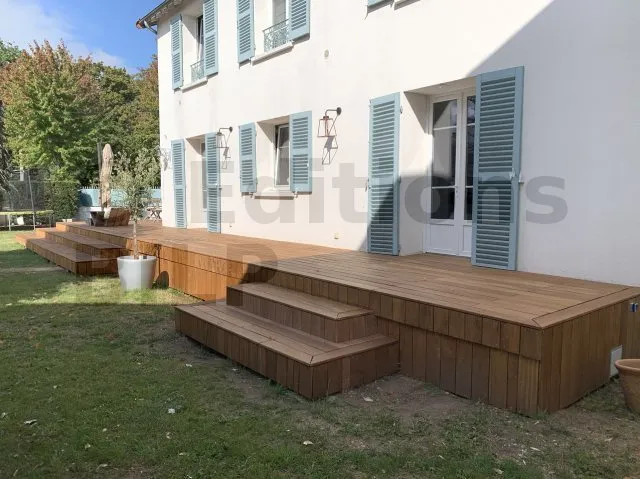

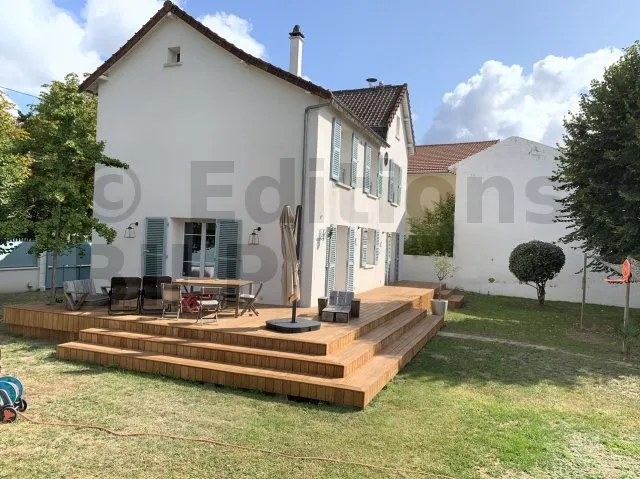

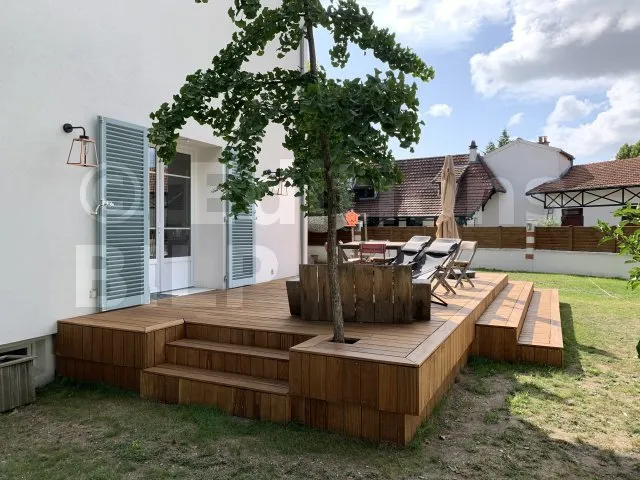

Voici les photos réelles en perspective du projet terminé :
