Voici un petit aperçu des plans de ce projet.
Voici le projet en quelques images :

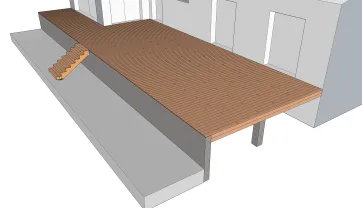

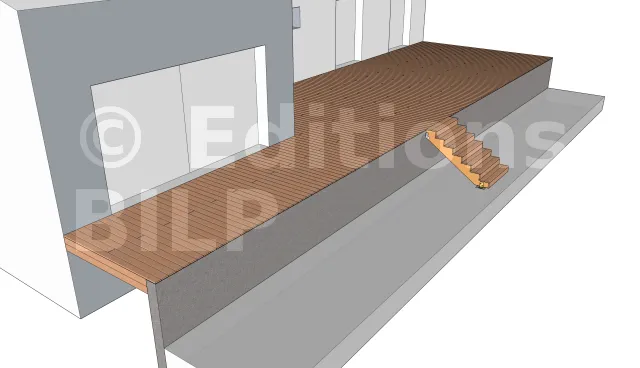

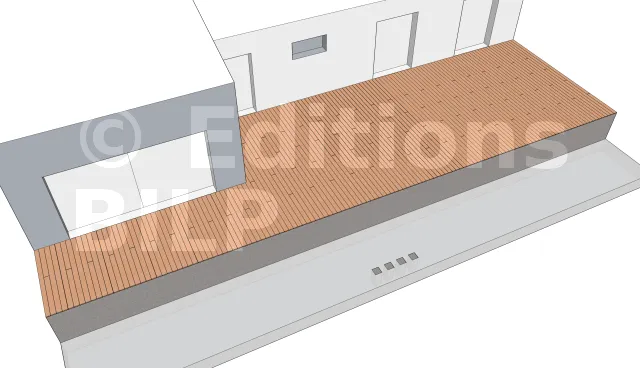

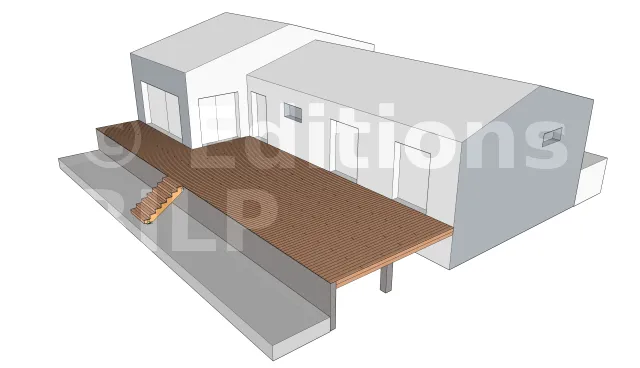

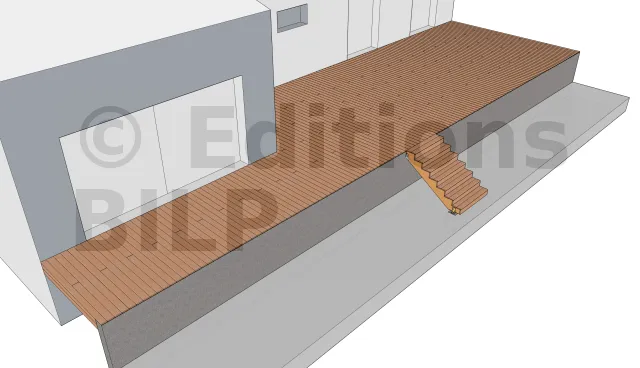

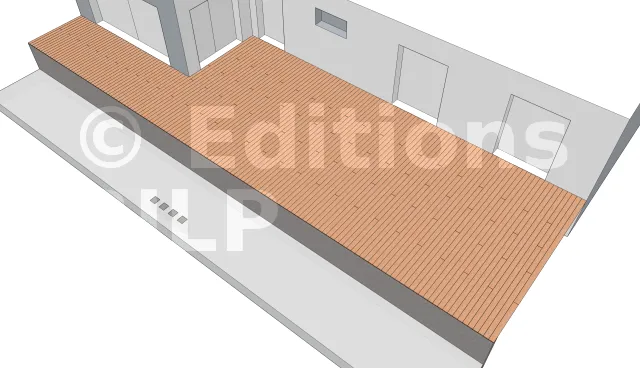

Vue en perspective 1

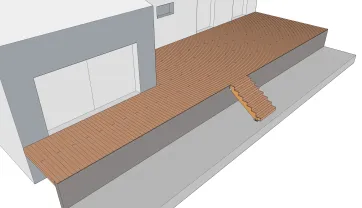

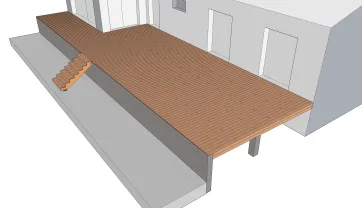

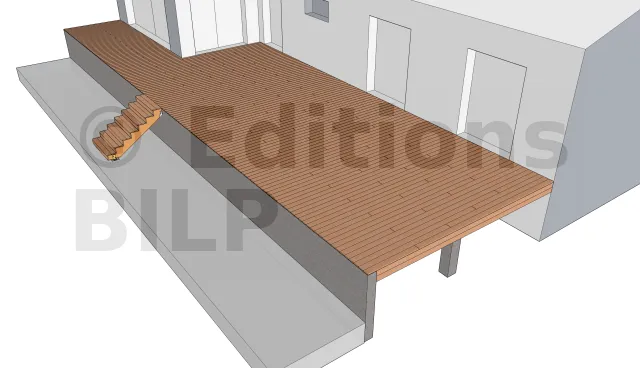

Vue en perspective 2

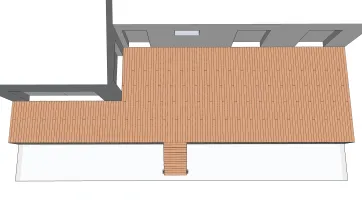

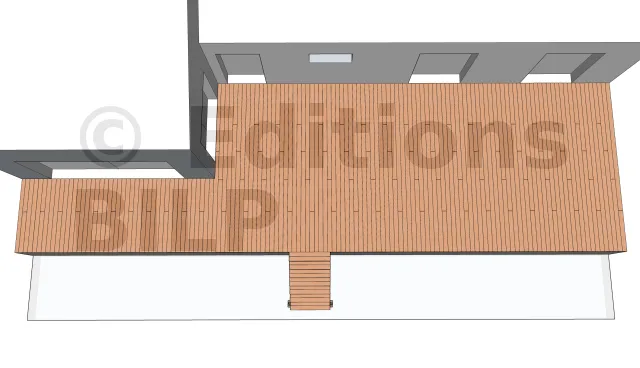

Vue de haut

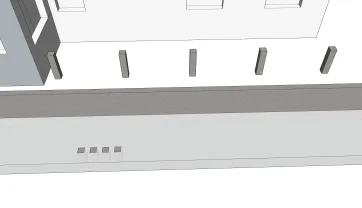

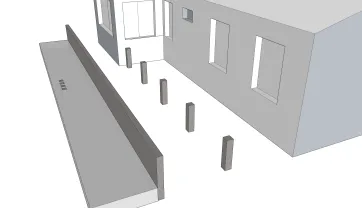

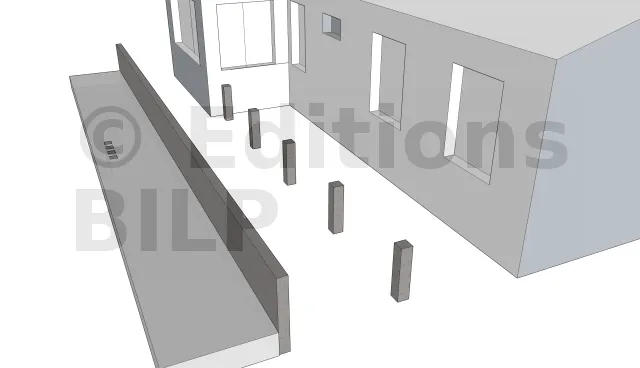

La répartition des plots en béton 1
La répartition des plots maçonnés est obtenue après avoir dimensionné des pièces de la terrasse notamment l’entraxe maximum entre les supports, la portée et la section des solives ainsi que la portée des poutres porteuses.

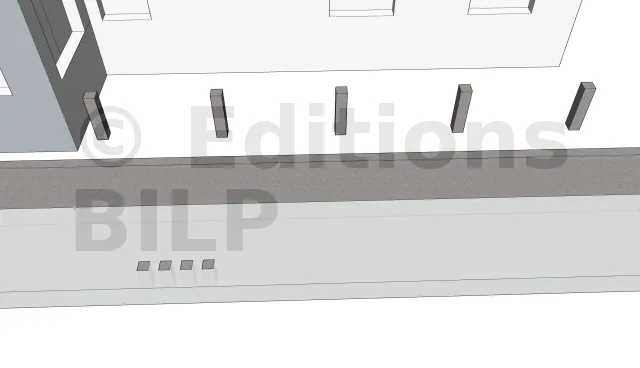

La répartition des plots en béton 2

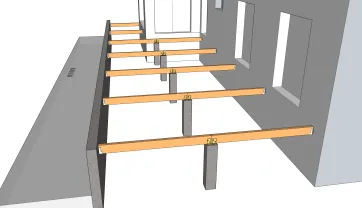

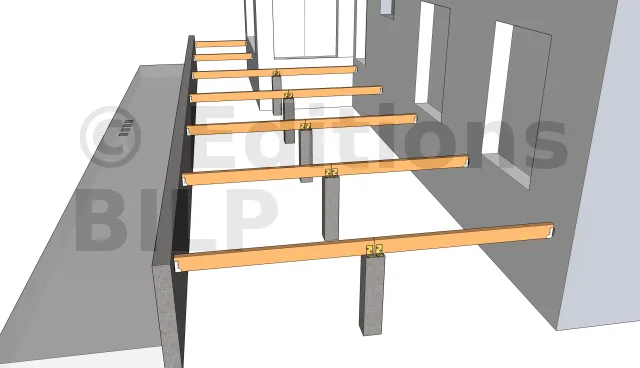

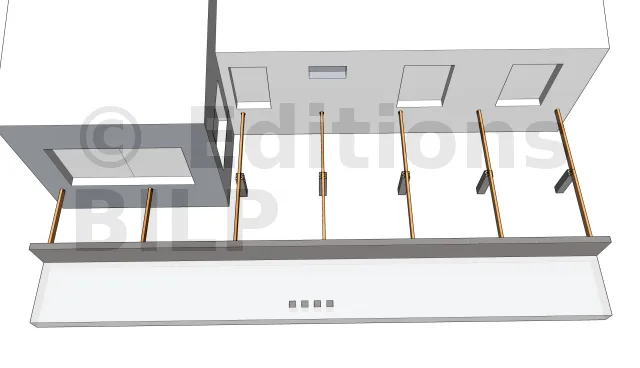

La pose des poutres porteuses 1
La pose des poutres porteuses 2

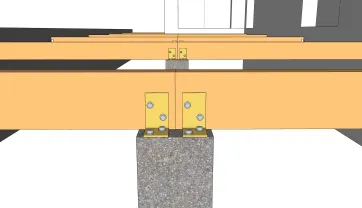

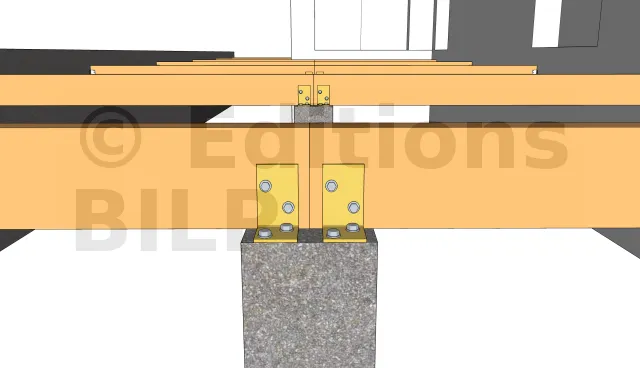

Détails des fixations des poutres porteuses sur les plots en béton
La fixation des poutres porteuses aux plots est faite grâce à des équerres renforcées d’épaisseur 3mm. Pour ce faire, l’équerre est fixée au plot avec des vis d’ancrage à tête hexagonale et à la poutre porteuse avec des vis spéciales connecteurs ou un tirefond.

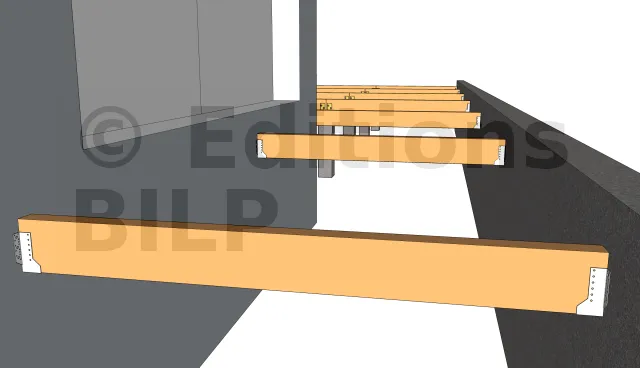

La fixation des poutres porteuses aux murs
La fixation des poutres porteuses aux murs s’est faite par l’intermédiaire des sabots à ailes extérieures.
La fixation des sabots sur les murs peuvent être faite soit avec des goujons d’ancrages, soit par scellement chimique des tiges filetées avec des écrous et des rondelles de charpente.

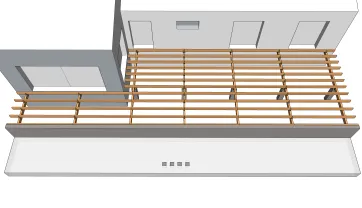

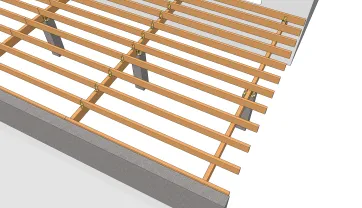

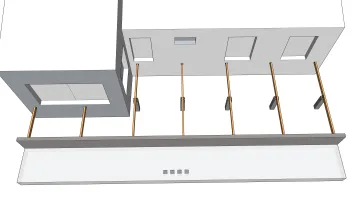

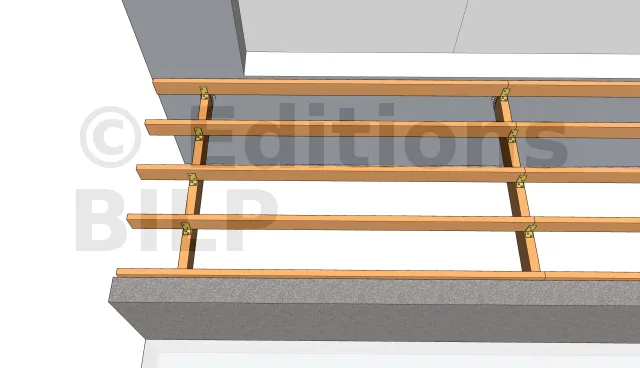

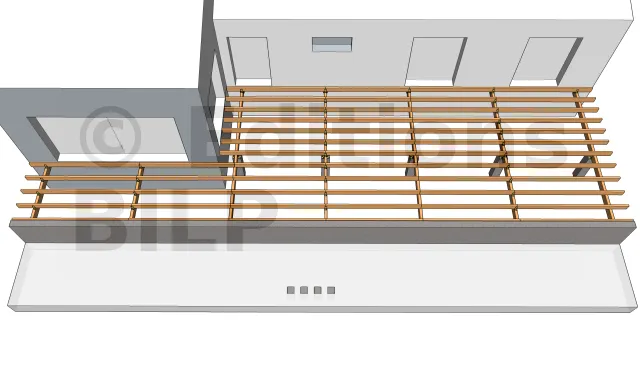

La pose des solives 1

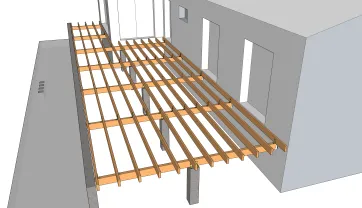

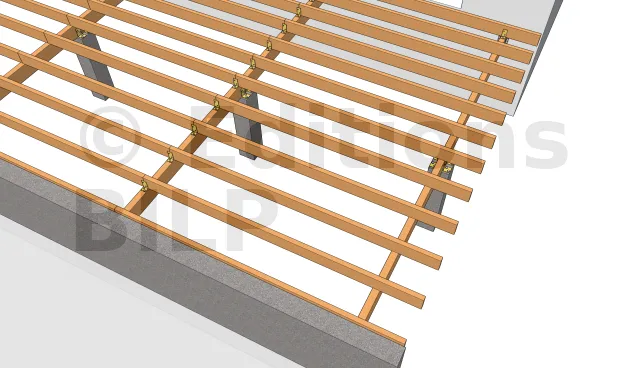

La pose des solives 2

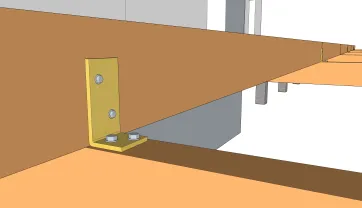

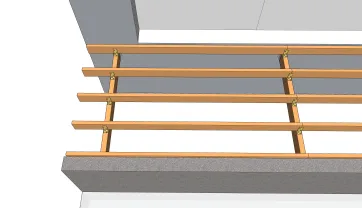

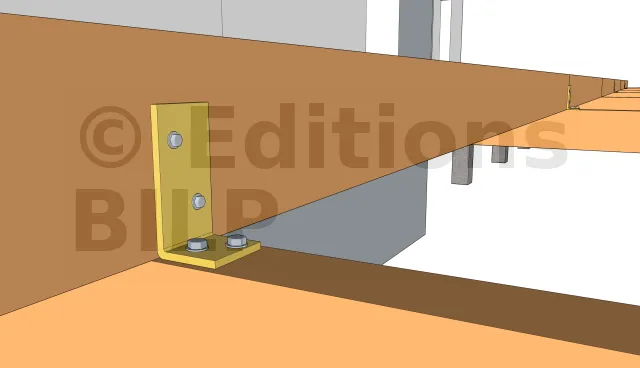

Détails des fixations des solives
La fixation peut se faire avec des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs.
Elle peut se faire également avec une vis CombiConnect qui sera fixée par le dessus.

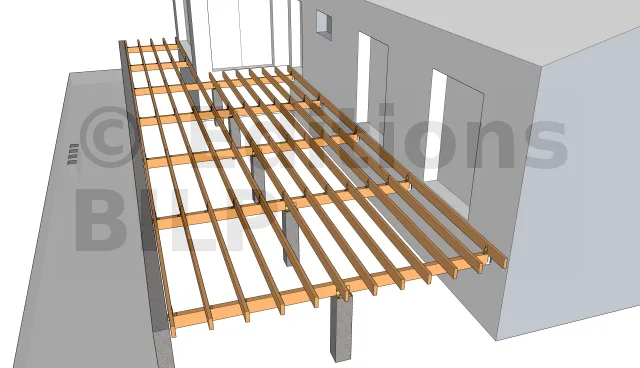

La création du porte à faux 1
Dans le but de dissimuler au maximum les plots et les poutres porteuses afin de donner un côté aérien à la terrasse, il est nécessaire de décaler vers l’intérieur les plots et les poutres porteuses périphériques d’une quarantaine de centimètres.

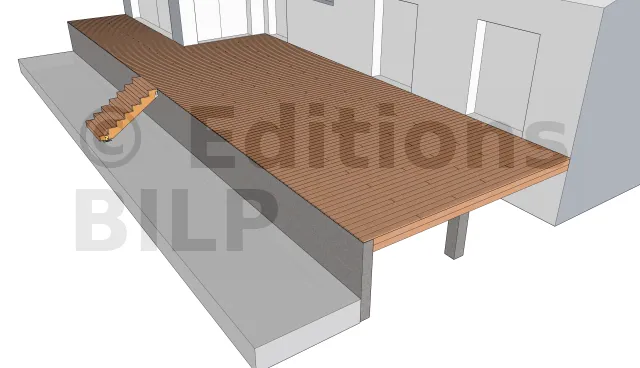

La création du porte à faux 2

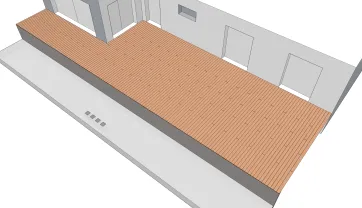

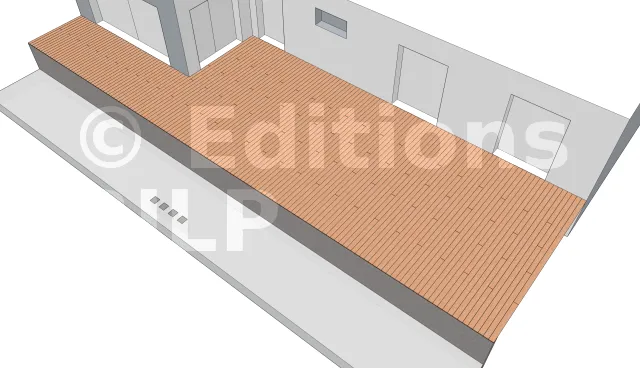

Vue des lames de platelage 1
Pour le choix des fixations, vous pouvez utiliser soit des fixations invisibles, soit des fixations apparentes. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX.
Vue des lames de platelage 2

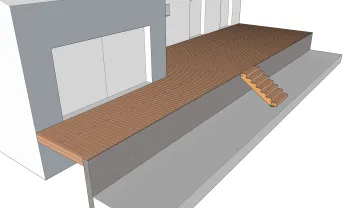

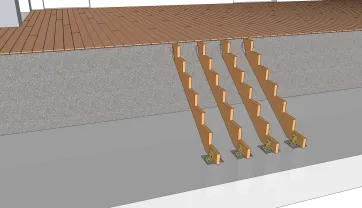

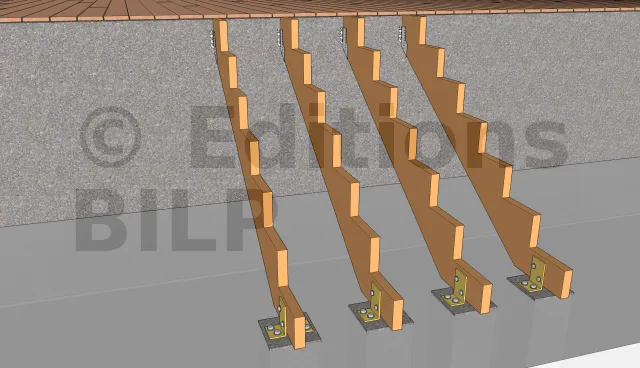

la création de l’escalier

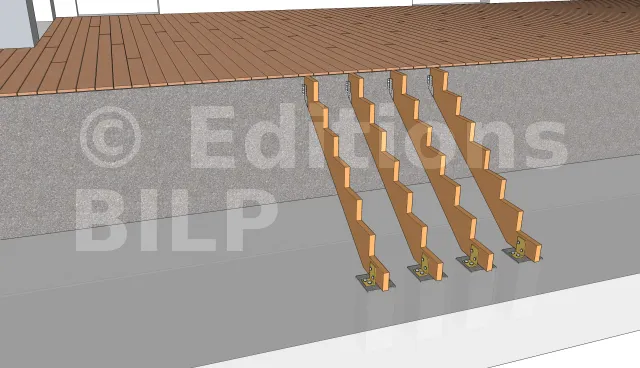

La fixation de la crémaillère aux plots est faite grâce à des équerres renforcées qui seront fixées aux plots avec des vis d’ancrage à tête hexagonale et à la crémaillère avec des vis spéciales connecteurs ou un tirefond.

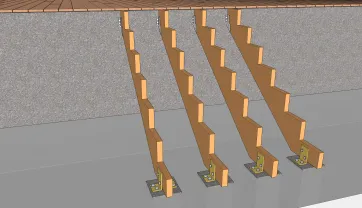

La fixations de la crémaillère de l’escalier
La crémaillère est fixée au mur avec un sabot à pente réglable. Ce dernier est fixé au mur soit avec des goujons d’ancrage, soit par scellement chimique des tiges filetées avec des écrous et des rondelles de charpente.
La cremaillère quant à elle est fixée au sabot avec des pointes annelées.

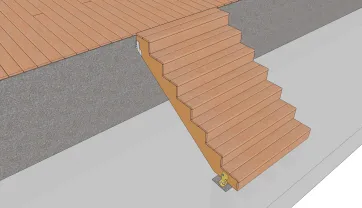

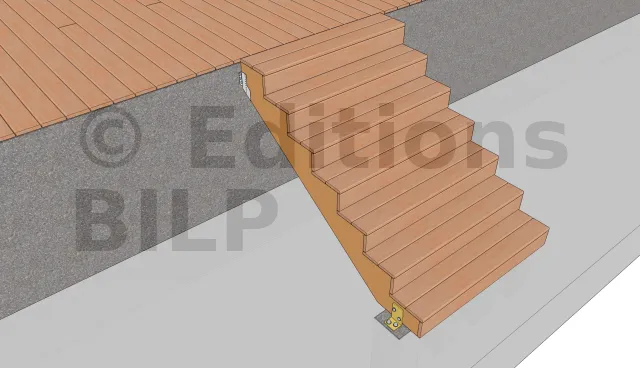

Vue des lames de platelage de l’escalier
Vue des bandeaux de finition 1
Comme pour les lames de platelage, elles sont fixées par des vis INOX.
Vue des bandeaux de finition 2
