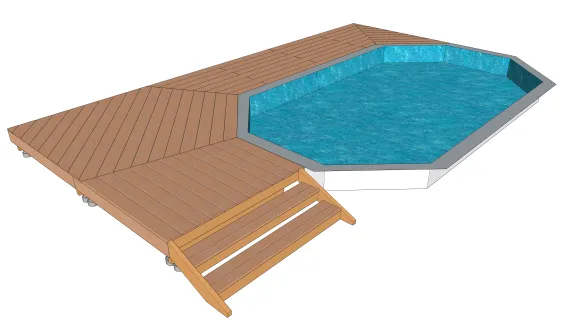

Voici un petit aperçu des plans de ce projet.
Voici le projet en quelques images :
La pose des plots en béton
Pour commencer la mise en œuvre, il est indispensable de réaliser des plots en béton qui serviront d’appui pour les poutres porteuses. Pour avoir plus de détails, vous pouvez consulter la rubrique sur la pose sur plots maçonnés.

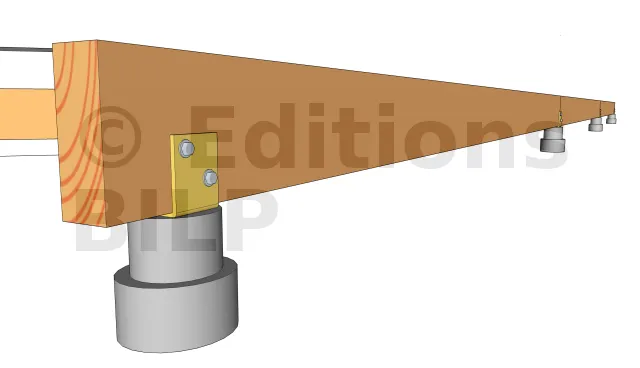

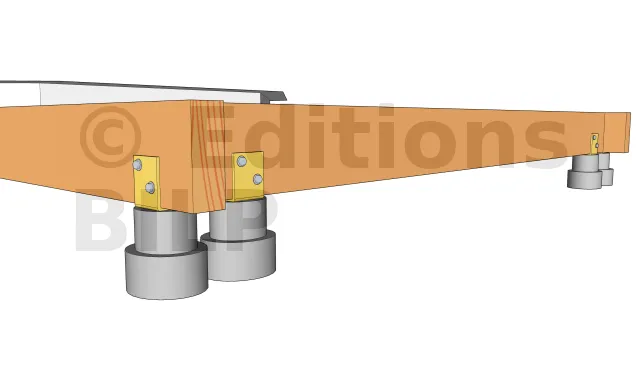

La fixation des poutres porteuses avec les équerres 1
Les poutres porteuses sont fixées aux plots grâce à des équerres renforcées d’épaisseur 3mm. Pour ce faire, l’équerre est fixée au plot grâce à des vis d’ancrage à tête hexagonale et à la poutre porteuse avec des vis spéciales connecteurs ou un tirefond.

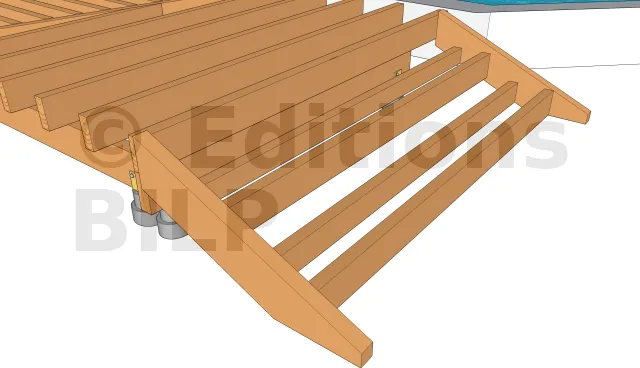

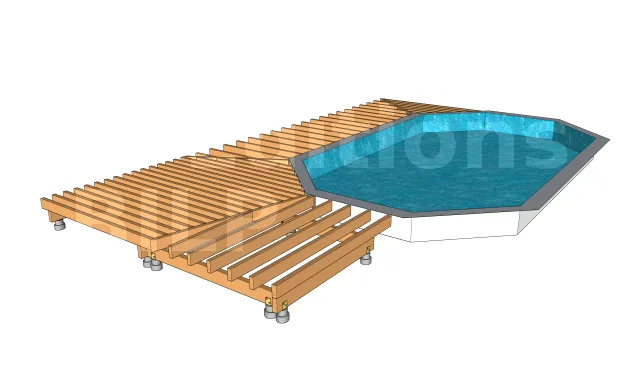

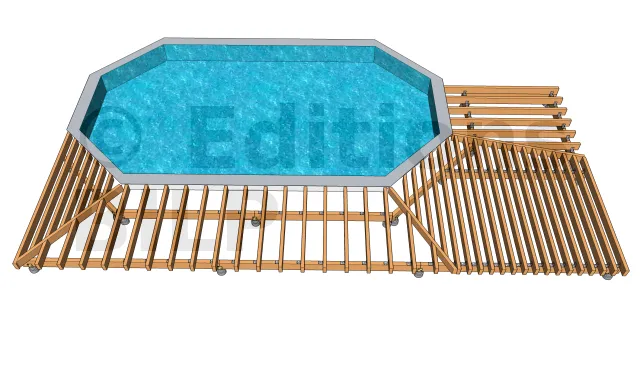

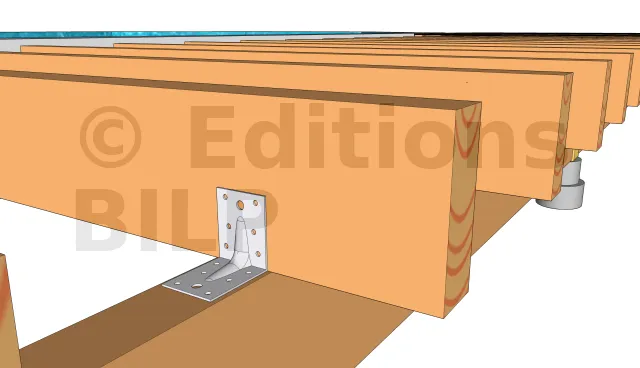

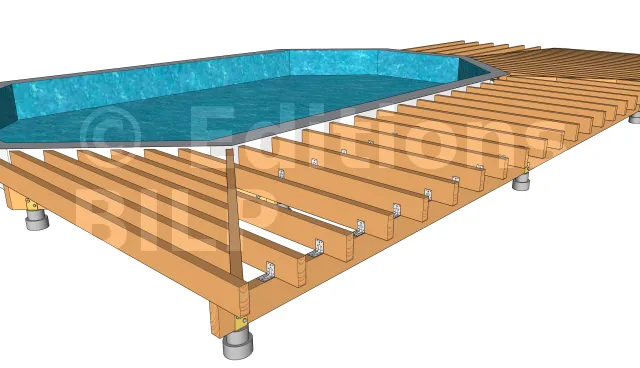

Détails des fixations des solives
Vous pouvez avoir recours à des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs. Une autre solution efficace est la fixation par le dessus avec une vis CombiConnect.

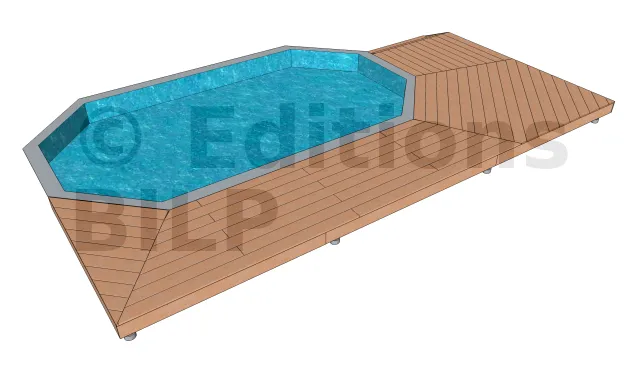

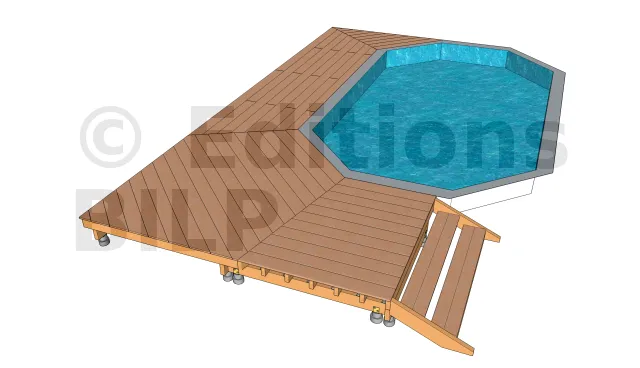

Vue des lames de platelage 1
La fixation des lames peuvent être invisibles ou apparentes. Pour que les fixations soient invisibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX.

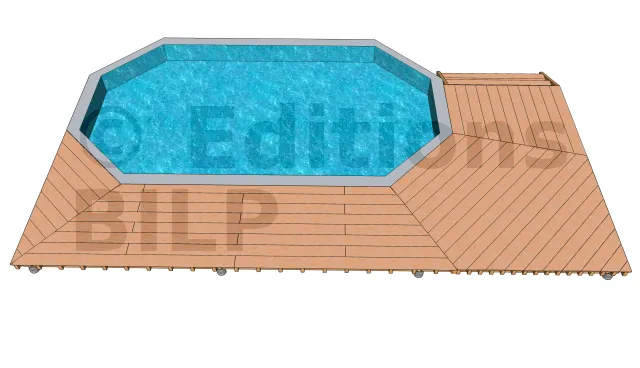

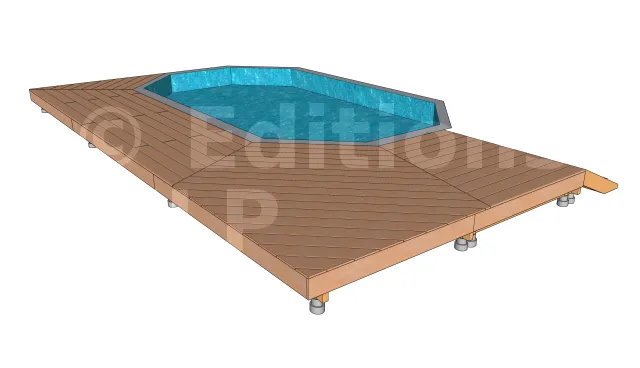

Vue des bandeaux de finition 1
Comme pour les lames de platelage, elles sont fixées par des vis INOX.
