Terrasse bois en deux blocs sur poutres porteuses Vincent C

Bruno, Yvan | 3

Cette superbe terrasse en bois a la particularité d’être complètement désolidarisée de l’habitation. En d’autres termes, les deux blocs sont indépendants.
Etant donné que la hauteur de la terrasse est supérieure à 40 cm, la solution la plus appropriée est une structure sur poutres porteuses. Elle permet de réduire au maximum le nombre des plots maçonnés au sol.

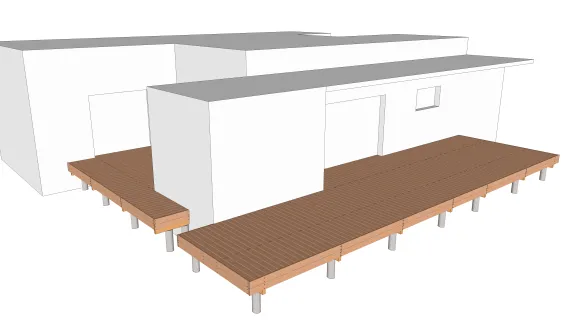

Vue 3d
Voici un petit aperçu des plans de ce projet.

Voici le projet en quelques images :

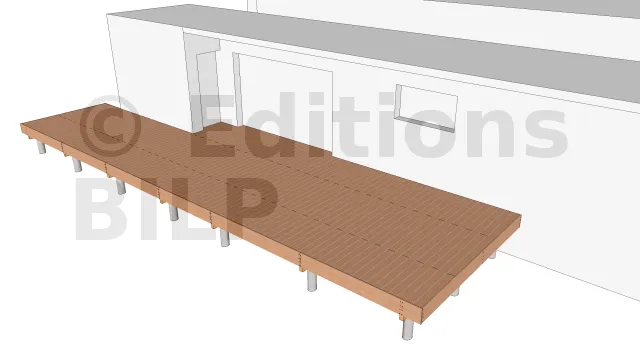

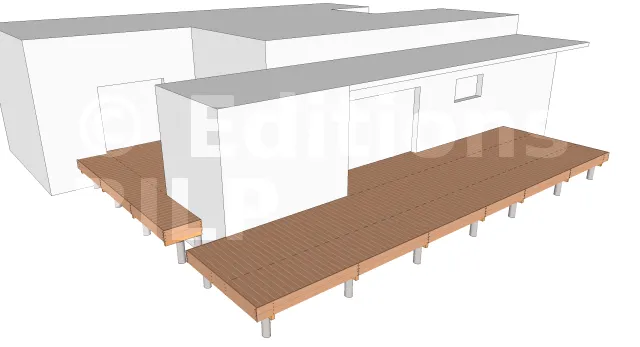

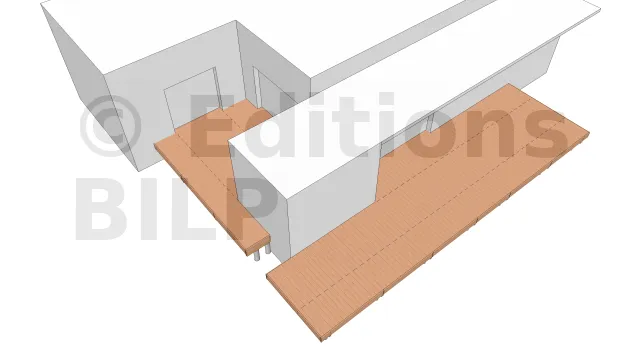

Vue en perspective 1

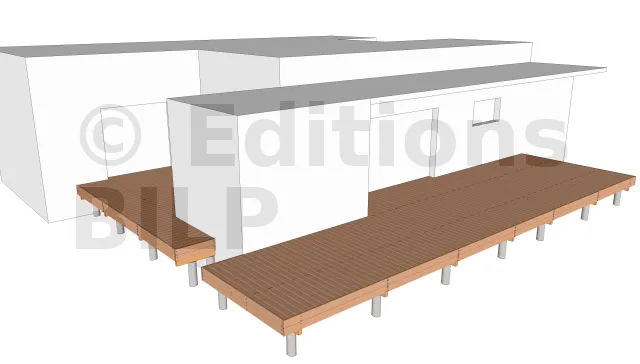

Vue en perspective 2

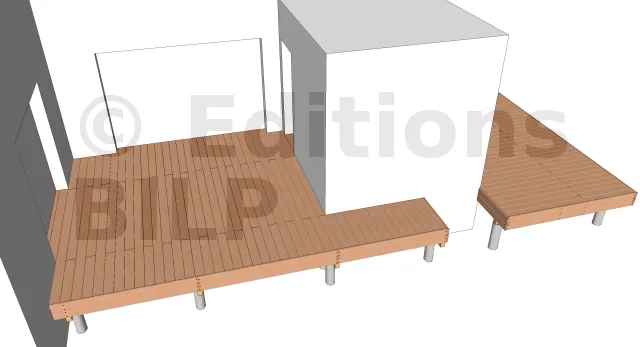

Vue en perspective 3
Vue de haut


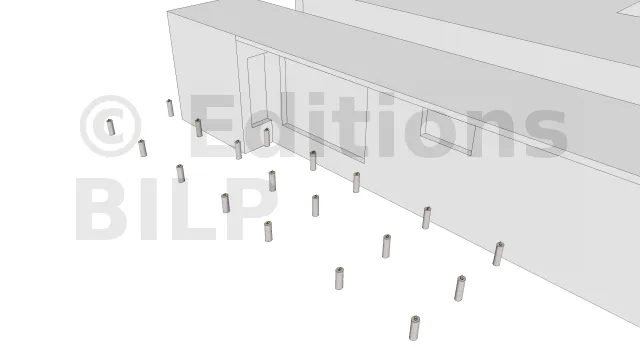

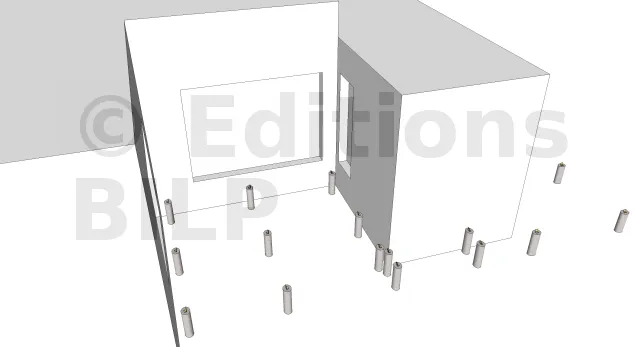

La répartition des plots 1
La répartition des plots 2

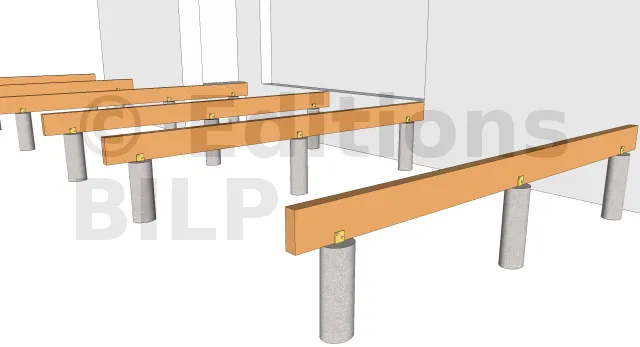

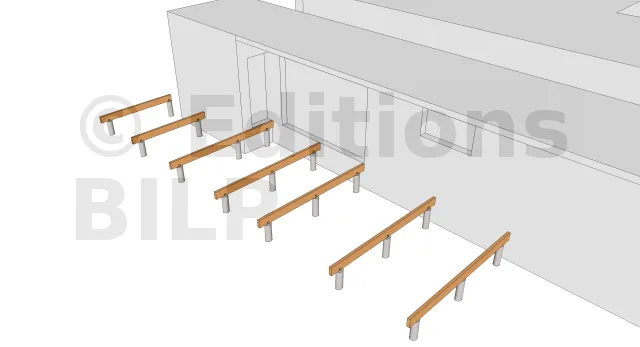

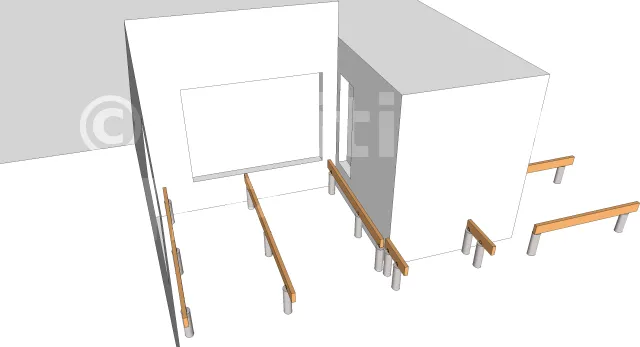

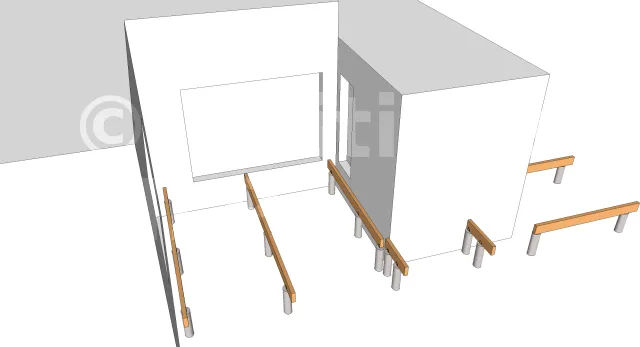

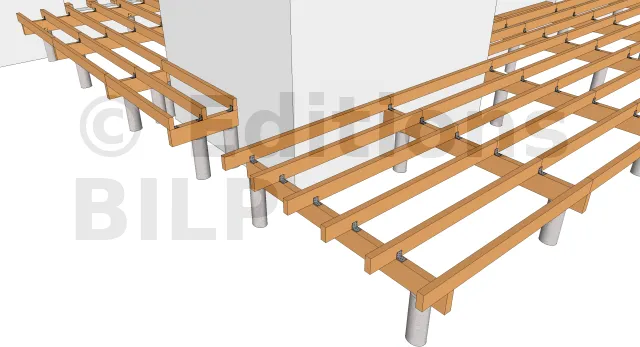

La disposition des poutres porteuses 1
La disposition des poutres porteuses 2


Détails des fixations des poutres porteuses sur les plots
Les poutres porteuses sont fixées aux plots par l’intermédiaire des équerres renforcées d’épaisseur 3mm. Pour ce faire, l’équerre est fixée au plot grâce à des vis d’ancrage à tête hexagonale et à la poutre porteuse avec des vis spéciales connecteurs ou un tirefond.

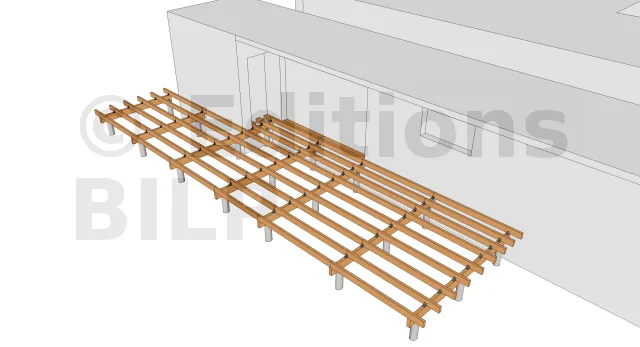

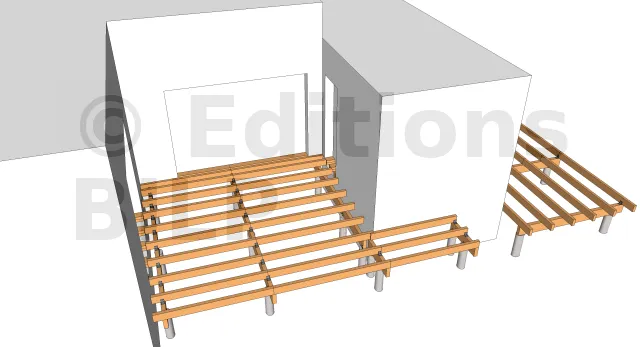

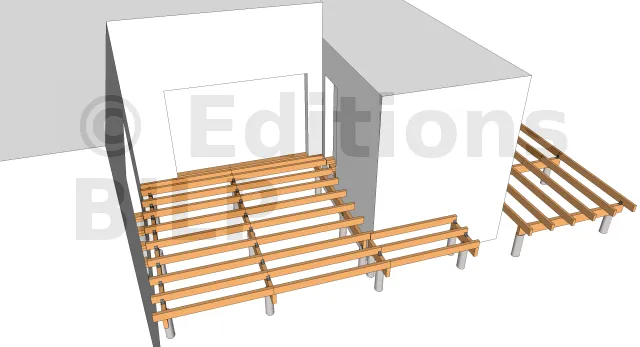

Les solives sur les poutres porteuses 1
Les solives sur les poutres porteuses 2
La création du porte à faux
Afin de dissimuler au maximum les plots et donner un côté aérien à la terrasse, il est nécessaire de décaler vers l’intérieur les plots périphériques d’une trentaine de centimètres.

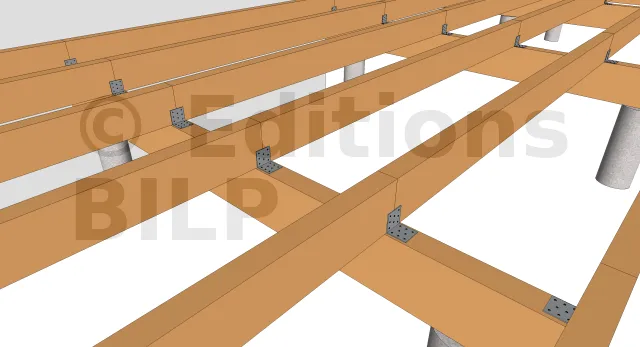

Détails des fixations des solives sur les poutres porteuses
Vous pouvez avoir recours à des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs. Une autre solution efficace est la fixation par le dessus avec une vis CombiConnect.

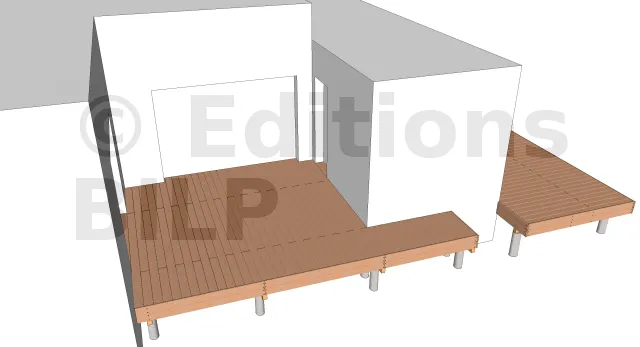

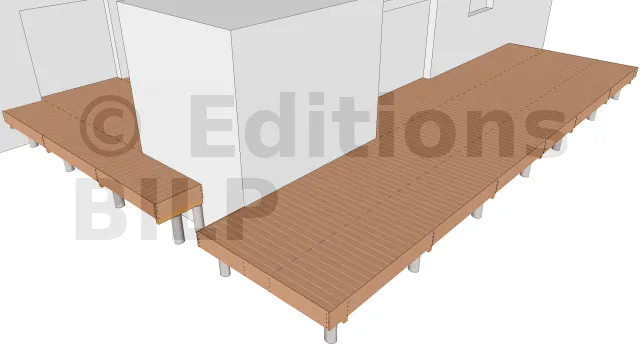

Vue du platelage avec son bandeau de finition 1
Pour le choix des fixations, vous pouvez utiliser soit des fixations invisibles, soit des fixations apparentes. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX.
Vue du platelage avec son bandeau de finition 2

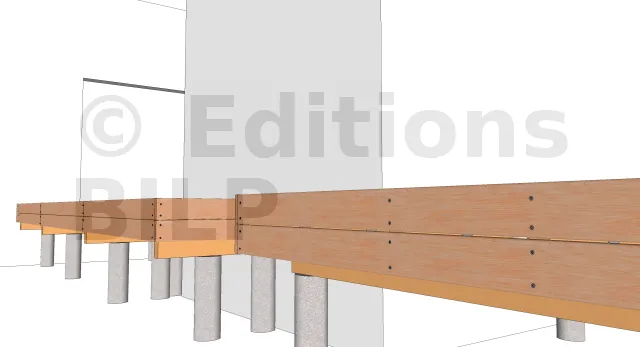

Les bandeaux de finition
Il existe différents types de bandeau de finition. La hauteur de la structure à dissimuler étant plus importante, nous avons opter pour la mise en place de bandeau double. Leurs fixations se font par l’intermédiaire des vis INOX.
