Terrasse bois rectangulaire encadrant une piscine (avec méthode de calcul) Arnaud D.

Bruno Caillard

C’est un projet de terrasse en bois ayant pour objectif de créer directement un espace de détente aux abords de la piscine. Sa structure indépendante repose sur des poutres porteuses avec des plots maçonnés préfabriqués en raison de sa hauteur de seuil.
Voici un petit aperçu des plans de ce projet.

Caractéristiques des solives

La détermination des dimensions des éléments de la terrasse

Il existe deux méthodes pour le calcul : soit en imposant la section et la portée des solives, soit en fonction des caractéristiques des lames de terrasse.

Dans notre cas, nous avons eu recours à des lames terrasse en douglas naturel d’épaisseur 28 mm et de largeur 160 mm.
En utilisant l’outil « Calcul de l’entraxe E (lambourdes ou solives) », nous obtenons comme résultat : Entraxe E = 62 cm (max) - L’essence de bois [Douglas] est [souple].
De ce fait, l’entraxe des solives ne doit pas dépasser en aucun cas 62 cm.

La caractéristique des solives peut être obtenue en fonction de la section et de l’entraxe E ou de la portée P et de l’entraxe E.

Caractéristiques des poutres porteuses

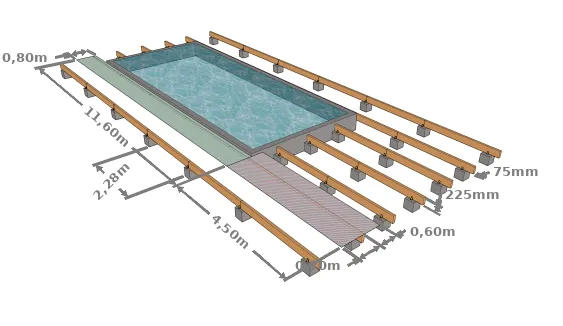

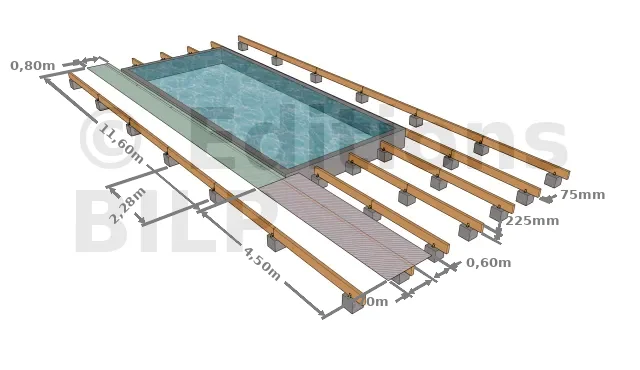

Les parties rayées en rouge et en vert montrent la surface supportée par la poutre porteuse la plus sollicitée. Elle est à multiplier par 250 kg/m² pour obtenir la charge Cp que l’on insère dans l’outil de calcul.

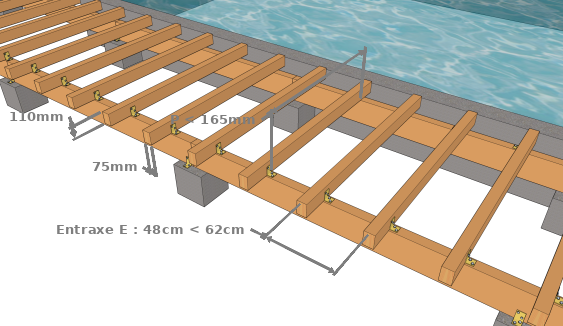

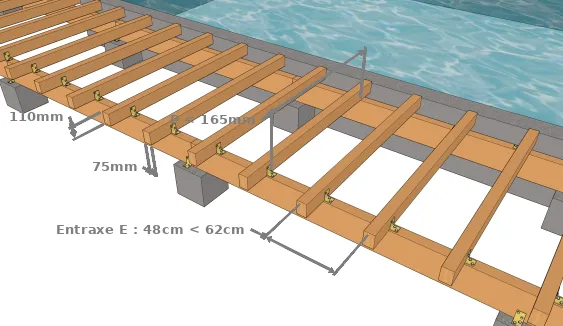

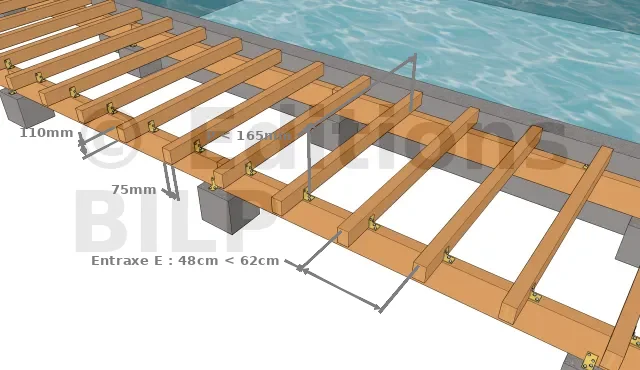

Comme nous avons déjà acheté nos solives, nous allons juste calculer la portée P des solives. Ces solives ont une largeur de 75 mm et une hauteur de 110 mm. Pour déterminer l’entraxe entre les solives, il est important de choisir une valeur qui est un multiple de la longueur des lames pour limiter au maximum les chutes. C’est la raison pour laquelle, nous l’avons fixé à 48 cm (< 62 cm).
La flexibilité du bois est souple. Après calcul, nous obtenons « Portée P = 165 cm (max) ».

Cet outil vous permet de calculer la portée maximale admissible pour vos poutres porteuses en imposant la section de la poutre et la charge Cp répartie sur la poutre qui est transmise par le solivage.
Il est important de faire le calcul sur la poutre la plus sollicitée.
Nous avons fixé donc :

  • b : la largeur de la poutre porteuse : 75 mm
  • h : la hauteur de la poutre porteuse : 225 mm
  • Cp : la charge de la poutre porteuse : c’est la surface en m² supportée par les poutres que l’on multiplie par 250 kg/m²

=> Cp = ( ((0,70 [m] + 0,60 [m]) x 4,50 [m]) + (0,85 [m] x 11,60 [m]) ) x 250 [kg/m²] = 3927,50 kg

  • Flexibilité du bois : Rigide

Après calcul, nous avons la « Portée Pp = 248 cm (max) ».

Ainsi, nous avons espacé les plots en béton de 228 cm pour ne pas dépasser la portée Pp.

Le projet en quelques images :

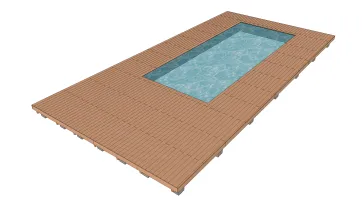

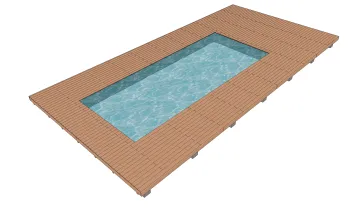

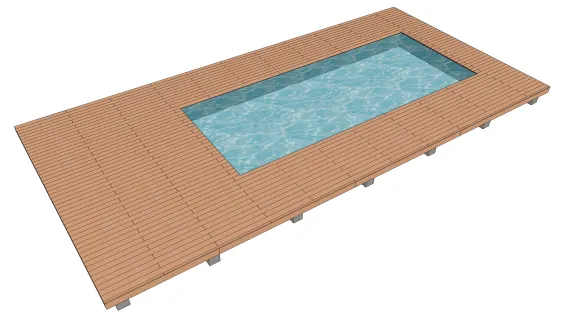

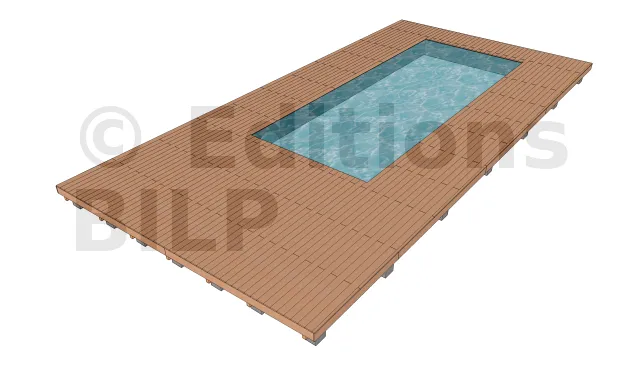

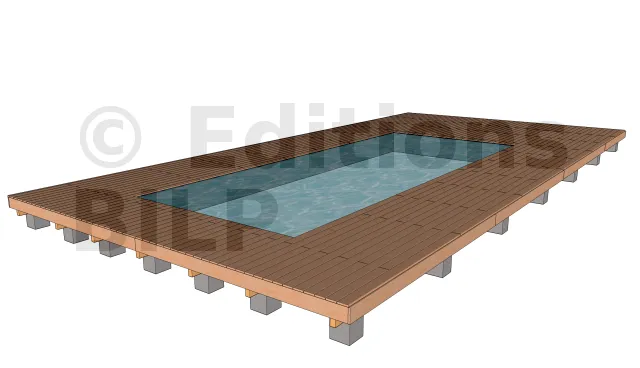

Vue en perspective 1

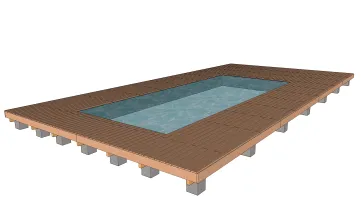

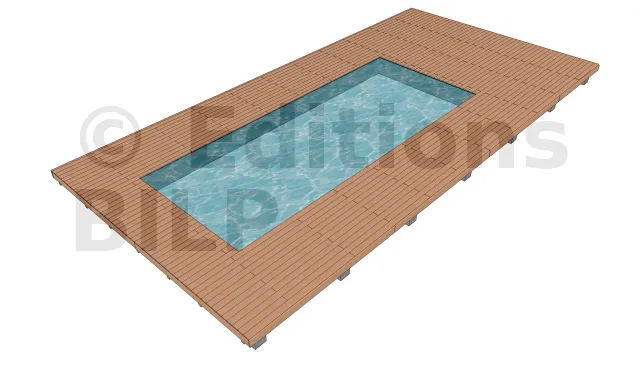

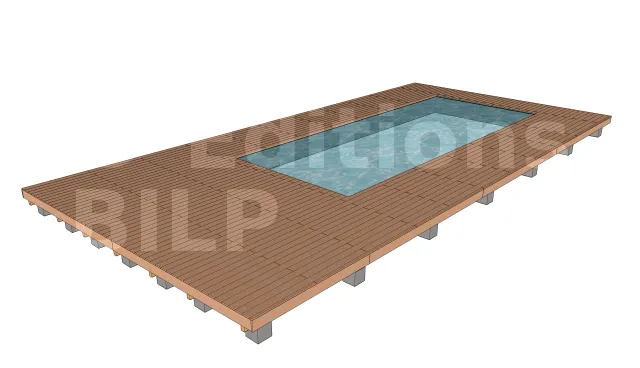

Vue en perspective 2

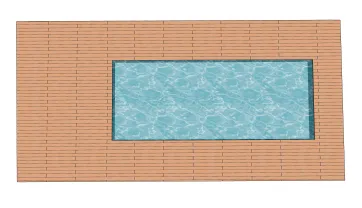

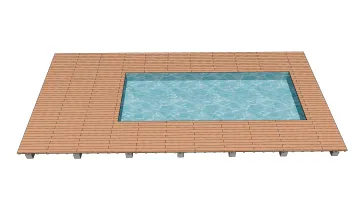

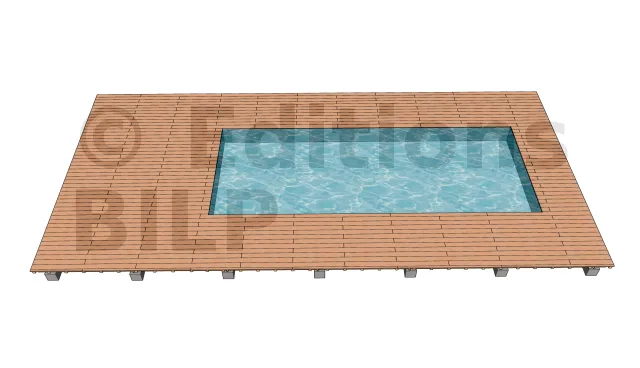

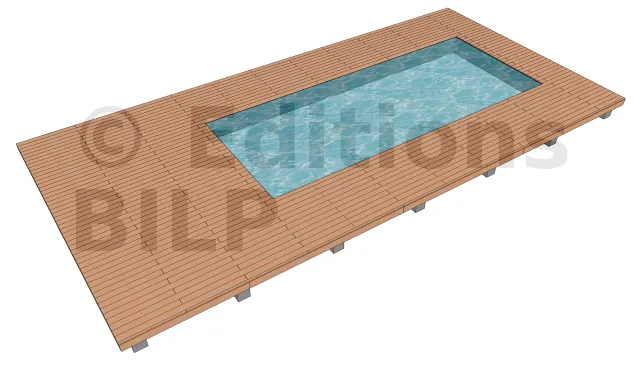

Vue de haut

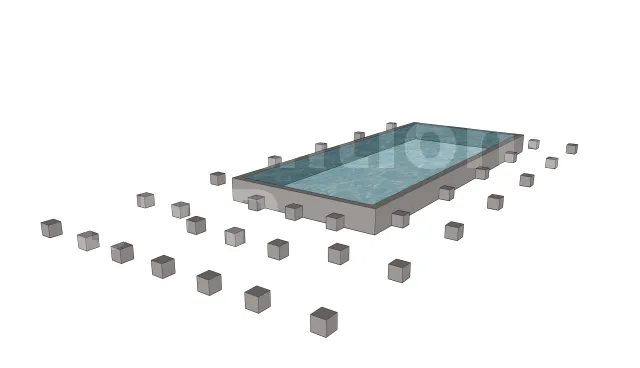

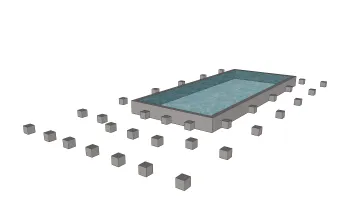

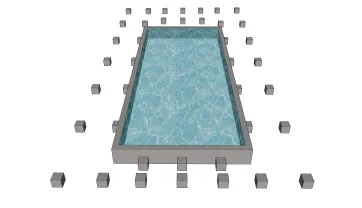

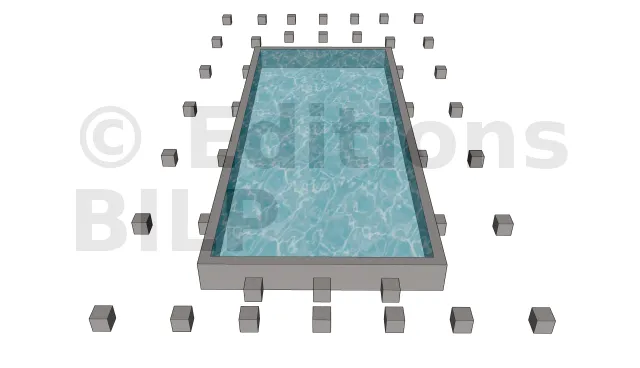

La répartition des plots en béton 2

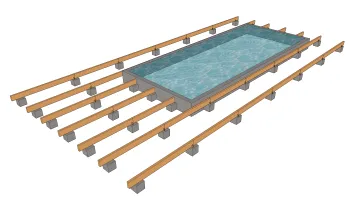

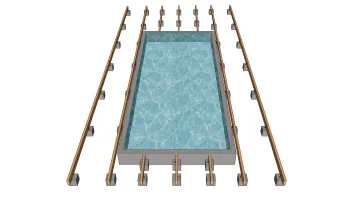

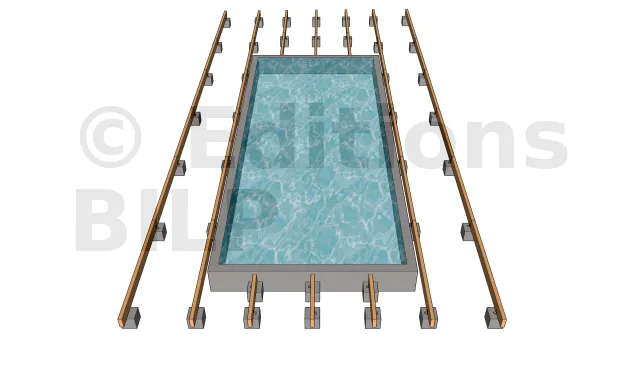

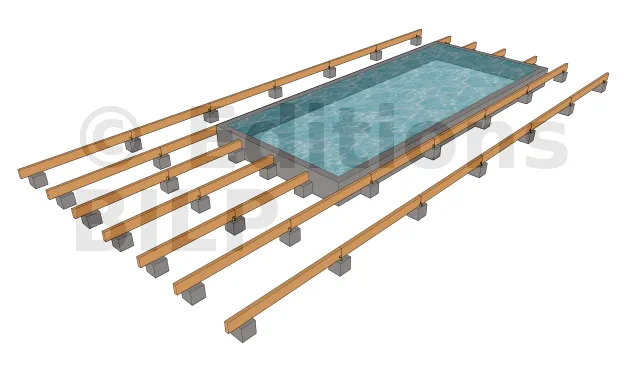

La pose des poutres porteuses 1
Il existe également plusieurs méthodes pour la fixation des lambourdes sur les plots. Vous pouvez avoir recours notamment à des pieds de poteaux réglables vario qui se fixent aux plots soit par des goujons d’ancrages, soit des vis d’ancrage béton, soit par scellement chimique des tiges filetées et par la suite les serrées avec des écrous et des rondelles. Par contre, la fixation aux poutres porteuses se fait grâce à des pointes annelées ou des tiges filetées que l’on serre avec des écrous et des rondelles.


La pose des poutres porteuses 2
Vous pouvez également utiliser des chevilles à frapper en disposant quelques cales PVC sous les poutres porteuses, des tiges filetées que l’on scelle dans le béton encore frais avec un écrou + rondelle, des connecteurs plats métalliques ou des vis MULTI-MONTI TimberConnect que l’on fixe par le dessus.

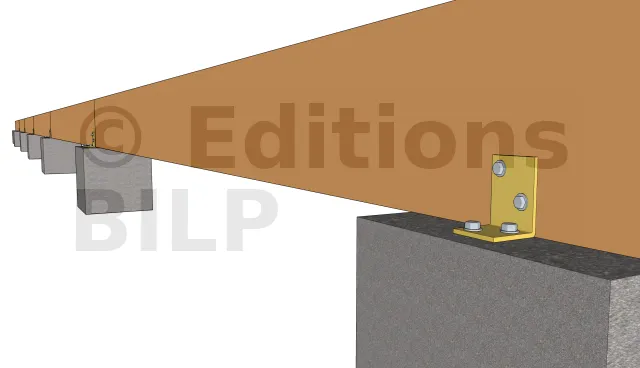

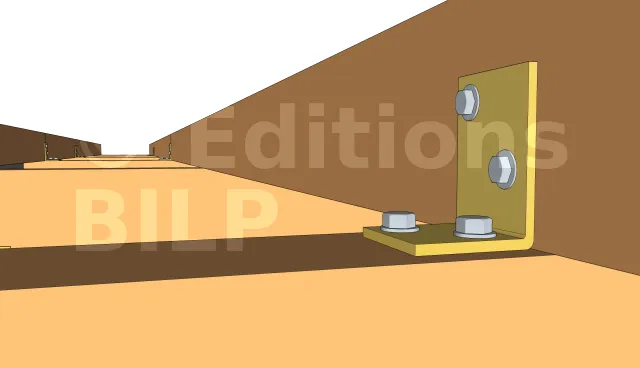

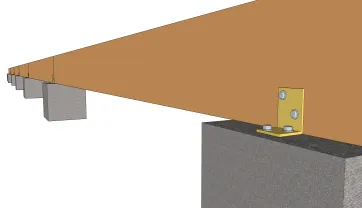

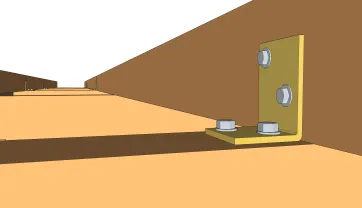

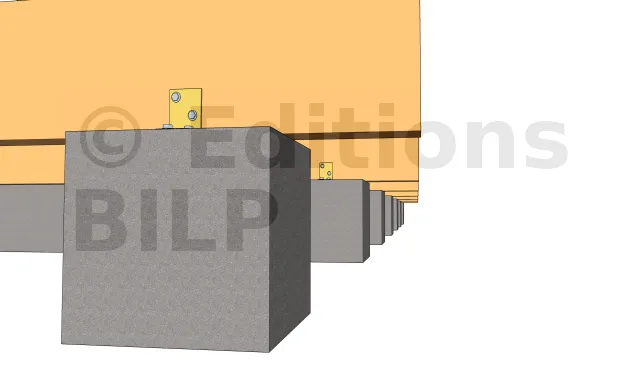

La fixation des poutres porteuses
Pour ce projet, nous avons opté pour des équerres renforcées d’épaisseur 3mm. Pour ce faire, l’équerre est fixée aux plots avec des vis d’ancrage à tête hexagonale et aux poutres porteuses avec des vis spéciales connecteurs ou un tirefond.

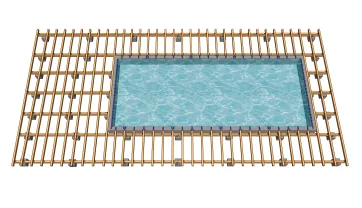

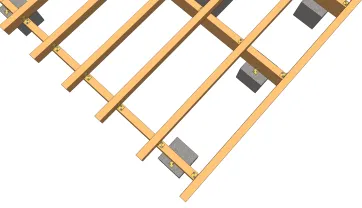

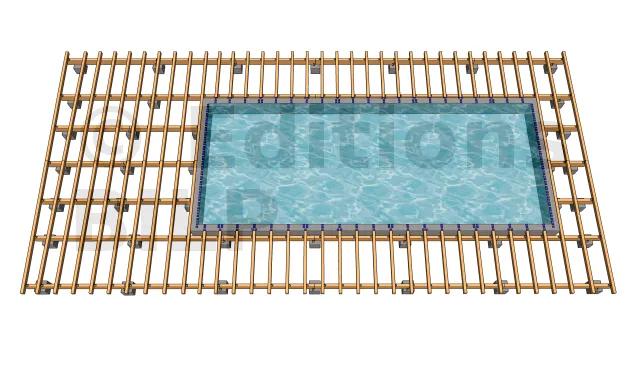

La pose des solives
Les solives sont fixées au dessus des poutres porteuses.


Détails des fixations des solives
Il existe deux solutions pour la réalisation de cette fixation. La première est l’utilisation des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs. La deuxième est l’emploi des vis CombiConnect qui seront fixées par le dessus de la solive.

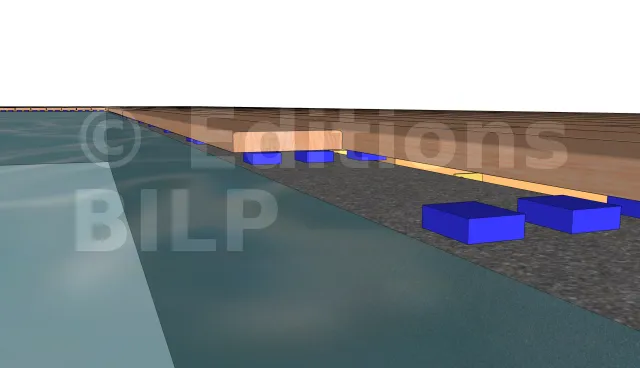

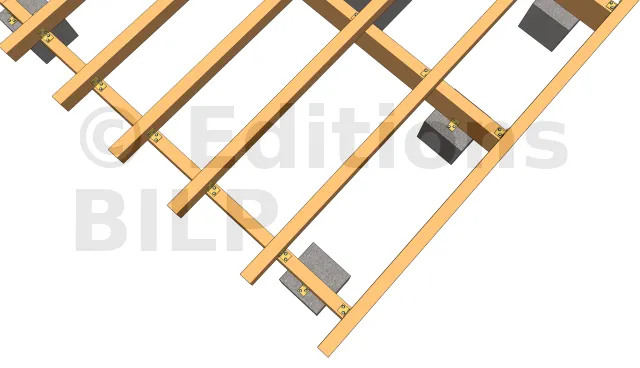

La création du porte à faux 1
Cette méthode consiste à décaler vers l’intérieur les plots périphériques préfabriqués d’une vingtaine de centimètres afin de les dissimuler au maximum et donner un côté aérien à la terrasse pour l’esthétisme.
La création du porte à faux 2


Vue des lames de platelage
Pour le choix des fixations, vous pouvez utiliser soit des fixations invisibles, soit des fixations apparentes. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX.

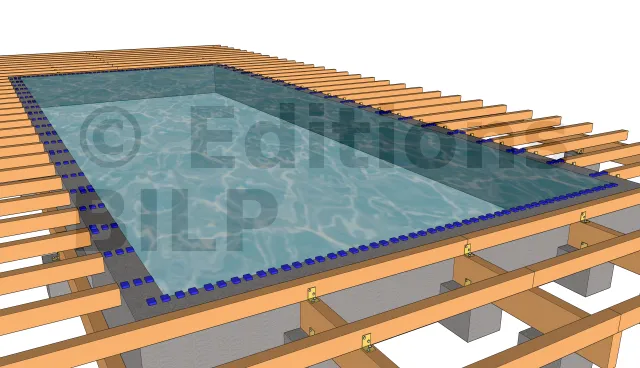

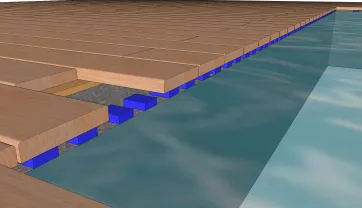

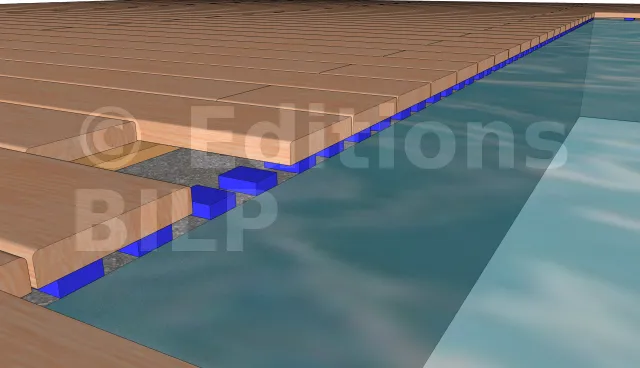

Vue de cales en plastique
Des cales en plastique au dessus de la structure en béton de la piscine avant d’y fixer les lames de platelage. Elles permettent également d’atteindre le niveau des solives pour que les lames soient bien planes.
Vue en détails des cales en plastique 1
Pour la fixation des lames de platelage au dessus des supports en béton, vous pouvez utiliser des vis HECO MULTI-MONTI TimberConnect.


Vue en détails des cales en plastique 2
Vue des bandeaux de finition 1
Il existe différents types de bandeau de finition selon la hauteur de la structure à dissimuler. Pour ce projet, nous avons opté pour des bandeaux devant. Leurs fixations se font par l’intermédiaire des vis INOX comme pour les lames.
Vue des bandeaux de finition 2
