Terrasse en bois sur une structure mixte : poutres porteuses et pilotis + bandeaux verticaux Arnaud M.

Bruno, Yvan

Cette magnifique terrasse en bois avec un jeu d’escalier et des bandeaux verticaux a permis d’étendre l’habitation tout en offrant une nouvelle espace de détente et de loisir à ses occupants. Le terrain en pente et très irrégulier nous donne des hauteurs de seuil relativement différentes. Ce qui nous a conduit à adopter une structure mixte : une structure sur pilotis dans certaine partie et une structure sur poutres porteuses dans d’autre partie.


Voici un petit aperçu des plans de ce projet.

Voici la réalisation du projet en quelques images :

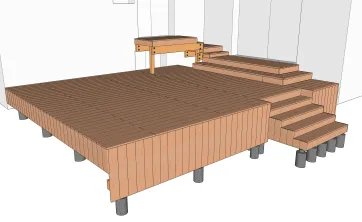

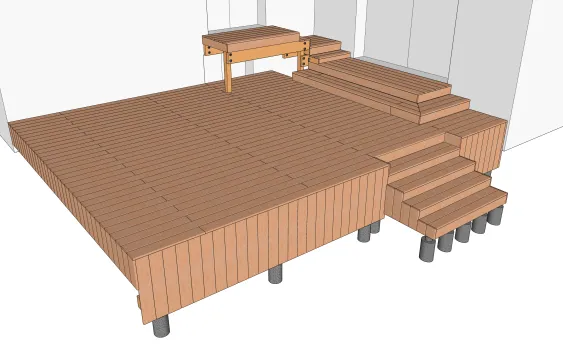

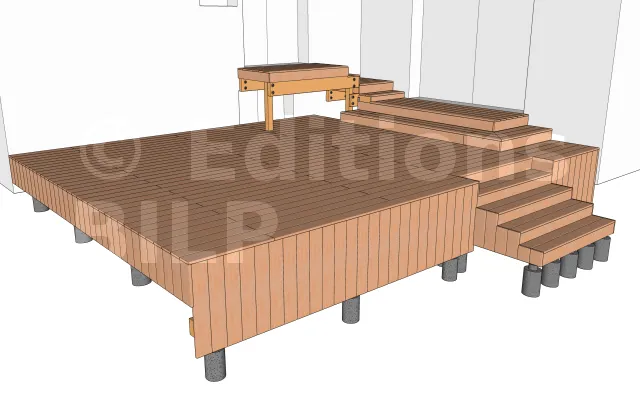

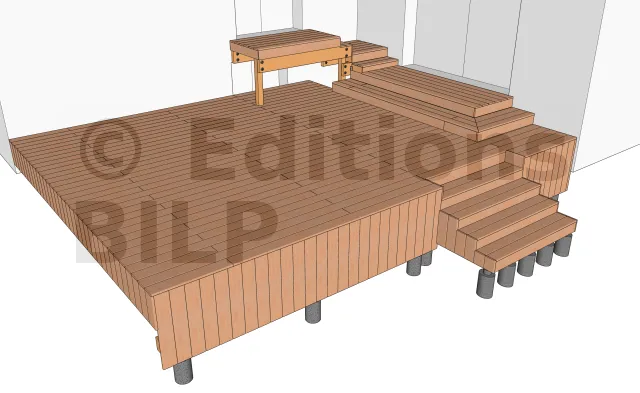

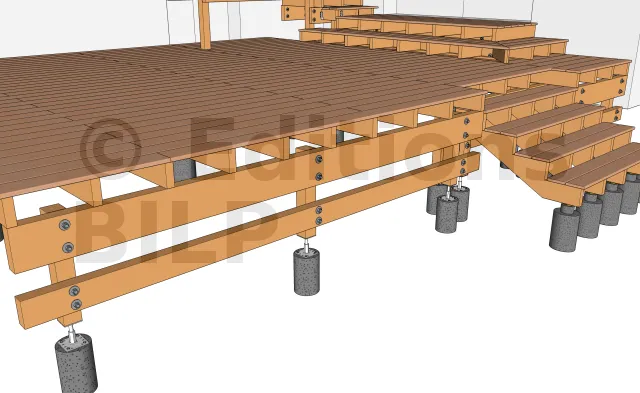

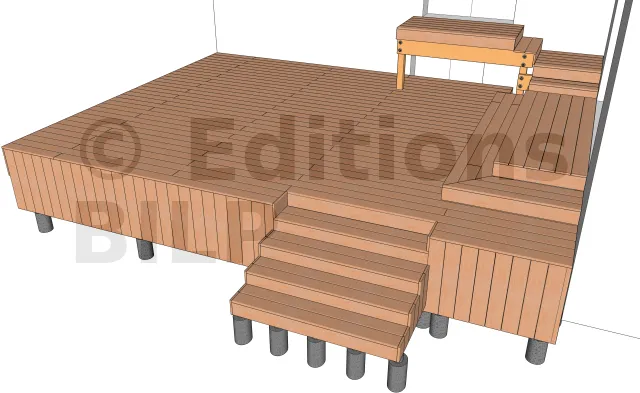

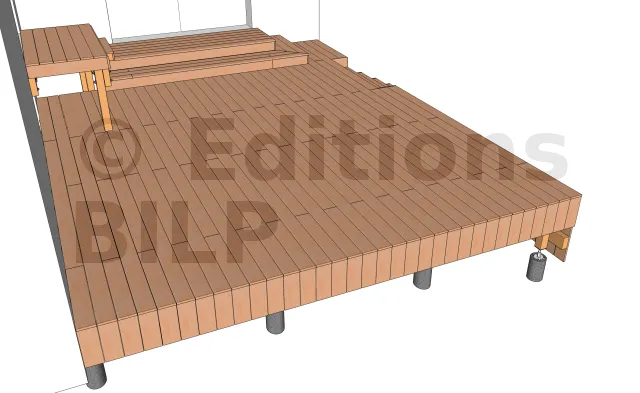

Vue en perspective 1

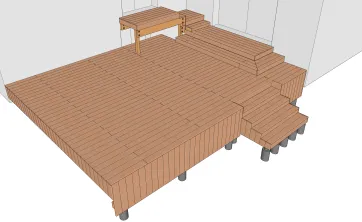

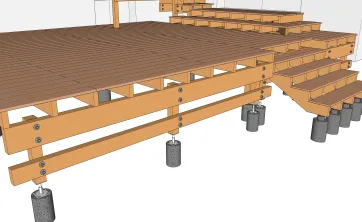

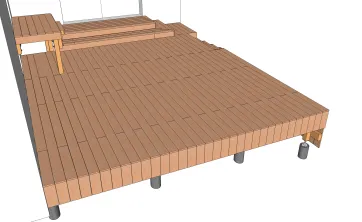

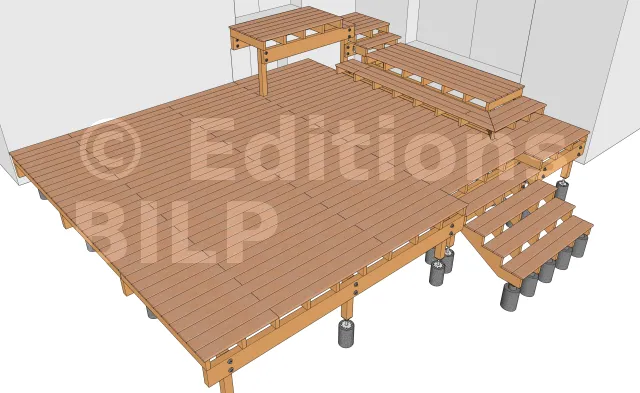

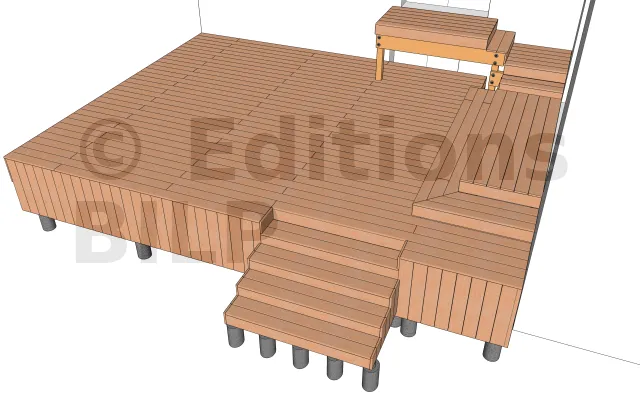

Vue en perspective 2

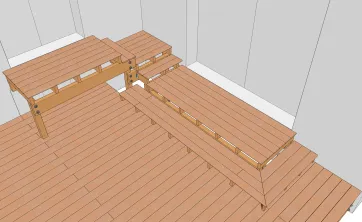

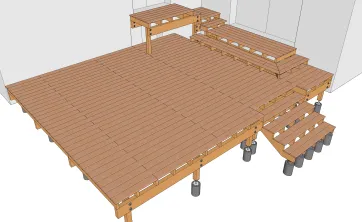

Vue en perspective 3

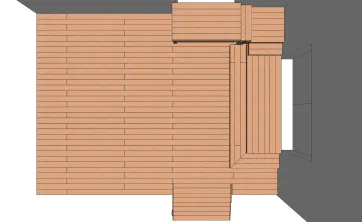

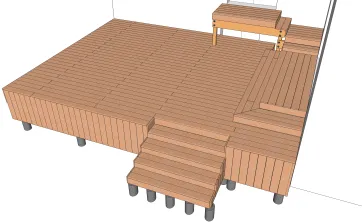

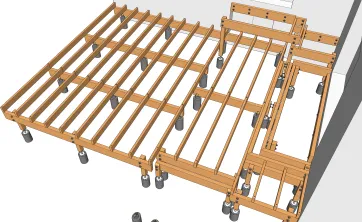

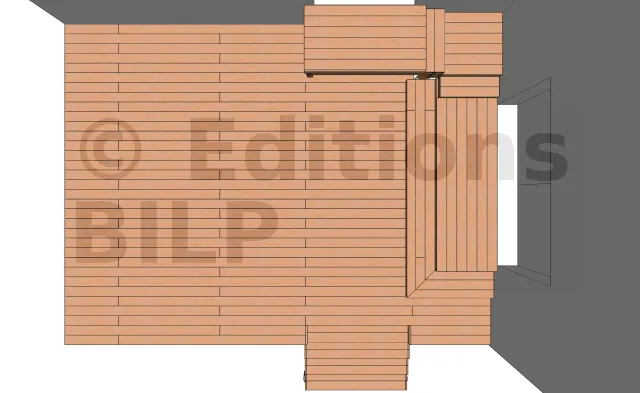

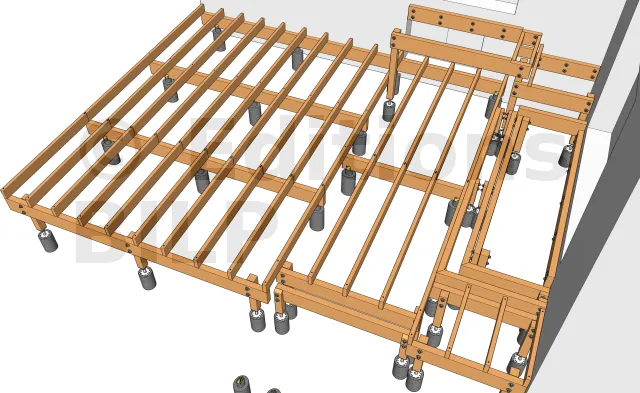

Vue de haut

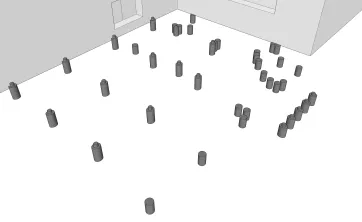

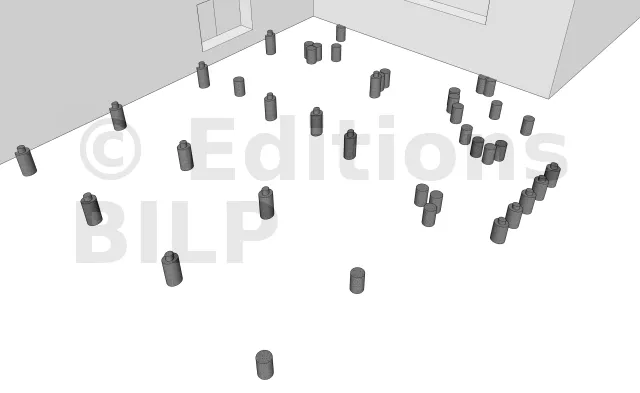

Répartition des plots en béton
La mise en œuvre commence par la réalisation des plots en béton. La détermination de l’emplacement des plots en béton se fait en calculant tout d’abord les divers éléments de la structure de la terrasse tels que l’entraxe maximum entre les supports, la section et la portée des solives, des poutres porteuses et des poteaux.

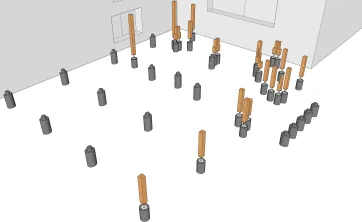

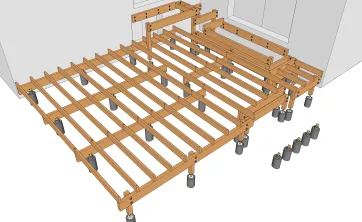

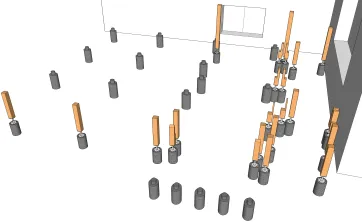

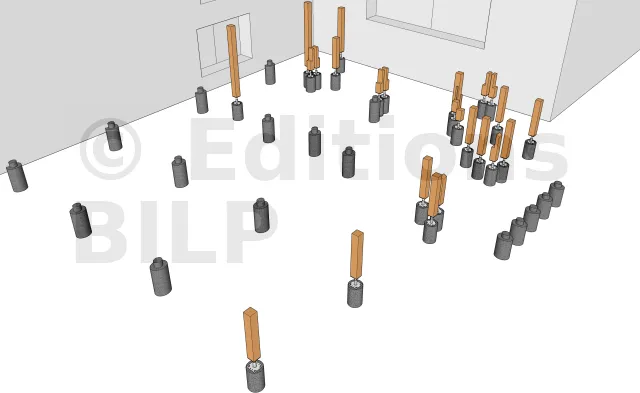

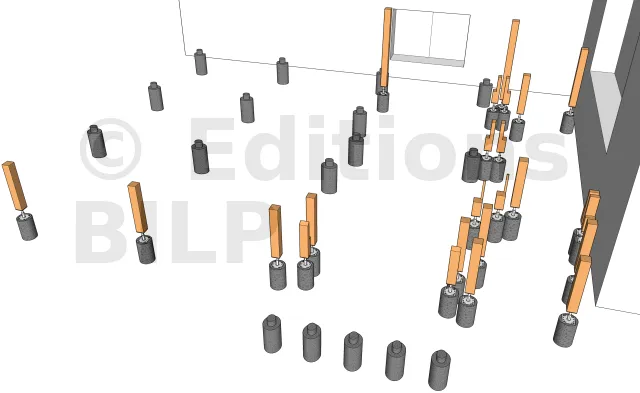

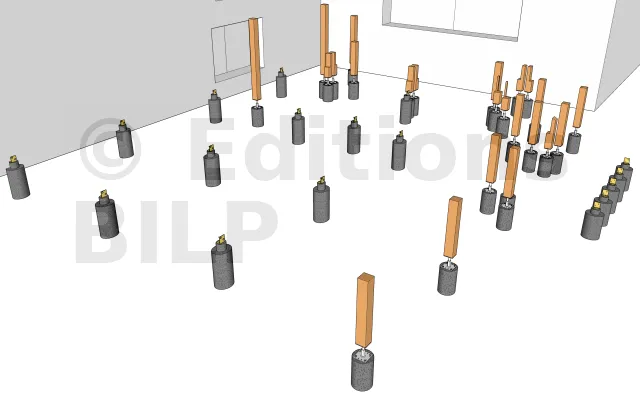

Fixation des poteaux 1
Pour la mise en place des poteaux, il faut toujours commencer par la fixation des poteaux périphériques dans la mesure où ce sont ces derniers qui serviront d’appuis aux extrémités et d’aboutages pour les poutres porteuses.

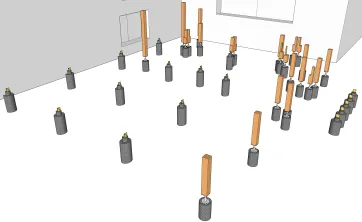

Fixation des poteaux 2

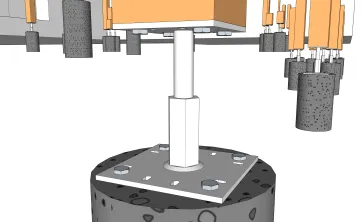

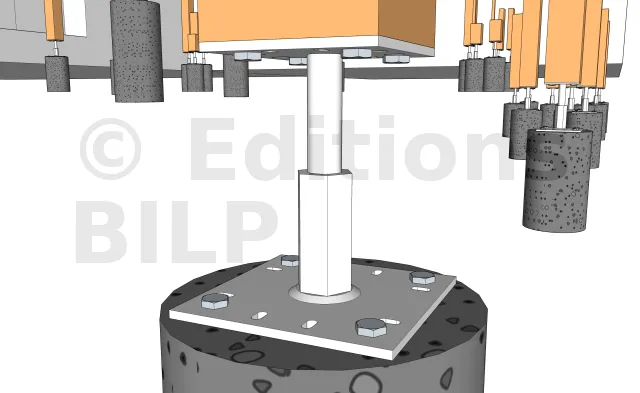

Détails des fixations des poteaux sur les plots en béton
Les poteaux sont fixés sur les plots par des pieds de poteau. Pour ce projet, nous avons utilisé des pieds de poteau réglables pour nous faciliter la tache lors de la mise en oeuvre. Ils sont fixés au poteau avec des tirefonds et aux semelles en béton soit par des goujons d’ancrages, soit par scellement chimique des tiges filetées qui seront par la suite serrées avec des écrous et des rondelles.
Fixation des équerres sur les plots en béton
La fixation des équerres renforcées aux plots en vue de la mise des poutres porteuses se fait avec des vis d’ancrage à tête hexagonale.

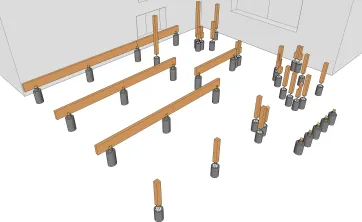

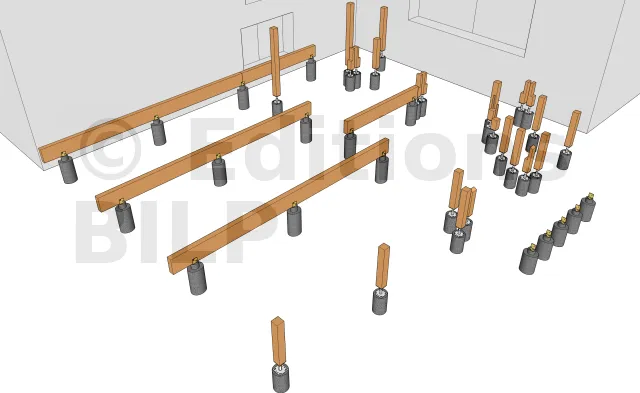

Fixation des poutres porteuses sur les plots
En fonction des paramètres du projet, il y a plusieurs méthodes possibles pour la fixation des poutres porteuses sur les plots. Vous pouvez notamment avoir recours à des pieds de poteaux réglables vario, des chevilles à frapper en disposant quelques cales PVC sous les poutres porteuses, des tiges filetées que l’on scelle dans le béton encore frais avec un écrou + rondelle, des connecteurs plats métalliques ou des vis MULTI-MONTI TimberConnect que l’on fixe par le dessus.

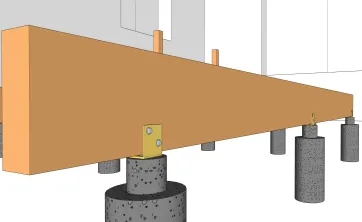

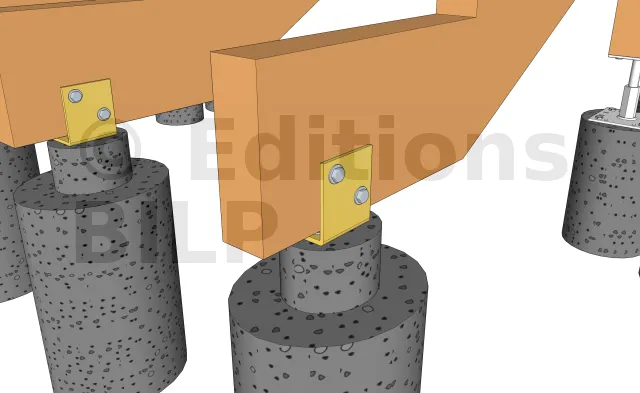

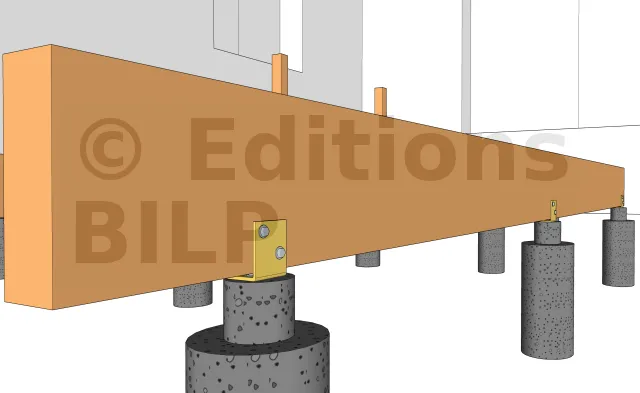

Détails des fixations des poutres porteuses sur les plots en béton
Pour ce projet, nous avons utilisé des équerres renforcées. Pour ce faire, l’équerre est fixée aux plots avec des vis d’ancrage à tête hexagonale et peuvent être fixée aux poutres porteuses avec des vis spéciales connecteurs ou un tirefond.

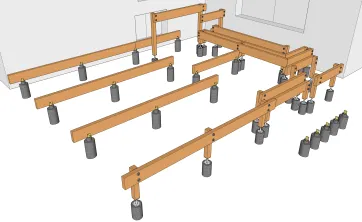

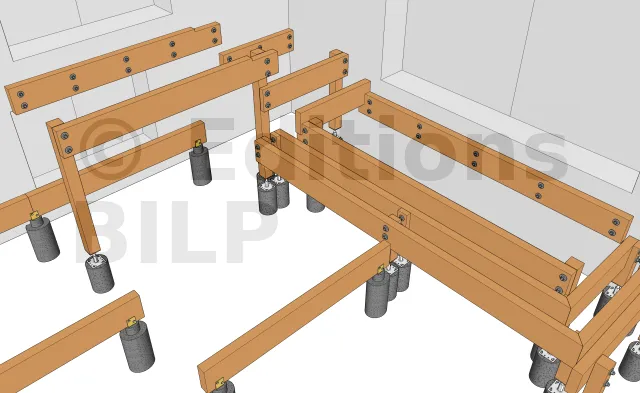

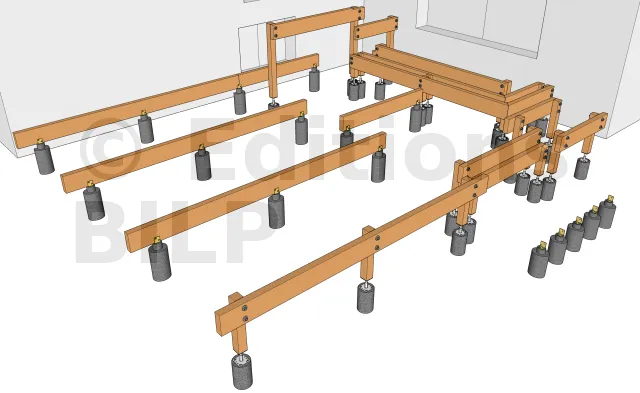

Fixation des poutres porteuses sur les poteaux

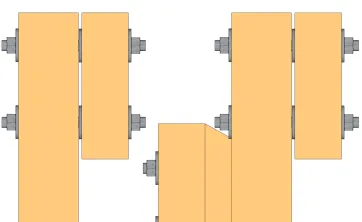

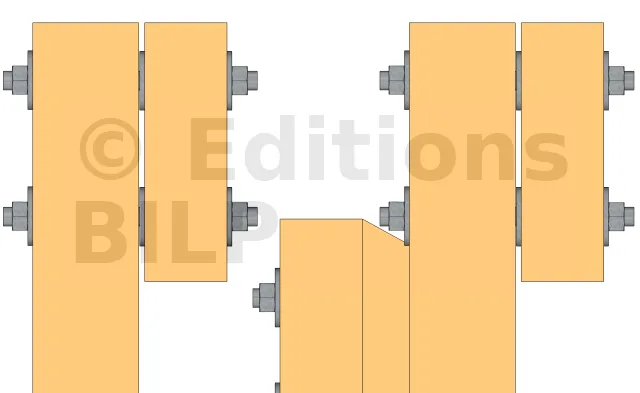

Détails des fixations des poutres porteuses sur les poteaux
Il est nécessaire de créer une ventilation et éviter la stagnation de l’eau entre la poutre porteuse et le poteau en bois afin de ne pas accélérer le pourrissement du bois. Pour ce faire, il faut y créer un petit espace de 5 à 10 mm par l’intermédiaire de cales larges à charge lourde, des rondelles ou des écrous.

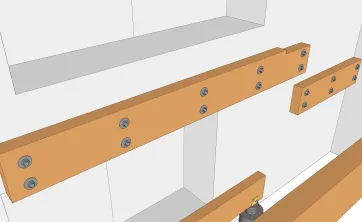

Pose des poutres muralières
La fixation des poutres muralières peut se faire soit par scellement chimique des tiges filetées, soit par des vis d’ancrage MULTI-MONTI TimberConnect.

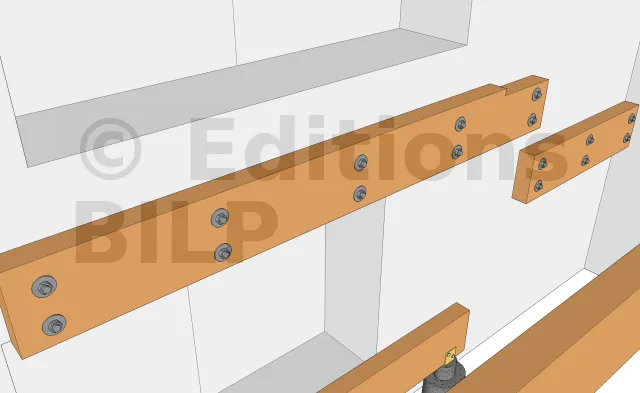

Détails des fixations des poutres muralières

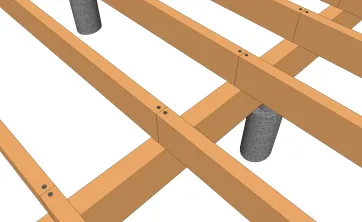

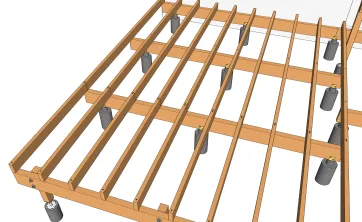

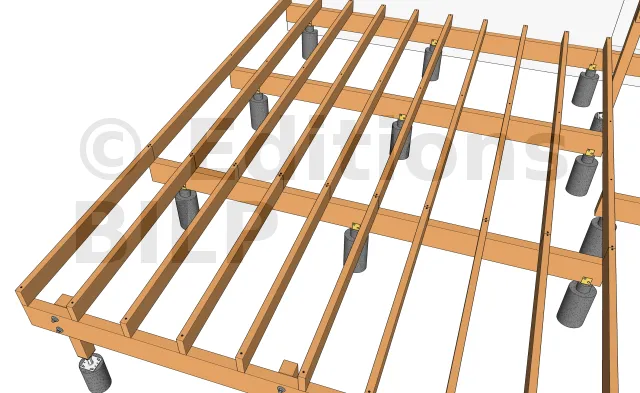

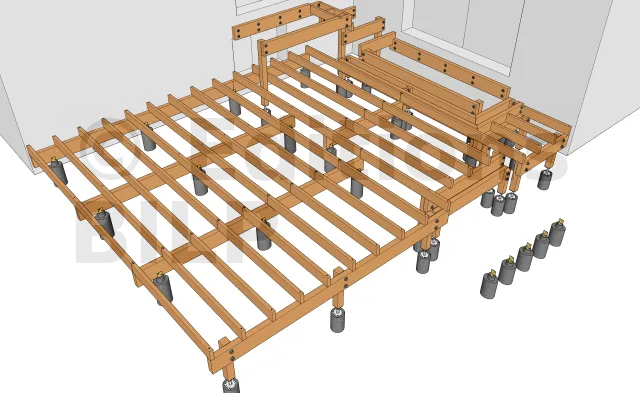

Pose des solives 1
Pour la fixation des solives sur les poutres porteuses, vous avez deux possibilités. La première est d’avoir recours à des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs. La deuxième est l’utilisation des vis CombiConnect où la fixation se fait par le dessus.
Pose des solives 2

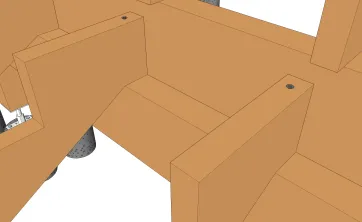

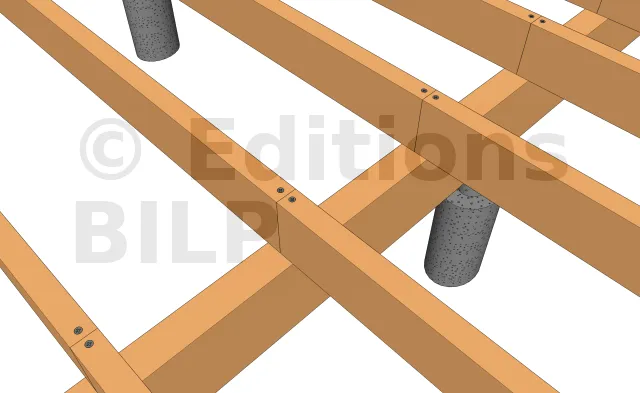

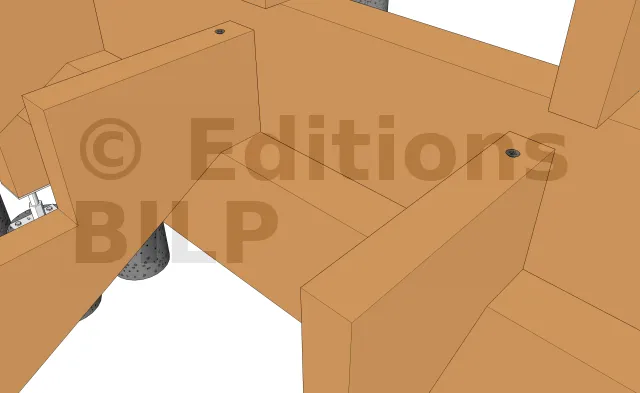

Détails des fixations des solives
Dans ce projet, nous les avons fixé par le dessus avec des vis CombiConnect.


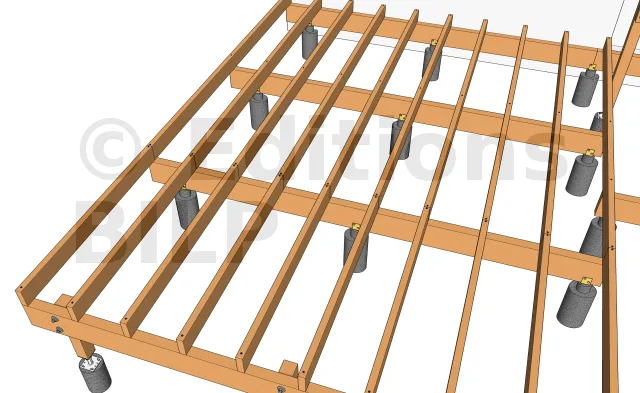

Création du porte-à-faux
La réalisation du porte à faux se fait en décalant vers l’intérieur d’une dizaine de centimètres les plots périphériques pour les dissimuler au maximum. Elle permet de donner un côté aérien à la terrasse.

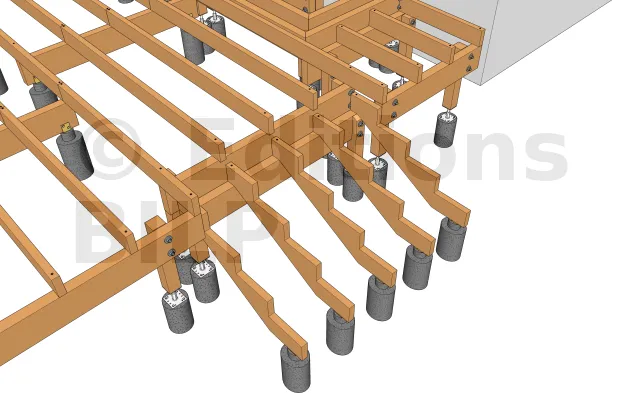

Fixation des crémaillères de l’escalier
Détails des fixations des crémaillères sur la fondation en béton
Les crémaillères de l’escalier sont fixées avec des équerres renforcées qui sont fixées aux plots avec des vis d’ancrage à tête hexagonale et à la crémaillère avec des vis spéciales connecteur ou un tirefond.


Détails des fixations des crémaillères sur la poutre porteuse
Les crémaillères de l’escalier sont fixées par le dessus avec des vis CombiConnect à la poutre porteuse.

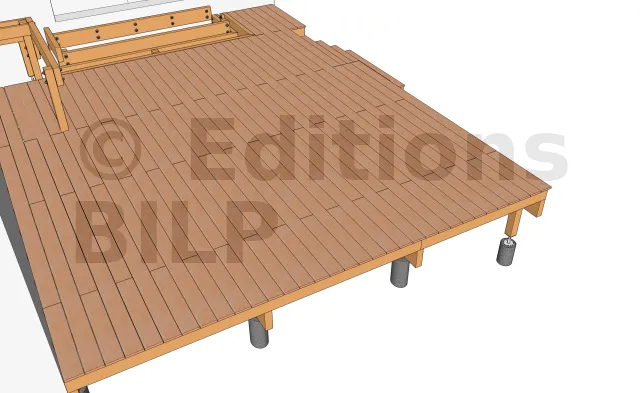

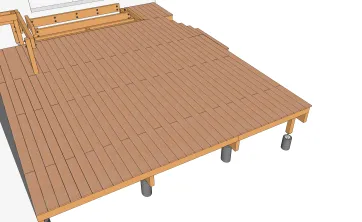

Mise en place des lames de platelage 1
Vous avez le choix pour les fixations pour la pose du platelage. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX de très grande qualité.
Mise en place des lames de platelage 2

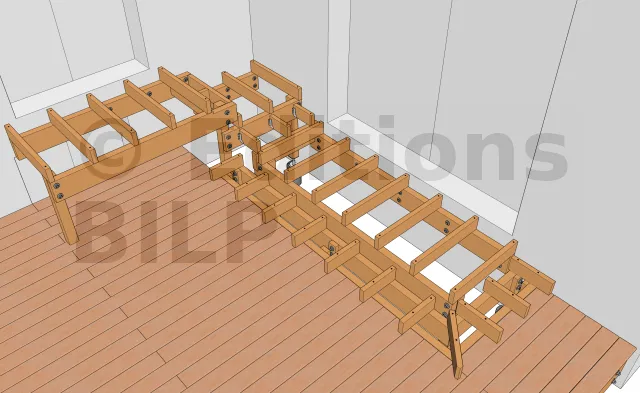

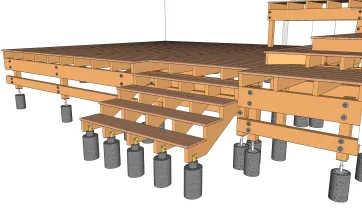

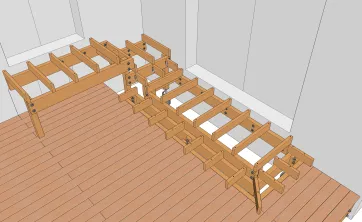

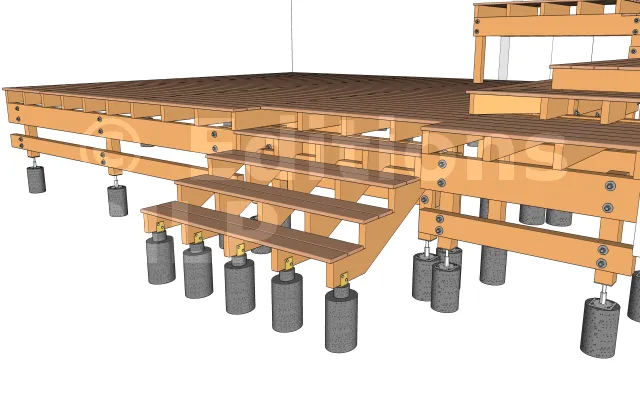

Fixation des solives pour la création des marches
Détails des fixations des solives pour la création des marches 1
Les solives pour la création des marches de l’escalier sont également fixés par le dessus avec des vis CombiConnect.

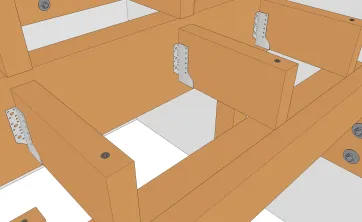

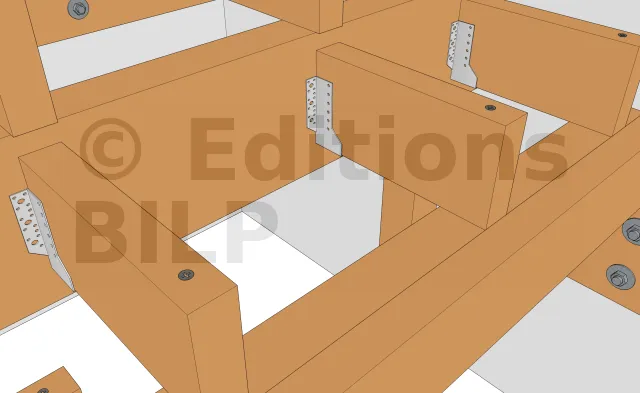

Détails des fixations des solives pour la création des marches 2
Pour la fixation de certaines solives sur la poutre porteuse, nous avons eu recours à des sabots à ailes extérieures qui peuvent être fixés avec des pointes annelées électrozinguées ou des vis pour connecteurs tête Torx.

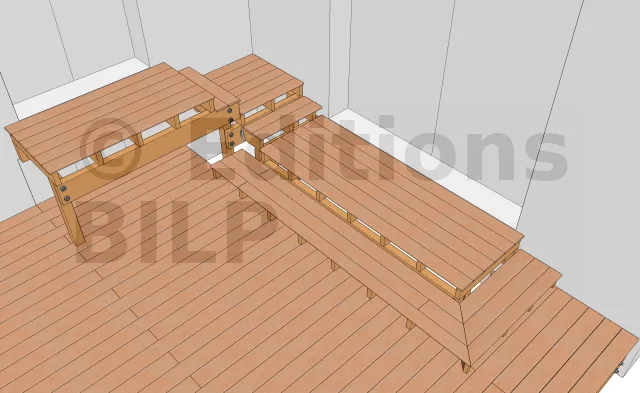

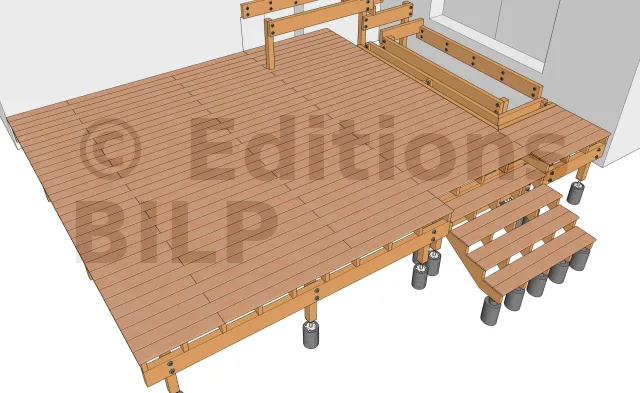

Mise en place des lames des marches 1
Pour ce projet, la pose des lames des marches a été faite avec des vis INOX de très grande qualité.
Mise en place des lames des marches 2

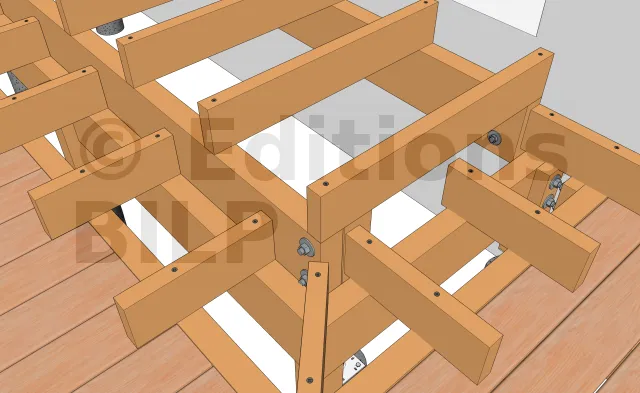

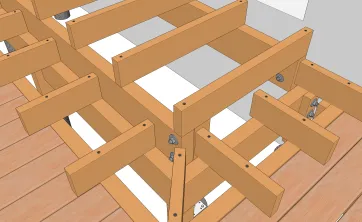

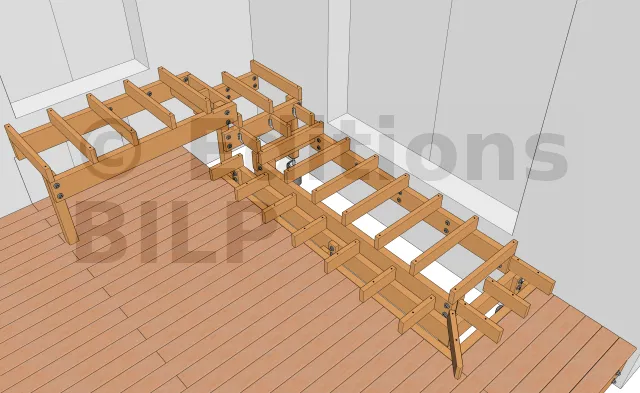

Fixations des solives pour la mise en place des bandeaux 1
Ces solives sont fixées aux poteaux avec des tiges filetées, des écrous et des rondelles tout en créant une ventilation pour éviter la stagnation de l’eau comme pour les poutres porteuses.


Fixations des solives pour la mise en place des bandeaux 2

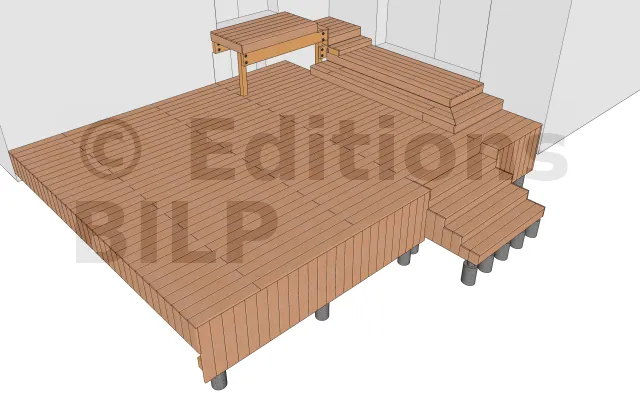

Vue des bandeaux de finition 1
Comme pour les lames de platelage, les bandeaux de finition sont fixés avec des vis INOX de très grande qualité.
Vue des bandeaux de finition 2
