Calcul de la portée d’une poutre porteuse en appui

Calculette utilisable pour structure :

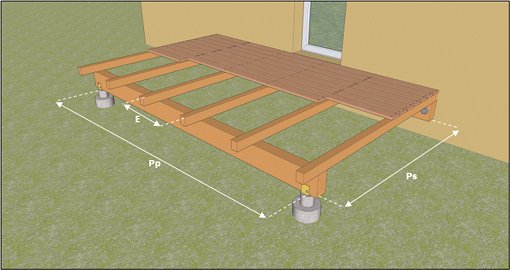

Avec cet outil, vous voulez déterminer la portée Pp d’une poutre-porteuse en imposant une section de poutre et une charge Cp répartie sur la poutre porteuse qui est transmise par le solivage.

Attention, cette calculette n’est valable que pour une poutre porteuse en appui sur deux points.

Pour déterminer la portée Ps des solives, cliquez ici

Pour déterminer la section de la poutre, cliquez ici

Produits et services complémentaires réservés aux membres (achat guide) :

En devenant Membre, vous accéderez à toutes les calculatrices pour dimensionner correctement la structure de votre terrasse en bois

Devenir Membre

Vos commentaires

Charge répartie
Carla Lebena 3 mars 2022 21:25
Bonjour, sur le guide la charge répartie Cr est de 250 kg/m² mais sur la calculette de la portée d’une poutre porteuse en appui Cp est "la surface suportée x 350kg/m²"

Alors 250 kg/m² ou 350 kg/m²
- Charge répartie Yvan 4 mars 2022 09:23

  Bonjour,

  Il faut ajouter les surcharges climatiques à la charge répartie Cr. C’est la raison pour laquelle, pour avoir Cp, il faut multiplier la surface supportée par 350 Kg/m².

  Bien cordialement
UN PARTUCULIER
BOIVIN SEBASTIEN 11 décembre 2021 00:49

PONTON SUR ETANG
Steeve Larivière
Larivière Steeve 22 juillet 2021 00:39

Je suis un bricoleur
tige fileté vs découpe
charles-charlery Cédric 1er juin 2021 20:34

Voici ce que j’ai trouvé ca me parait beaucoup plus sûre, mais le contacte bois bois et les problème qui y sont lié dans le temps a certainement poussé la DTU vers un assemblage avec des tirfond ? Sur de grande portée reposer uniquement sur des tirs fond cela me semble juste. Bonne continuation. Merci encore pour votre site et votre ouvrage
Calculs étranges poutres vs solives !?
Thiriez Grégoire 5 mai 2021 13:20
Bonjour,

Je m’interroge sur les résultats des calculs de portée.

Les pages https://www.terrasse-bois.info/outi... et https://www.terrasse-bois.info/outi... donnent des résultats contradictoires et inversés.
Ici (https://www.terrasse-bois.info/outi...), je calcule la portée pour des "poutres" de b = 60 ; h = 70 ; Cp = 233 ; bois : souple. Le résultat est : Pp = 124 cm (max).

Ensuite, ici (https://www.terrasse-bois.info/outi...), je calcule la portée des "solives" aux mêmes dimensions : b = 60 ; h = 70 ; E = 45 ; bois : souple. Le résultat est : Pp = 75 cm (max).

Donc le même bois, utilisé en poutre porteuse (plus de poids : solives + lames) aurait une portée de 124 cm. Et utilisé en solive, il n’aurait une portée que de 75 cm.
Etrange !

Pouvez-vous m’éclairer ?

Compléments :
Ma terrasse fera 5 m x 3,65 m. Je veux atteindre une hauteur de 44 cm.
Je la pose sur petites dalles béton stabilisatrices + plots plastiques réglables + une double structure bois, comme vous l’aurez compris.
Mes lames font 2,5 m x 13 cm, pour 2 cm d’épaisseur.
J’ai un mal fou à trouver du bois, un des seuls que je trouve est du 60 x 40 (sapin/épicéa), traité classe 3. Je fais donc mes calculs pour ce bois-là, en poutres porteuses et en solives. Mais ce bois est trop cher. Je cherche donc à optimiser la quantité de bois.
Mon idée de départ était de mettre 6 x 6 plots (= configuration 6) :

dans la longueur (5 m) : 1 plot tous les 95 cm environ
dans la largeur (3,65 m) : 1 plot tous les 70 cm environ
Donc pour les poutres : portée de 95 cm et entraxe de 70 cm
Puis les solives : portée de 70 cm (= entraxe des poutres) et entraxe de 45 cm (pour les lames).

Je voudrais valider tout cela en optimisant bois et plots.

Merci de votre aide.
- Calculs étranges poutres vs solives !? Yvan 10 mai 2021 14:44

  Bonjour Grégoire,

  Vous vous êtes trompés sur la charge sur la poutre porteuse Cp je pense. Il faut considérer toute la surface supportée par la poutre et après le multiplier par 350 kg/m². Dans votre raisonnement, vous avez pris directement 0,95 m x 0,70 m x 350 kg/m² alors que c’est la portée qu’il faut calculer. C’est le 0,95 m qu’il faut corriger.

  Espérant vous avoir aidé.

  Cordialement
Assemblage poutres porteuses sur poteaux
THIEFFRY Laurent 26 juin 2020 15:23
Bonjour Bruno, Afin de finaliser mon projet concernant une terrasse bois sur pilotis, comment assembler deux poutres porteuses de 130 X 260 perpendiculaires sur un poteau de 200 X 200 sachant que des solives de 163 x 175 sont posées sur les dites poutres. En effet, la découpe du poteau sur deux faces de 70 sur 260 , puis percé de 2 fois 2 tiges filetées (M 20 ou M24, merci de me le préciser) est-elle adaptée ? Avec mes remerciements Laurent PS : Je vous transmets les éléments dès que possible pour la prestation des formalités administratives
- Assemblage poutres porteuses sur poteaux Yvan 26 juin 2020 18:41

  Bonjour Mr Laurent,

  Pour le montage, vous pouvez vous référer à cet article très complet sur le montage des poutres porteuses

  Surtout, il ne faut pas oublier de créer un petit espace de 5 à 10 mm entre la poutre et le poteau par l’intermédiaire de cales larges à charge lourde, des rondelles ou des écrous pour y créer une ventilation et éviter la stagnation de l’eau afin de ne pas accélérer le pourrissement du bois.

  Le choix du diamètre du tige filetée dépend au fait de la charge que devra supporter la poutre et les tiges. Plus le diamètre sera grand plus elle sera résistante. A choisir entre une tige filetée M20 ou M24, il est plus judicieux de prendre du M24 donc.

  Cordialement

  Assemblage poutres porteuses sur poteaux charles-charlery Cédric 1er juin 2021 19:24

  Attention se montage est fortement déconseillé c’est d’ailleurs la seul gros erreur de votre ouvrage, dans un montage comme vous l’indiqué tte la charge est supporté par les deux tiges filetés, ce type de montage est interdit au canada par exemple... il est préférable de faire des entailles dans le poteau et faire reposer la poutre évidement il faut bien traité le contacte bois bois et être au plus juste dans la création de l’entaille.

  Assemblage poutres porteuses sur poteaux Bruno 1er juin 2021 20:16

  Bonjour Cédric

  Et pourtant, ce montage est bien autorisé par le DTU et c’est l’assemblage par encoche qui est interdit.
Comment calculer le nombre de plot béton à couler ?
biehler didier 2 juin 2019 18:46
Bonjour à tous
Quelques mois que je me renseigne sur la construction de ma terrasse, j’ai emmagasiné pas mal d’infos et me suis enfin décidé à m’abonne afin de glaner tout ce qui peut m’aider dans mon projet.

La terrasse que j’envisage de réaliser fera 9,30mX4mX1,20H donc sur pilotis d’un coté et muralière de l’autre soit une surface de 37m2.

Comment calculer le nombre de plot béton à couler ?
Quel devra être la section de la muralière ?

Vos connaissances me seront bien utiles pour commencer mon schéma.
- Comment calculer le nombre de plot béton à couler ? Bruno 2 juin 2019 19:45

  Bonjour Didier

  Vous venez tout juste d’acheter le guide. Prenez le temps de le lire
débord de la poutre par rapport au plot
bouissou anthony 6 mars 2019 22:12
Bonjour, Quel est le débord acceptable d’une poutre porteuse par rapport au plot ? Pour les solives, le débord maximum est de 15% de la portée de la solive, qu’en est-il pour la poutre ? Cordialement
- débord de la poutre par rapport au plot Bruno 7 mars 2019 09:03

  Bonjour Anthony. Idem 15%

  débord de la poutre par rapport au plot bouissou anthony 7 mars 2019 15:01

  15 % de la portée maximale (comme calculée avec vos outils), ou 15% de la portée réalisée sur le terrain ? Je m’explique, la portée max de mes solives est de 283 cm, or elle ne sera dans mon projet que de 202 cm. Pour le porte-à-faux, je calcule 15% de 283 (42 cm) ou de 202 (30cm) ? Désolé pour toutes ces questions, je veux être sûr de mon projet avant de me lancer !

  débord de la poutre par rapport au plot Bruno 7 mars 2019 15:07

  15% de la portée MAX
Différence entre portée calculé pour une poutre porteuse et pour des solives
Loic 11 mai 2017 19:44
Bonjour,

Je suis étonné des résultats obtenus de calculs de portée pour :

Des poutres porteuses de 45x95 (avec cette calculette) : 134 cm (charge de 375kg)
Des solives de 45x95 (avec la calculette "Calcul de la portée P des solives") : 102 cm

Pourquoi la portée dans la configuration solive est elle inférieur ?

Cela voudrait dire que pour faire une double structure avec des portées similaires entre solives et poutres, il me faudrait prévoir des solives de sections supérieures aux poutres ?

Ai je manqué quelque chose ? Mal utilisé la calculette ?

Merci d’avance pour les explication.
- Différence entre portée calculé pour une poutre porteuse et pour des solives Emilio 15 mai 2017 22:51

  Bonjour Loic, Les résultats que vous avez obtenues est tout à fait normal, vous avez bien manipulé les calculettes. Mais sache que la poutre ainsi que la solive joue des rôles bien distincts dans une structure (Poutre ? Solive), donc normalement la charge des solives doit être déjà inclus dans la valeur de « 375 kg ». Pour répondre à votre première question, vue la section de votre solive (45x95) c’est logique d’avoir cette résultat de portée. Oui il faut prévoir une section supérieur pour pouvoir faire une double structure avec, mais sans oublier d’optimiser la section de la pour, comme je disais avant c’est la poutre qui supporte l’ensemble platelage et solive, donc la section des poutres changes aussi. Merci à vous.
Quelle portée avec du lamellé-collé abouté ?
Franck 3 août 2016 18:30
Bonjour,

La calculatrice me donne une portée de 164cm pour du bois "très rigide" en 45x70 et une charge de 250kg (150cm portée * 70cm entraxe). Est-ce que cela vous paraît raisonnable pour des poutres en merbau lamellé/abouté ?
L’alternative c’est une rangée complète de vis de fondations en plus, pas donné...

Merci !
- Quelle portée avec du lamellé-collé abouté ? Bruno 3 août 2016 22:21

  Bonjour Franck

  Je suis toujours réticent pour mettre des bois reconstitués, avec colle, en extérieur, surtout de l’abouté.
  Pour les calculs, je le considérerai plutôt en semi-rigide.

  Et oui, les vis de fondations sont séduisantes aux premiers abords mais coûtent très cher. Pour moi, ces produits sont intéressants pour des professionnels équipés qui veulent gagner du temps. Mais pour un particulier, la rentabilité est loin d’être démontrée.
